Revisar envio do teste: ATIVIDADE 2 (A2)
Usuário VALDEMIR GALLI
Curso GRA0605 CIRCUITOS ELÉTRICOS I GR0325202 - 202020.ead-11344.01
Teste ATIVIDADE 2 (A2)
Iniciado 23/09/20 12:03
Enviado 26/09/20 17:29
Status Completada
Resultado da tentativa 9 em 10 pontos
Tempo decorrido 77 horas, 25 minutos
Resultados exibidos Respostas enviadas, Respostas corretas, Comentários
Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“Capacitores em paralelo se associam da mesma forma que os resistores em série. A capacitância equivalente
de N capacitores ligados em paralelo é a soma de suas capacitâncias individuais. A capacitância equivalente
dos capacitores associados em série é o inverso da soma dos inversos das capacitâncias individuais”
(ALEXANDER; SADIKU, 2013, p. 197).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

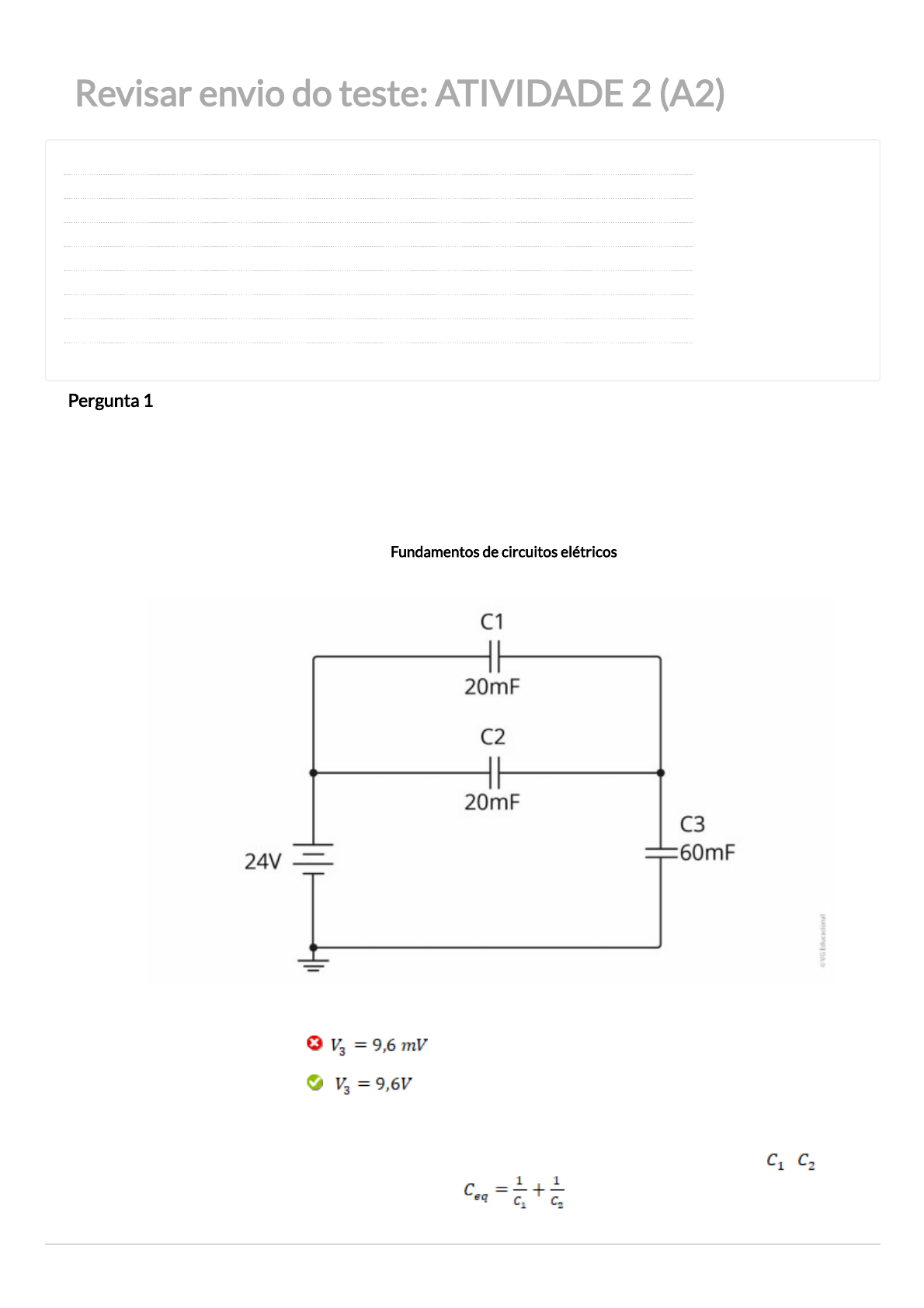

Diante do exposto, qual é a tensão sobre o capacitor C3 no circuito abaixo? Assinale a alternativa correta:

Figura - Circuito com fonte de tensão e capacitores
Fonte: Elaborada pelo autor.
Sua resposta está incorreta. A alternativa está incorreta, pois, para calcular a capacitância
equivalente de dois capacitores em paralelo, somamos as capacitâncias. Ao contrário da
combinação de resistência em série, para calcular a capacitância de dois capacitores  e em
série, utilizamos a seguinte equação: .
0 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 2/10
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O teorema de Thévenin a�rma que um circuito linear de dois terminais pode ser substituído por um circuito
equivalente formado por uma fonte de tensão V em série com um resistor R , onde V é a tensão de circuito
aberto nos terminais e R , a resistência de entrada ou equivalente nos terminais quando as fontes
independentes forem desativadas” (ALEXANDER; SADIKU, 2013, p. 123).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir dessa informação e do conteúdo estudado a respeito do Teorema de Thévenin, questiona-se: qual é a
tensão de Thévenin, vista pela terminal ab no circuito abaixo? Assinale a alternativa correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois o nó que conecta a fonte de corrente, o resistor
de 2 ohms e a fonte de tensão tem tensão de , e o nó que conecta os resistores de 6 ohms e 4
ohms e a fonte de tensão tem tensão de Thévenin . Aplicamos as leis de Kirchhoff para
determinar a tensão de Thévenin e o valor de :



Também temos:

Pergunta 3
Sabe-se que a “potência máxima é transferida a uma carga quando a resistência de carga for igual à resistência
de Thévenin quando vista da carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.
1 em 1 pontos
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 3/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Diante dessa informação, analise o circuito abaixo:
Figura - Circuito com fontes de tensão e resistores
Fonte: Elaborada pelo autor.

A partir do exposto, responda: qual é a máxima transferência de potência para a carga  no circuito? Analise
as a�rmativas a seguir e julgue a alternativa correta:
5,12 W.
5,12 W.
Resposta correta. A alternativa está correta, pois, primeiramente, temos que obter o circuito
equivalente de Thévenin visto pelo terminal ab. Consideramos a resistência do  como in�nita
e colocamos uma fonte de corrente com a corrente  entre a e b e calculamos a tensão da fonte
de corrente. Aplicando as leis de Kirchhoff, teremos:

Também:


Então:

Pergunta 4
Leia o trecho a seguir:
“Muitas vezes pode acontecer de um determinado elemento em um circuito ser variável, enquanto outros
elementos são �xos. Como exemplo característico, temos uma tomada de uma residência onde se pode
conectar diferentes aparelhos, constituindo em uma carga variável. Cada vez que o elemento variável for
alterado, todo o circuito tem de ser analisado por completo novamente. Para evitar esse problema, o teorema
de Thévenin fornece uma técnica pela qual a parte �xa do circuito é substituída por um circuito equivalente”
(ALEXANDER; SADIKU, 2013, p. 122).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Considerando as informações apresentadas e os conteúdos estudados, observe o circuito equivalente de
Thévenin visto pela terminal ab no circuito abaixo e responda: qual é a tensão de Thévenin? Assinale a
alternativa correta:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 4/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão e fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois, para calcular a tensão de Thévenin vista pelo
terminal ab, consideramos o terminal ab como um circuito aberto. Aplicando a lei de Kirchhoff
para o circuito, teremos a equação abaixo, em que a tensão de Thévenin é representada com
 e é calculada igual a 21 volts . .
Pergunta 5
Pode-se dizer que um circuito linear é constituído apenas por elementos e fontes lineares, isto é, resistores,
capacitores e indutores. Sabe-se que a linearidade é de�nida como uma relação constante de causa e efeito.

SADIKU, M. N. O.; MUSA S. M.; ALEXANDER C. K. Análise de circuitos elétricos com aplicações . 5. ed. São
Paulo: AMGH, 2014.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 5/10
Resposta Selecionada:
Resposta Correta:

Figura - Circuito com resistores
Fonte: Elaborada pelo autor.

Sabe-se que, para uma corrente na entrada , a corrente da saída  será de . A partir dessas
informações e do conteúdo estudado a respeito de linearidade e superposição, responda: Qual é a corrente de
saída para a uma corrente da entrada de ? Assinale a alternativa correta:

~Resposta correta. A alternativa está correta porque



O circuito é linear. Se aumentar o   2 vezes para que seja igual a 12 , a corrente da saída (  também vai
aumentar 2 vezes. Então, temos: .
Pergunta 6
Leia o trecho a seguir:
Em análise de circuitos, é possível substituir uma fonte de tensão em série com um resistor por uma fonte de
corrente em paralelo com um resistor. De acordo com Alexander e Sadiku (2013, p. 120), qualquer uma dessas
substituições é conhecida como transformação de fontes.

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Utilizando transformação de fonte de tensão no circuito abaixo, calcule a tensão da saída e assinale a
alternativa que apresenta a resposta correta:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 6/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão, fontede corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois podemos substituir as fontes de corrente com
o resistor em paralelo por uma fonte de tensão com um resistor em série e vice-versa. A fonte de
6 A e o resistor de 4 ohms em paralelo podem ser substituídos por uma fonte de tensão de 24
volts e um resistor de 4 ohms em série. Após a conversão, os resistores de 3 e 4 ohms estarão em
série e podem ser somados.  Ao converter as fontes de tensão para as fontes de corrente,
teremos  3 resistores de 7 Ω, 8 Ω e 6 Ω em paralelo e duas fontes de corrente de 2,42 A e 1,5 A.
Então:

A corrente que passa pelo resistor equivalente é de ( .
Pergunta 7
Leia o trecho a seguir:
“Linearidade é a propriedade de um elemento descrever uma relação linear entre causa e efeito. Embora a
propriedade se aplique a vários elementos de circuitos, limitaremos sua aplicabilidade aos resistores. Essa
propriedade é uma combinação da propriedade de homogeneidade (aplicação de um fator de escala) e da
propriedade da atividade” (ALEXANDER; SADIKU, 2013, p. 113).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Com base nessas informações, considere o circuito linear abaixo:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 7/10
Resposta Selecionada:
Resposta Correta:
Feedback da resposta:

Figura - Circuito com duas fontes de tensão
Fonte: Elaborada pelo autor.

Observe que o circuito apresentado na �gura não possui informações sobre (caixa preta). Sabe-se apenas que:
as entradas do circuito são  e  e que a saída é . Além disso, foram realizados dois experimentos. No
primeiro experimento, tem-se:  e , no qual,  foi medida . No segundo
experimento,  e  e o valor medido para  foi .

A partir dessas informações e do conteúdo estudado a respeito de linearidade e superposição, responda: Se
em um terceiro experimento,  e   forem iguais a , qual será o valor de ? Assinale a alternativa
correta:
15
15
Resposta correta. A alternativa está correta, porque



Pergunta 8
Leia o trecho a seguir:
É possível “liberar a potência máxima a uma carga quando um sistema com perdas internas conhecidas for
dado. Deve ser notado que isso resultará em perdas internas signi�cativas maiores ou iguais à potência
liberada à carga. O circuito equivalente de Thévenin é útil para descobrir a potência máxima que um circuito
linear pode liberar a uma carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a máxima transferência
de potência para a carga  no circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 8/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
16,2 W.
16,2 W.
Resposta correta. A alternativa está correta, pois, primeiramente, a tensão de Thévenin e a
resistência de Thévenin devem ser calculadas. Podemos substituir a fonte de tensão de 9 V e a
resistência de 3 ohms em série por uma fonte de corrente de 3 A e a resistência de 3 ohm em
paralelo. Teremos duas fontes de corrente com o mesmo sentido de corrente e, então, podemos
substituir essas duas fontes por uma fonte de 6 A. Essa fonte pode ser substituída por uma fonte
de tensão de 18 volts com uma resistência de 3 ohms em série. Os resistores de 3 ohms e 2 ohms
estarão em série e a resistência equivalente será igual a 5 ohms. Portanto:

Pergunta 9
Leia o trecho a seguir:
“O princípio da superposição a�rma que a tensão (ou a corrente) em um elemento em um circuito linear é a
soma algébrica da soma das tensões (ou das correntes) naquele elemento em virtude da atuação isolada de
cada uma das fontes independentes” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir da leitura do fragmento acima, calcule a corrente  no circuito abaixo, utilizando propriedade de
superposição e assinale a alternativa correta:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 9/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fontes de tensão e fonte de corrente
Fonte: Elaborada pelo autor.
1,5
1,5
Resposta correta. O efeito de cada fonte tem que ser estudado separadamente. Ao aplicar a
fonte de 20 , o resistor de 6 Ω está em paralelo com o outro resistor de 6 Ω. Assim, teremos um
resistor equivalente de 3 Ω que está em série com o resistor de 7 Ω, no qual está passando a
corrente .


Aplicando a fonte de 10 , para corrente total ( ), temos:


Desse modo, a corrente que passa pelo resistor de 7 ohms será:
Aplicando a fonte de 4 , teremos curto-circuito e, então, a corrente não passará pelo resistor de
7 ohms.
Pergunta 10
Leia o trecho a seguir:
“Se um circuito tiver duas ou mais fontes independentes, uma maneira de determinar o valor de uma variável
especí�ca (tensão ou corrente) é usar a análise nodal ou a de malhas. Outra forma seria determinar a
contribuição de cada fonte independente à variável e então somá-las. Essa última forma é conhecida como
superposição” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. F undamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
26/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://anhembi.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller# 10/10
Sábado, 26 de Setembro de 2020 17h29min17s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistor
Fonte: Elaborada pelo autor.

A partir da �gura acima e do fragmento citado, calcule a tensão , utilizando propriedade de superposição e,
em seguida, julgue qual das alternativas é a correta:
12
12
Resposta correta. A alternativa está correta porque analisamos a contribuição de cada fonte de
forma independente, aplicando a fonte de 12  e considerando a fonte de 3 A como contato
aberto, calculamos a tensão sobre o resistor e, desse modo, temos: . Aplicando a
fonte de 3 A, a corrente sobre o resistor será  igual a 0 A ; sendo assim,  a tensão sobre o resistor
será igual a zero.
← OK
javascript:launch('/webapps/blackboard/content/listContent.jsp?content_id=_14249498_1&course_id=_612362_1&nolaunch_after_review=true');
