Tomografia Computadorizada

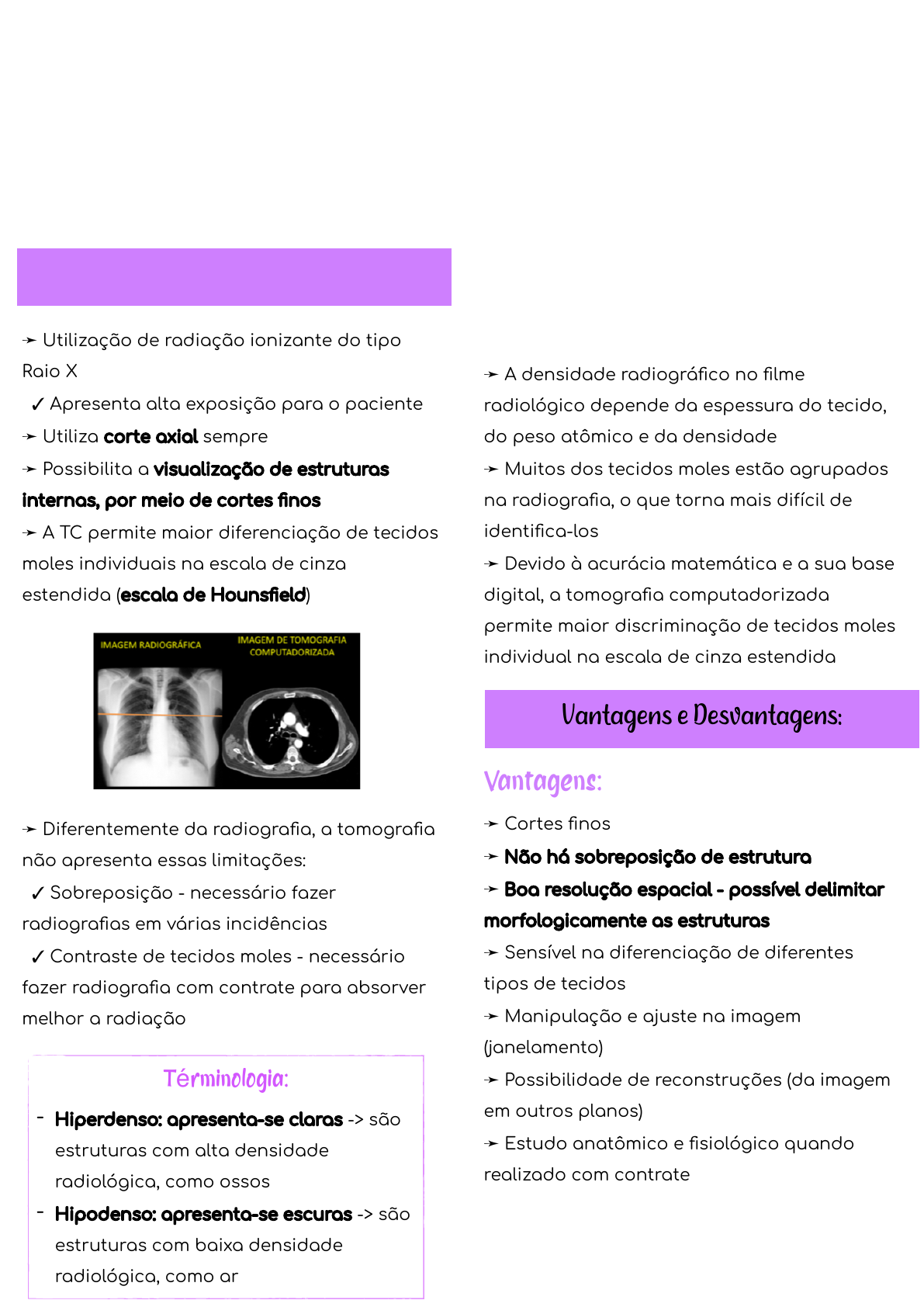

➛ Utilização de radiação ionizante do tipo
Raio X
 ✓ Apresenta alta exposição para o paciente
➛ Utiliza corte axial sempre
➛ Possibilita a visualização de estruturas
internas, por meio de cortes finos
➛ A TC permite maior diferenciação de tecidos
moles individuais na escala de cinza
estendida (escala de Hounsfield)
➛ Diferentemente da radiografia, a tomografia
não apresenta essas limitações:
 ✓ Sobreposição - necessário fazer
radiografias em várias incidências
 ✓ Contraste de tecidos moles - necessário
fazer radiografia com contrate para absorver
melhor a radiação
Princípios Físicos:
➛ A densidade radiográfico no filme
radiológico depende da espessura do tecido,
do peso atômico e da densidade
➛ Muitos dos tecidos moles estão agrupados
na radiografia, o que torna mais difícil de
identifica-los
➛ Devido à acurácia matemática e a sua base
digital, a tomografia computadorizada
permite maior discriminação de tecidos moles
individual na escala de cinza estendida
Vantagens:
➛ Cortes finos
➛ Não há sobreposição de estrutura
➛ Boa resolução espacial - possível delimitar
morfologicamente as estruturas
➛ Sensível na diferenciação de diferentes
tipos de tecidos
➛ Manipulação e ajuste na imagem
(janelamento)
➛ Possibilidade de reconstruções (da imagem
em outros planos)
➛ Estudo anatômico e fisiológico quando
realizado com contrate
Introdução:
Vantagens e Desvantagens:
Términologia:
- Hiperdenso: apresenta-se claras -> são
estruturas com alta densidade
radiológica, como ossos
- Hipodenso: apresenta-se escuras -> são
estruturas com baixa densidade
radiológica, como ar
Camila Mariana Castro de Oliveira
Medicina Nove de Julho
Desvantagens:
➛ Uso de radiação ionizante
➛ Alta exposição para o paciente
➛ Alto custo
➛ Imagens adquiridas somente no plano axial
(pode haver reconstrução em outros planos)
➛ Próteses metálicas podem deformar a
imagem, mas não impedem a realização do
exame
➛ É um tubo de Raio X que gira em torno do
paciente, enquanto a maca entra e sai
 ✓ Centenas de incidências ao mesmo tempo
➛ Uso de feixes estreitos de raios X, o que
provoca um espalhamento menor de radiação
➛ As três principais etapas na produção de
uma imagem de TC são aquisição de dados,
reconstrução de imagem e exibição, gravação,
armazenamento e comunicação de imagens
1) O feixe estreito de raio X passa pelo ROI e
pelo paciente
2) Uma parte da radiação vai ser atenuada e
outra não
3) A radiação chega até os detectores de
referência
Métodos de Reconstrução de Imagens:
➛ A projeção das sombras geradas pelo
objeto nas incidências gera a imagem de
corte axial
➛ A qualidade da imagem varia de acordo
com o número de incidências - quanto mais
incidência, melhor a qualidade
➛ O tubo gira em torno do paciente e, cada
vez que ele gira em torno do pacientes, o
equipamento transforma essa informação em
um tom de cinza (determina um número de
acordo com a posição do local que recebeu a
incidência - escala de Hounsfield)
Escala de Hounsfield:
➛ Vai de -1000 a +1000
➛ É uma escala baseada na água (valor 0)
➛ Valores positivos: tudo que atenua/absorve
MAIS que a água - tons de cinza mais claro
➛ Valores negativos: tudo que atenua/absorve
MENOS que a água - tons de cinza mais
escuro
➛ A escala de Hounsfield também é chamada
de número de CT ou número de Hounsfield,
Aparelho de TC:
Valores de Atenuação dos Tecidos:
- Água: valor igual a zero
- Ar: valor igual a -1000
- Osso: valor igual a +1000 (pode variar,
porém sempre valores altos e positivos)
- Gordura: valores negativos
- Tecidos moles (músculo, fígado): valores
positivos
Camila Mariana Castro de Oliveira
Medicina Nove de Julho
que é a atenuação de um certo tecido
relacionado com a atenuação da água
 ✓ Os valores de CT são imageados como
branco para altos valores e preto para baixo
 ✓ O olho humano consegue distinguir de 10 a
60 tons de cinza, enquanto que as imagens de
CT 2000 tons de cinza (-1000 até +1000)
Janelamento:
➛ Podemos utilizar janelas para destacar
determinada estrutura - selecionamos
somente o intervalo de valores de Hounsfield
que queremos analisar (para cada estrutura
especifica)
➛ As janelas são compostas por duas
estruturas:
 ✓ Windows Width (largura de janela), que é
responsável pelo contraste da imagem
 ✓ Windows Level (nível da janela), que é
responsável pelo brilho da imagem
- Janelas com valores negativos: utilizado
para avaliar parênquima pulmonar
- Janelas com valores positivos: utilizado
para avaliar ossos
