Notas de Aula – Estruturas de Concreto I 60
 Dimensionamento da armadura transversal de combate ao cisalhamento na
flexão, para absolver as tensões de tração, que cortam o plano neutro da peça a
um ângulo de aproximadamente 45°. A armadura transversal pode ser
constituída por estribos, a 90° ou inclinados, sendo o primeiro caso mais comum
na prática.

A ruptura pela ação combinada da força cortante e do momento fletor ocorre com o
esgotamento da resistência do concreto das diagonais comprimidas ou pelo escoamento
dão aço da armadura transversal.

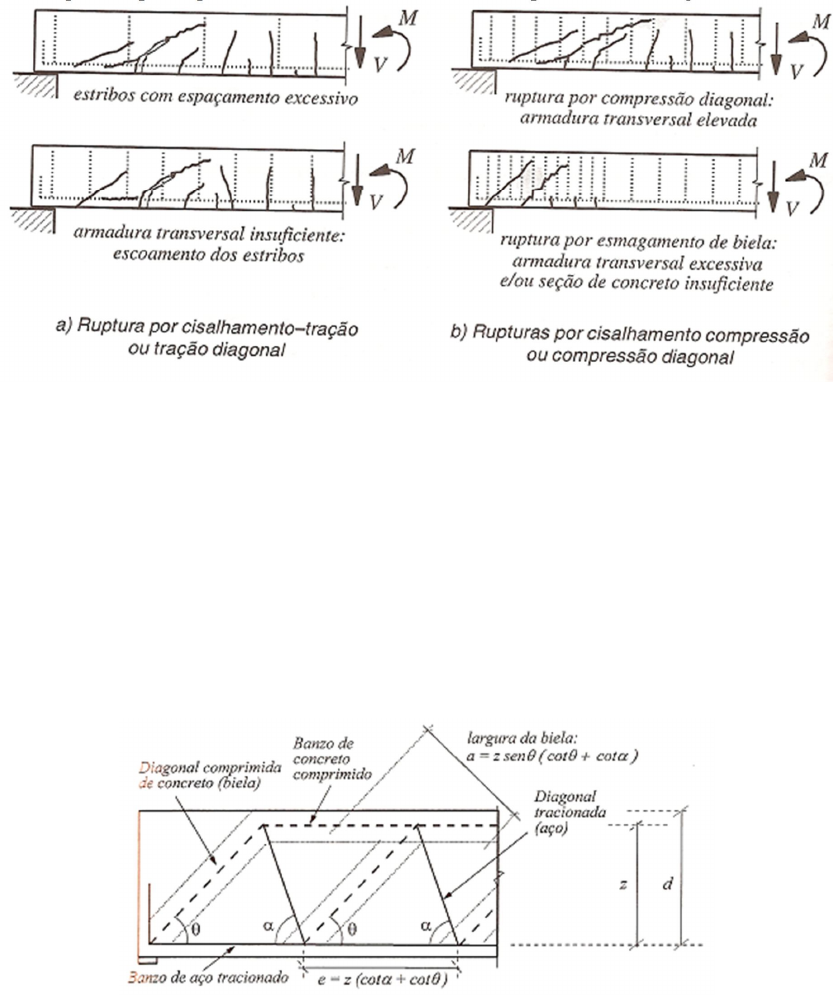

As rupturas típicas que acontecem no cisalhamento são apresentadas na figura 9.4:
Figura 9.4: Rupturas típicas por cisalhamento.

9.2.1 Modelo da treliça de Mörsch.

Modelo desenvolvido pelos alemães Ritter e Mörsch para explicar a resistência de uma
viga de concreto armado, após a fissuração, no qual a viga tem um funcionamento
análogo a uma treliça.

Neste modelo, descrito na figura 9.5, o banzo superior constituído pelo concreto
comprimido na flexão, o banzo inferior pela armadura longitudinal de tração, as
diagonais tracionadas pela armadura transversal e as diagonais comprimidas por bielas
de concreto inclinadas.

Figura 9.5: Modelo de treliça de Morsch.
