209TÓPICO 2 | TENSÃO ELÉTRICA E RESISTÊNCIA ELÉTRICA
Os disjuntores mais usados no mercado são os
disjuntores térmicos, os disjuntores eletromagné-
ticos e os termomagnéticos.
Os disjuntores térmicos têm como princípio de
funcionamento uma lâmina bimetálica. A deforma-
ção da lâmina desencadeia de modo mecânico a
interrupção de um contato que abre o circuito elé-
trico protegido e interrompe a passagem da cor-
rente elétrica. Dizemos, na prática, que o disjuntor
foi “desarmado”.
Os disjuntores eletromagnéticos têm como
princípio de funcionamento o fato de uma corrente
elétrica gerar o aparecimento de um campo mag-
nético. O campo magnético gerado por uma inten-
sa corrente elétrica que eventualmente percorra o
circuito provoca a movimentação de um núcleo de
ferro que, mecanicamente, abre o circuito de modo
a protegê-lo.

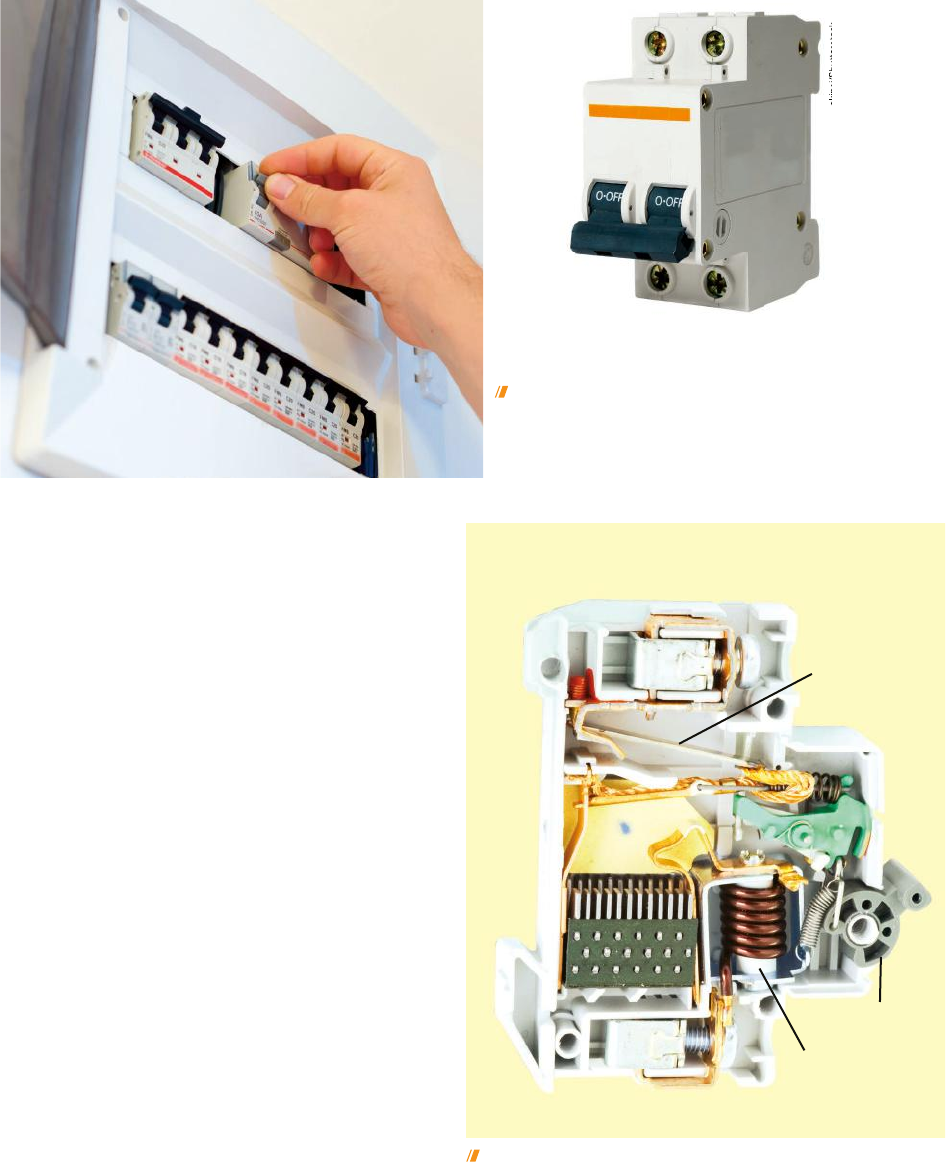

Os disjuntores termomagnéticos, como o da
imagem ao lado, possuem uma mescla das pro-
priedades dos outros dois disjuntores, atuando de
uma ou outra maneira, dependendo da faixa de
correntes elétricas.
Os disjuntores têm a vantagem de não precisa-
rem ser trocados. Uma vez sanado o problema na
instalação, basta serem armados novamente.
 O quadro de distribuição, ou quadro de luz,
recebe os fios que vêm do medidor e os distribui
para a alimentação da rede elétrica da residência.
Na maioria das casas brasileiras, os dispositivos
de proteção utilizados são os disjuntores.
 Parte interna de um disjuntor termomagnético. O dispositivo de
proteção térmica (lâmina bimetálica) protege o circuito de
sobrecargas de pequena intensidade e longa duração. Já o
dispositivo de proteção magnética (bobina) interrompe
sobrecargas de grande intensidade e longa duração.
Na maioria das residências, os fusíveis foram substituídos por disjuntores nos
quadros de distribuição. A função é exatamente a mesma, a de proteger o circuito
elétrico, porém, o princípio de funcionamento é outro.
