Seção 1: O Eletrocardiograma
O impulso cardíaco que passa pelo coração propaga a corrente elétrica, não só por todo o
músculo cardíaco, mas também propaga uma pequena proporção desta corrente para os
tecidos adjacentes, que se dissemina por todo o corpo. Quando são colocados eletrodos sobre
a pele, em pontos opostos ao coração, podem-se registrar os potenciais elétricos gerados por
esta corrente. Este registro é chamado de eletrocardiograma.

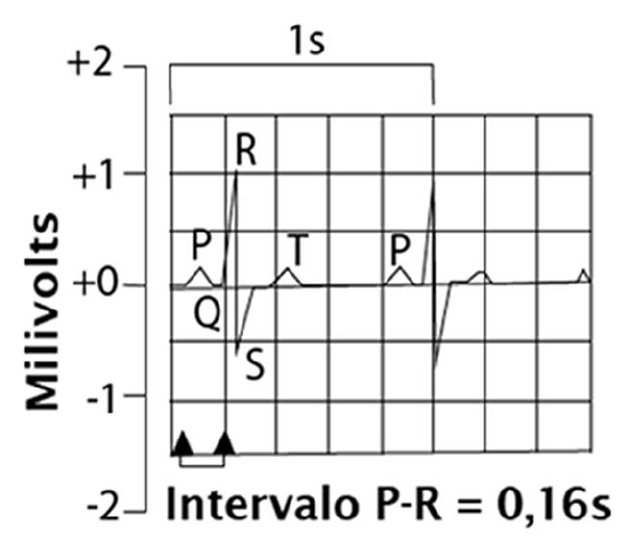

O eletrocardiograma apresenta algumas características que, quando presentes, é considerado
como normal, que são a onda P, o complexo QRS (frequentemente formado por três ondas
distintas: uma onda Q, uma onda R e uma onda S) e a onda T.



Cada onda é a representação da atividade elétrica que ocorre durante o sistema de condução
e o eletrocardiograma é a representação gráfica precisa e sequenciada dos eventos elétricos
que ocorrem nas células cardíacas durante todo o processo.
O eletrocardiograma, então, é formado por ondas de despolarização e de repolarização.
Despolarização e Repolarização
O interior da fibra cardíaca, no eletrocardiograma normal, possui potencial negativo que
desaparece durante a despolarização, e o potencial de membrana se inverte, tornando-se
ligeiramente positivo no interior e negativo no exterior.


Quando as células miocárdicas de Purkinje são estimuladas, ocorre uma descarga de forças
elétricas armazenadas dentro das células miocárdicas – esse fenômeno elétrico é chamado de
DESPOLARIZAÇÃO e resulta na CONTRAÇÃO VENTRICULAR.
Após a despolarização as células se recuperam e rearmazenam energia, este processo é
REPOLARIZAÇÃO. Em condições normais o Nódulo AS só envia um novo impulso elétrico
quando a repolarização esta completa.



 -
repouso.
Cada fase do ciclo cardíaco é caracterizada por alterações da atividade elétrica do coração que
podem ser identificadas no ECG. O impulso elétrico originado no Nódulo SA, a condução
através do coração, a estimulação dos músculos e o período de recuperação, podem ser
correlacionados com fluxo de forças elétricas em cada uma destas fases especificamente.


Seção 2: As derivações eletrocardiográficas
Como as forças elétricas geradas pelo coração se espalham simultaneamente em várias
direções, é necessário registrar o fluxo da corrente em diversos planos, caso se queira obter
uma visão em conjunto da atividade elétrica cardíaca.
As perspectivas, com que o eletrocardiograma (ECG) registra as informações a respeito das
ondas, são chamadas de derivações e planos.
Derivações: Fornecem uma imagem da atividade elétrica do coração entre um pólo positivo e
um pólo negativo, entre os dois pólos existe uma linha imaginária que representa o eixo
elétrico da derivação, que é um termo que faz referência à direção da corrente elétrica que se
move pelo coração, essa direção influencia a deflexão para onde aponta uma onda no ECG.




Triângulo de Einthoven – Em torno da área cardíaca é traçado um triângulo, chamado triângulo
de Einthoven, como um meio esquemático de mostrar que os dois braços e a perna esquerda
formam os vértices de um triângulo ao redor do coração.
Saiba mais
Quando não existe atividade elétrica ou ela é fraca demais para ser medida, aparecerá no ECG
uma linha reta, denominada traçado isoelétrico. A direção da corrente elétrica determina a
deflexão de uma onda de ECG, para cima ou para baixo.
A medida que a corrente elétrica se afasta do polo positivo o eletrocardiógrafo registrara um
deflexão principalmente para baixo.



 À medida que a corrente elétrica avança na direção do pólo positivo, o traçado apresenta
deflexão principalmente para cima.
As derivações eletrocardiográficas
O ECG padrão ou standard é composto por 12 derivações e registra informações de 12
perspectivas diferentes do coração, fornecendo um quadro completo da atividade elétrica
cardíaca e informações dos diferentes planos do coração. Estas derivações são obtidas à partir
da colocação de eletrodos nos membros e no tórax do paciente, em locais determinados.
Derivações Periféricas ou dos Membros: as derivações periféricas ou dos membros estão
classificadas em Bipolares e Unipolares Ampliadas.
Derivações Bipolares Periféricas: fornecem informações sobre o plano frontal (vertical) do
coração; nestas derivações o eletrocardiograma é registrado através de dois eletrodos
colocados nos diferentes lados do coração, utilizando-se os membros do paciente, por esta
 m “b ” c mb f g
eletrodos, um negativo e um positivo, para formar um circuito completo com o
elétrocardiografo. São identificadas pela letra D = derivação e numeradas de I a III, desta forma
temos DI, DII e DIII.


Derivação DI: fornece uma visão do coração que mostra a corrente elétrica se movendo da
direita para a esquerda do coração e, como a corrente elétrica flui do negativo para o positivo,
o eletrodo negativo é colocado no braço direito e o eletrodo positivo é colocado no braço
esquerdo. A deflexão da onda é positiva no traçado de ECG. A derivação DI é útil para
monitorar os ritmos atriais e os hemibloqueios cardíacos.

Derivação II: fornece uma visão do coração que mostra a corrente elétrica se movendo para
baixo e para a esquerda do coração, então o eletrodo positivo é colocado na perna esquerda e
o negativo no braço direito do paciente. A deflexão da onda é produzida com alta voltagem
positiva, resultando em ondas P, ondas R (dentro do complexo QRS) e ondas T altas. A
derivação DII é útil para detectar arritmias do Nó SA, principal célula marca-passo cardíaca, e
atriais, por esta razão é frequentemente utilizada para monitoramento dos pacientes.

Derivação DIII: O eletrodo positivo é colocado na perna esquerda e o negativo no braço
esquerdo, o que significa que o eletrocardiógrafo registra positivamente quando o braço
esquerdo é negativo em relação à perna esquerda. A deflexão da onda é positiva e,
juntamente com a derivação DII, é útil para detectar alterações associadas a infarto da parede
inferior do miocárdio.

Derivações Unipolares Periféricas Ampliadas: As derivações aumentadas dos membros são
aVR, aVL e aVF, e usam todos os quatro eletrodos. As derivações aumentadas são assim
chamadas porque exigem que o aparelho de ECG amplifique as ondas para que seja obtido um
traçado adequado.
As derivações dos membros refletem a atividade elétrica do coração no plano frontal, no
sentido de cima para baixo, da direita para a esquerda.

 aVR: Ampliado vetor direito (R = right / direito), posicionado no braço direito.

aVF: Ampliado vetor do pé (F = foot / pé), posicionado no pé esquerdo.

 aVL: Ampliado vetor esquerdo (L = left / esquerdo), posicionado no braço esquerdo.

As derivações unipolares ampliadas, registram informações de uma única derivação e
fornecem informações sobre o plano frontal do coração. No eletrocardiograma normal, as
derivações periféricas unipolares ampliadas apresentam registro similares aos das derivações
periféricas padrão (DI, DII e DIII), exceto pela derivação aVR, que apresenta registro invertido
devido utilizar o braço direito como polo positivo.
As seis derivações DI, DII, DIII, aVR, aVL e aVF unidas formam seis linhas de referência que se
cruzam com precisão no plano frontal sobre o tórax do paciente.

O registro de cada uma das seis derivações ocorre a partir de um ângulo diferente, resultando
em uma vista diferente da mesma atividade elétrica, que nunca muda.
O controle da atividade elétrica cardíaca à partir de seis ângulos diferentes oferece uma
perspectiva muito maior, pois pode-se não conseguir ver uma determinada onda em uma só
derivação, mas com as seis diferentes posições das derivações periféricas elase apresentará
melhor em algumas derivações.
Derivações Torácicas ou Precordiais: Fornecem informações sobre o plano horizontal do
coração e são obtidas com os eletrodos posicionados no tórax do paciente, na parede torácica
anterior, região do precordio. São identificadas pela letra V = voltagem ou vetor e numeradas
de 1 a 6, desta forma temos V1, V2, V3, V4, V5 e V6 e os eletrodos posicionados da seguinte
forma:


Saiba mais
As 12 derivações são importantes para avaliar objetivamente e apoiar o diagnostico um infarto
do miocárdio, mas, para situações de monitoramento cardíaco, as derivações DII, V1 e V6 são
as mais utilizadas.
Veja um ECG de 12 derivações
 c g m c c f m
informações de modo bastante repetitivo e consistente, seguindo sempre a mesma rotina de
avaliação. Seja “m ó c ”!

A apresentação das ondas no ECG estão relacionadas a outros três fatores: Frequência e Ritmo
que são importantes para classificar o eletrocardiograma normal.
Em eletrocardiograma o termo ritmo refere-se a distâncias iguais entre ondas semelhantes e o
ritmo normal do coração é regular, ou seja, a distância entre ondas semelhantes é sempre a
mesma.
 No eletrocardiograma a frequência não significa velocidade, mas quantos ciclos do batimento
cardíaco ocorrem por minuto.


No ECG normal a frequência cardíaca é determinada pelo Nó SA, considerado o marca-passo
cardíaco normal, que deflagra impulsos elétricos a uma frequência de 60 a 100/minuto,
entretanto, se o Nó SA falhar, um foco auricular ectópico (nos átrios) pode assumir o comando
da atividade elétrica, neste caso a frequência é disparada em 75/minuto. O Nó AV, que
normalmente é um centro de retransmissão elétrica, responsável pelo retardo do impulso para
impedir que os ventrículos se contraiam muito rapidamente; também pode assumir a função
de marca-passo quando o Nó SA falha ou quando o estímulo vem das aurículas (átrios). O Nó
AV vai deflagrar uma frequência de 40 a 60/minuto.
Os ventrículos também possuem células marca-passo potenciais, quando não houver o
estímulo que normalmente vem da parte superior e determinam uma frequência de 20 a
40/minuto.
O papel Quadriculado do ECG
As ondas do ECG, produzidas pela corrente elétrica cardíaca, são apresentadas por registro em
papel quadriculado, composto por linhas verticais e horizontais, que formam uma grade. Está
dividido por milímetros, o que permite e facilita a medida de cada onda, por esta razão o papel
do ECG também é chamado de papel milímetro.


O papel quadriculado do ECG mostra os eixos, vertical e horizontal, do traçado e seus
respectivos valores e medidas.
Saiba mais
O Batimento Cardíaco Normal
Um batimento cardíaco normal representa os eventos elétricos que ocorrem em um ciclo
cardíaco normal (condução dos impulsos elétricos dos átrios para os ventrículos), e é formado
por cinco ondas denominadas P, Q, R, S e T, sendo que as ondas do meio – Q, R e S – são
consideradas uma unidade e formam o complexo QRS.
Cada onda possui características, como localização, amplitude, duração, configuração e
deflexão, que a classificam como normal e é importante conhecer estas características para a
interpretação do ECG, assim como as características dos intervalos e segmentos entre as
ondas.


Onda P - É a primeira onda que compõe o batimento cardíaco normal e representa a
despolarização atrial. Suas caracterìsticas são:
Localização – precede o complexo QRS;
Amplitude – 2 a 3 mm de altura;
Duração – 0,06 a 0,12 segundo;
Configuração – em geral arredondada e para cima;
Deflexão – positiva (para cima) nas derivações DI, DII, aVF, V2, V3, V4, V5 e V6; em geral
positiva, mas variável nas derivações DIII e aVL; negativa ou invertida na derivação aVR;
bifásica ou variável na derivação V1.
Intervalo PR - Acompanha o impulso atrial que vem dos átrios através do Nó AV, feixe de His e
dos ramos direito e esquerdo. Suas características são:
Localização – desde o início da onda P até a onda R (início do complexo QRS);
Duração – 0,12 a 0,20 segundo.
Complexo QRS - Ocorre após a onda P e representa a despolarização dos ventrículos. Suas
características são:
Localização – após o intervalo PR;
Amplitude – 5 a 30 mm de altura, mas diferente para cada derivação utilizada;
Duração – 0,06 a 0,10 segundo, ou metade do intervalo PR. A duração é medida desde o início
da onda Q até o final da onda S ou desde o início da onda R se não houver onda Q;
Configuração – consiste na onda Q (a primeira deflexão negativa após a onda P), na onda R (a
primeira deflexão positiva após a onda P ou a onda Q) e a onda S (a primeira deflexão negativa
após a onda R). Nem sempre as três ondas são encontradas. Os ventrículos despolarizam
rapidamente, diminuindo o tempo de contato entre o registrador e o papel do ECG, de modo
que o complexo QRS aparece tipicamente mais fino que os outros componentes do ECG.
Deflexão – positiva (para cima) nas derivações DI, DII, DIII, aVL, aVF, V4, V5 e V6; negativa nas
derivações aVR e V1, V2 e V3.
Segmento ST - Representa o término da condução ventricular ou despolarização e o início da
recuperação ventricular ou repolarização. O ponto que marca o término do complexo QRS e o
início do segmento ST é conhecido como ponto J. Suas características são:
Localização – vai da onda S até o início da onda T;
Deflexão – em geral isoelétrica (nem positiva nem negativa); pode variar de -0,5 a +1 mm em
algumas derivações precordiais.
Onda T - Representa a recuperação ventricular ou repolarização. Suas características são:
Localização – após a onda S;
Amplitude – 0,5 mm de altura nas derivações DI, DII e DIII e de até 10 mm nas derivações
precordiais;
Configuração – tipicamente arredondada e suave;
Deflexão – em geral positiva (para cima) nas derivações DI, DII, V3, V4, V5 e V6; variável em
todas as outras derivações.
Intervalo QT - Mede a despolarização e a repolarização ventricular. O comprimento do
intervalo varia de acordo com a frequência cardíaca, desta forma, quanto mais rápida for a
frequência, mais curto é o intervalo QT. Suas características são:
Localização – vai do início do complexo QRS até o término da onda T;
Duração – 0,36 a 0,44 segundo, mas varia de acordo com a idade, o sexo e a frequência
cardíaca e não deve ser maior que a metade da distância entre ondas R consecutivas quando o
ritmo é regular.
Onda U - Representa o período de recuperação das fibras de Purkinje ou de condução
ventricular e pode não aparecer no traçado do ECG. Suas características, quando presente,
são:
Localização – após a onda T;
Configuração – tipicamente positiva (para cima) e arredondada;
Deflexão – positiva (para cima) nas derivações DI, DII, V3, V4, V5 e V6; variável em todas as
outras derivações.


MATERIAL DE APOIO – ALBERT EINSTEIN Instituto Israelita de ENSINO E PESQUISA - 2016
