Perspectiva

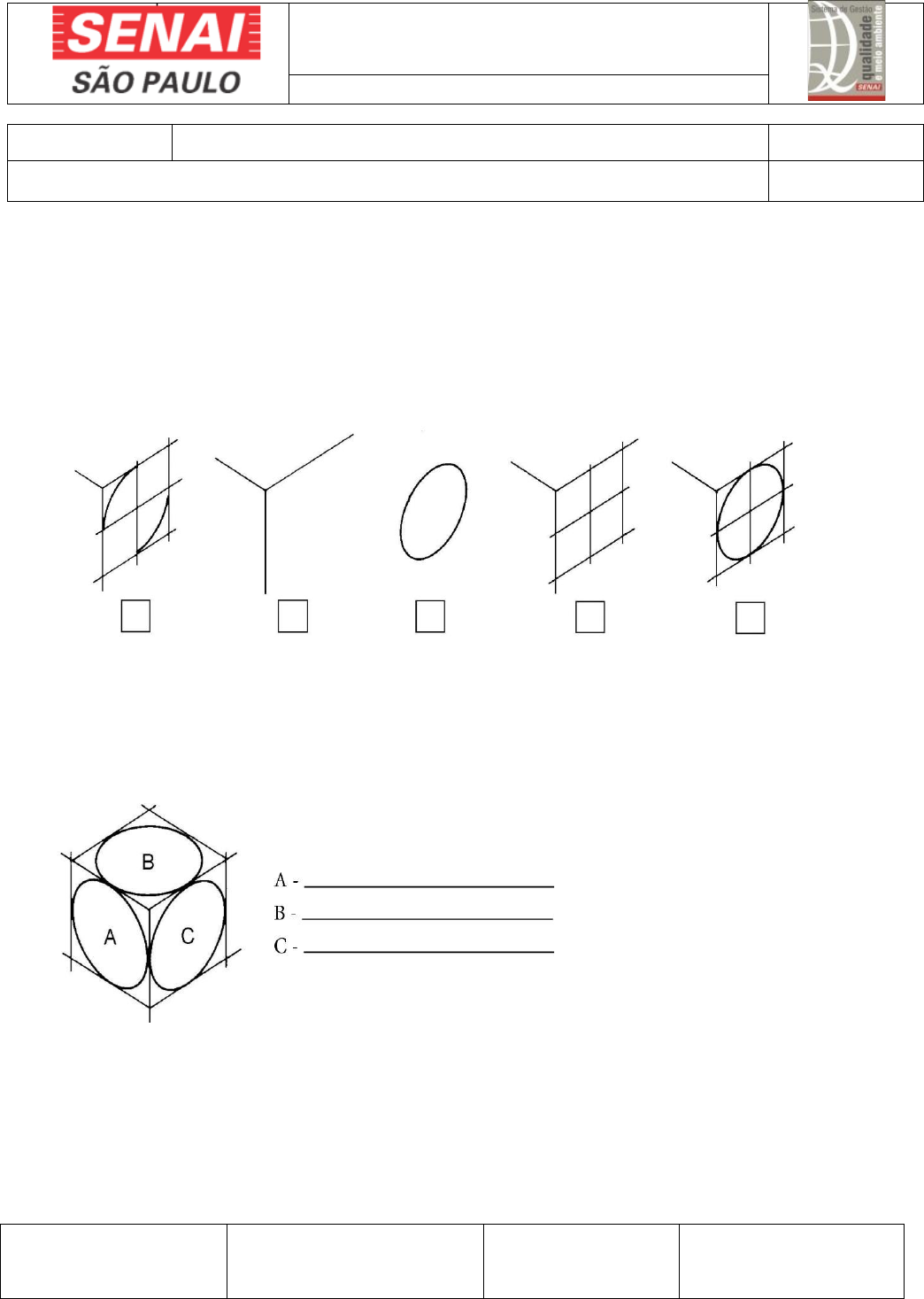

1- Ordene as fases do traçado da perspectiva isométrica do círculo visto de frente,
escrevendo os numerais de 1 a 5 nos quadros.








 3 1 5 2 4






2- Escreva relacionando cada letra a posição que ela está indicando: frente, cima e lado.




 Lado
 cima
 frente











Escola SENAI "Almirante Tamandaré"


Av. Pereira Barreto, 456 – CEP 09751-000 – São Bernardo do Campo – SP
Telefone (0xx11) 4122-5877 – e-mail: senaitamandare@sp.senai.br


CFP 1.20/ISO 9001:2008 – FR 1.20 – 92 – v.01 - DITEC - 008 Página 2 de 3


Cotagem

Identificar e aplicar os elementos de cotagem

Analise o desenho técnico a baixo e responda às questões a seguir.

















a. Escreva dentro dos parênteses as letras correspondentes a cada elemento de cotagem.


(b ) Linha de cota
(c ) Linha auxiliar de cota
(a ) Cota


b. Escreva as cotas básicas.

Comprimento: ___50mm__altura: ___20mm____ e largura: _____17mm_______.
c. Escreva as cotas básicas que determinam o tamanho do rasgo: ____15______e
____11_____.

d. Escreva a cota que determina a localização do rasgo: ____10_________.

e. Escreva as cotas que determinam o tamanho do rebaixo____14______ e ___13________.





Complete as frases, escrevendo as palavras faltantes nas linhas indicadas

Escola SENAI "Almirante Tamandaré"


Av. Pereira Barreto, 456 – CEP 09751-000 – São Bernardo do Campo – SP
Telefone (0xx11) 4122-5877 – e-mail: senaitamandare@sp.senai.br


CFP 1.20/ISO 9001:2008 – FR 1.20 – 92 – v.01 - DITEC - 008 Página 2 de 3

a. As linhas auxiliares de cota não encostam nas linhas do ___desenho________.
b. A linha de ____cota_________encosta na linha auxiliar de cota.
c. A linha ____auxiliar__________ultrapassa a linha de cota.
d. A ____cota____________ não ultrapassa a linha de cota.
e. A linha de__cota______ é uma linha __reta____e tem setas nas extremidades.
f. Na linha de cota vertical, a cota deve ser escrita de baixo para _cima____ e ao lado
_esquerdo________a linha de cota.
g. Na linha de cota horizontal a cota deve ser escrita da _direita______ para a
___esquerda___ e sobre a linha de cota.
