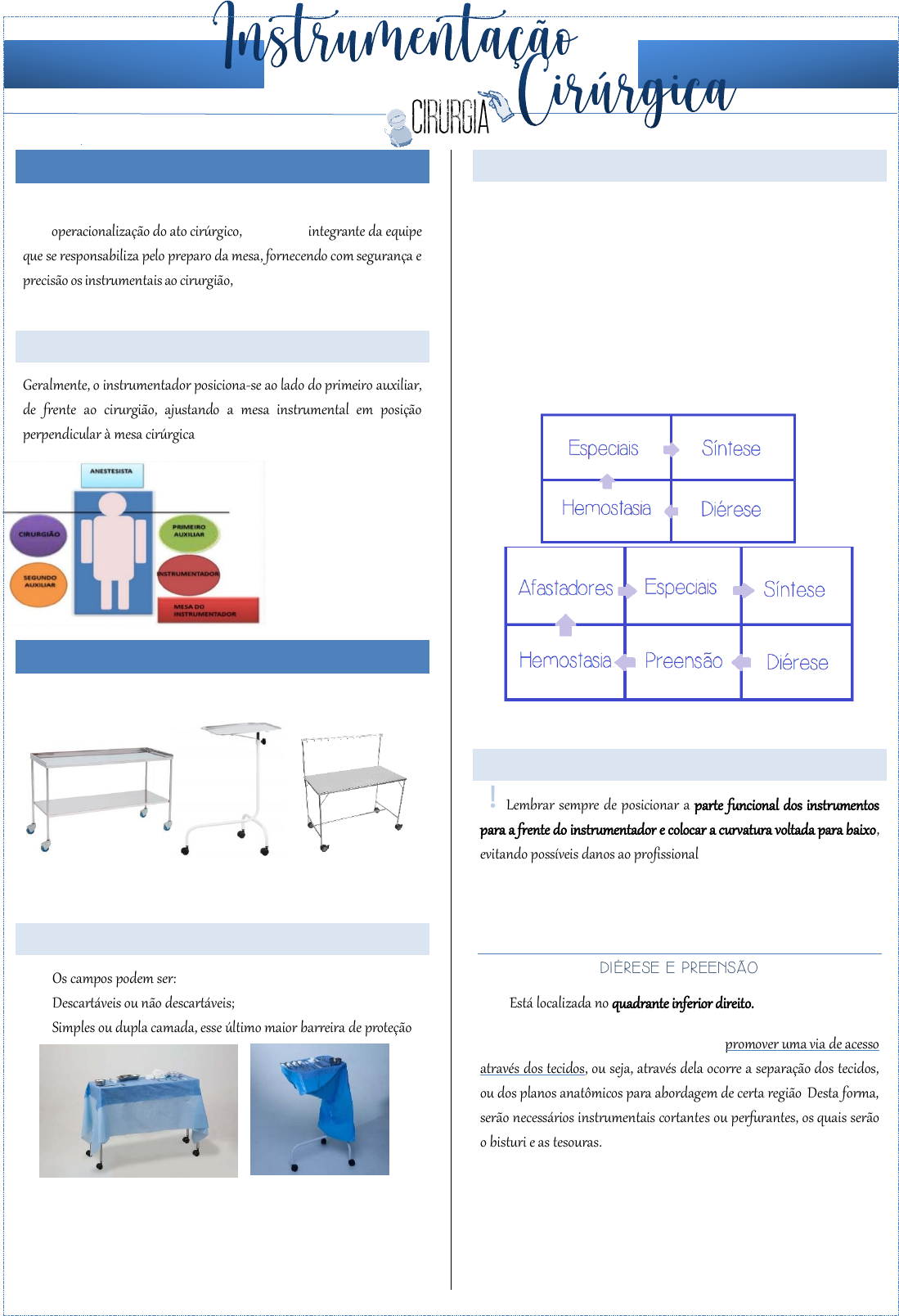

Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

INTRODUÇÃO
A instrumentação cirúrgica é uma técnica utilizada pelo instrumentador
para operacionalização do ato cirúrgico, sendo esse, integrante da equipe
que se responsabiliza pelo preparo da mesa, fornecendo com segurança e
precisão os instrumentais ao cirurgião, acompanhando a sequência lógica
de cada tempo cirúrgico durante o ato operatório.
RELEMBRANDO POSIÇÃO DO INSTRUMENADOR
Geralmente, o instrumentador posiciona-se ao lado do primeiro auxiliar,
de frente ao cirurgião, ajustando a mesa instrumental em posição
perpendicular à mesa cirúrgica.
Obs.: Lembre-se que
dependendo da cirurgia e
da equipe, a posição pode
ser outra.
Figura 1: Posição da
equipe cirúrgica.
MESA INSTRUMENTAL
Existem variados tipos de mesas instrumentais:
Figura 2: Respectivamente: Mesa instrumental convencional, Mayo, Com
Varal/Ganchos.
CAMPOS DA MESA INSTRUMENTAL
 Os campos podem ser:
o Descartáveis ou não descartáveis;
o Simples ou dupla camada, esse último maior barreira de proteção.
Figura 3: Respectivamente:
Mesa convencional e a de Mayo já com a colocação de campo.

ARRUMAÇÃO DA MESA INSTRUMENTAL
Existem algumas regras gerais que norteiam a arrumação da mesa
instrumental, porém essa organização varia de acordo com cada serviço,
sendo que cada instrumentador dispõe os materiais na ordem que melhor
se adapta.
 Os quadrantes normalmente seguem a ordem dos tempos
cirúrgicos, ou seja, a ordem em que cada manobra será realizada
pelo cirurgião, permitindo, assim, uma maior agilidade na operação
e melhor coordenação entre o instrumentador e o cirurgião.
Figura 4: Respectivamente, arrumação em 04 e em 06 quadrantes.
TEMPOS CIRÚRGICOS
Lembrar sempre de posicionar a parte funcional dos instrumentos
para a frente do instrumentador e colocar a curvatura voltada para baixo,
evitando possíveis danos ao profissional.
 Instrumento não montado fica com a parte funcional voltada
“contra” o instrumentador.
DIÉRESE E PREENSÃO
 Está localizada no quadrante inferior direito.
A diérese é a manobra cirúrgica destinada a promover uma via de acesso
através dos tecidos, ou seja, através dela ocorre a separação dos tecidos,
ou dos planos anatômicos para abordagem de certa região. Desta forma,
serão necessários instrumentais cortantes ou perfurantes, os quais serão
o bisturi e as tesouras.
 Os bisturis podem ser de vários tipos (ex.: com cabo de encaixe para
lâminas, elétricos e harmônicos) e são utilizados para incisões e
dissecções de estruturas. Existem vários tipos de cabos, esses são
escolhidos pelo porte e tipo de cirurgia, sendo os mais utilizados o
cabo n°3 e cabo n°4:


Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

o Cabo n° 3: Adapta-se às lâminas de n° 9 ao n°19 (há literaturas
que trazem no 9 ao no 17);
o Cabo n°4: Adapta-se às lâminas de n° 20 ao no 50 (há
literaturas que trazem no 18 ao no 50).
Empunhadura do Bisturi: Existem duas formas principais de se
empunhar um bisturi, são elas: tipo lápis (incisões pequenas, conferindo
maior delicadeza e precisão) e tipo arco de violino (incisões longas,
retilíneas ou de curvas suaves).

Figura 5: Respectivamente: Tipo Lápis/Caneta e tipo arco de violino.
 Tesouras: Tem como função principal efetuar cortes ou divisão de
tecidos orgânicos, além de cortar materiais. As tesouras variam no
tamanho (grande, média e pequena), no formato da ponta
(pontiaguda e romba), na curvatura (curva e reta), lâmina (simples
ou serrilhada). Cada tesoura possui uma finalidade específica e
adequada a cada fase do ato operatório e à especialidade cirúrgica.
Existem vários modelos, dentre eles se destacam:
o Tesoura de Mayo: Utilizada para secção de fios e outros
materiais cirúrgicos na superfície ou em cavidades. É
considerada uma tesoura mais traumática, pois sua parte
cortante é proporcional à parte não cortante.
o Tesoura de Metzenbaum: Utilizada para diérese de tecidos
orgânicos, podem ser utilizadas em cavidades, introduzindo-
as a fundo. Considerada menos traumática, pois apresenta sua
porção cortante mais curta do que a não cortante.
Figura 6: Respectivamente, Tesouras de Mayo e Metzenbaum.
Empunhadura da tesoura: Introduzir as falanges distais dos dedos
anular e polegar nas argolas. O dedo indicador proporcionará precisão
ao movimento e o dedo médio auxiliará na estabilidade da mão.
Figura 7: Empunhadura da
tesoura.

!!!Obs.: Quando é utilizada a tesoura reta e a tesoura curva? A tesoura
reta é mais utilizada para auxiliar fora da cavidade, ex.: corte de fios, já
as curvas são mais utilizadas pelo cirurgião, ex.: dentro das cavidades, por
observar mais facilmente a ponta da tesoura.
!!!Obs.2: Como é uma diérese ideal? Extensão adequada; Bordas nítidas;
Um plano de cada vez, respeitando a anatomia regional; Não
comprometer grandes vasos e nervos; Acompanhar as linhas de forca da
pele; Seccionar os tecidos na direção das suas fibras.
Os instrumentos de preensão são basicamente constituídos pelas pinças
de dissecção, as quais estão destinadas à manipulação e à apreensão de
órgãos, tecidos ou estruturas. Os modelos mais utilizados são:
 Pinça de Adson: Possui um tamanho reduzido (bastante utilizadas
em cirúrgicas pediátricas). Pode ser traumática ou atraumática;
Figura 8: Respectivamente, pinça de Adson atraumática e traumática.
!!!Obs.: Traumática X Atraumática: A pinça traumática apresenta dentes
na extremidade, já a pinça atraumática possui ranhuras transversais e
finas na face interna de suas pontas.
 Pinça Anatômica: Utilizada para preensão de estruturas orgânicas
delicadas. É atraumática e possui ranhuras transversais na face
interna de suas pontas;
 Pinça Dente de Rato: São traumáticas, logo são utilizadas para
preensão de tecidos mais grosseiros. É muito utilizada para fazer
suturas, pois proporciona uma maior estabilidade.
Figura 9:
Respectivamente:
pinça anatômica e
pinça Dente de
rato.



COMO ORGANIZAR ESSE QUADRANTE?
1. Bisturi: Cabo 4 > Cabo 3;
2. Tesoura: Segue uma ordem:
I. Tamanho: Tesouras pequenas > médias > grandes;
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

II. Tipo: Metzenbaum > Mayo;
III. Curvatura: Curva > Reta.
3. Pinças de Dissecção: Traumáticas > Atraumáticas.
Figura 10: Organização da Diérese e Preensão.
HEMOSTASIA
 Está localizado no quadrante inferior esquerdo.
É a manobra cirúrgica destinada a prevenir ou corrigir as hemorragias,
evitando, dessa maneira, o comprometimento hemodinâmico do
paciente, além de impedir a formação de coleções sanguíneas e coágulos
no período pós-operatório, complicações que predispõe o paciente a
infecções. Os instrumentais utilizados nas hemostasias são as pinças
hemostáticas, essas se apresentam em vários modelos e tamanhos. As que
se destacam:
 Pinça de Kelly: Pode ser reta ou curva e apresenta ranhuras
transversais até 2/3 da face interna de suas pontas.
o A reta é utilizada para pinçamento de materiais cirúrgicos
como fios e drenos de borracha; a curva é utilizada para o
pinçamento de vasos e tecidos pouco grosseiros.
 Pinça de Crile: Pode ser reta ou curva e apresenta ranhuras
transversais em toda face interna de suas pontas.
o Sua utilização é semelhante à pinçade Kelly.
Figura 11: Letra “a”
representa a pinça Kelly e
a letra “b” Crile.



 Pinça de Halstead ou Mosquito (recebe essa segunda nomenclatura
por causa de seu tamanho reduzido e delicadeza): Pode ser reta ou
curva, e possui ranhuras transversais em toda face interna.
o É utilizada em vasos de pequeno calibre.
 Pinça Rochester: Pode ser reta ou curva e é caracterizada por possuir
ranharas transversais em toda sua face interna, e por ser uma pinça
grande.
Figura 12: O tamanho da
Pinça de Halstead
comparado com o
tamanho de uma pinça
hemostática.





Empunhadura da pinça: Se assemelha com a descrita para as
tesouras, por apresentar formato semelhante ao da tesoura, diferindo-se
delas pela presença da cremalheira entre as duas argolas, que permite o
fechamento do instrumental de
forma auto-estática com
diferentes níveis de pressão de
fechamento.
Figura 13: Cremalheira das
pinças.
COMO ORGANIZAR ESSE QUADRANTE?
1. Tamanho: Pinças pequenas > médias > grandes;
2. Curvatura: Curva > Reta.
Figura 14: Organização da Hemostasia.
ESPECIAIS
 Quadrante superior esquerdo.
Os materiais são específicos para cada cirurgia, destinados as manobras
que serão realizadas. Algumas delas:
 Desjardins: Pinça de preensão com pontas largas providas de
fenestrações, não possui cremalheiras:
o Função: Extração de cálculos renais e de vias biliares.
Figura 15: Pinça Desjardins.
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

 Guyon: Pinça hemostática
atraumática com pontas curvas e
robustas, presença de ranhuras
transversais em toda face interna:
o Função: Pinçar pelve renal.
Figura 16: Pinça Guyon.
 Cheron: Pinças longas com
presença de ranhuras transversais em 2/3 da face interna, e
presença de cremalheira:
o Função: Principalmente
para antissepsia útero-
vaginal, mas também
pode transportar gazes
para hemostasia e
curativos em
profundidade.
Figura 17: Pinça Cheron.
 Museux: Pinça traumática que possui garras pontiagudas e
resistentes, além de superfícies serrilhadas:
o Função: Utilizada para preensão e tração do colo uterino, ex.:
procedimento para introdução de DIU.
Figura 18: Pinça Museux.
 Pozzi: Pinça que possui pontas pontiagudas:
o Função: Utilizada para preensão e tração do colo uterino, ex.:
procedimento para introdução de DIU.
Figura 19: Pinça Pozzi.
 Allis: Pinça de preensão traumática, com poder maior de preensão
por denteamento fino nas superfícies de contato:
o Função: Preensão e tração de materiais desvitalizados, que
serão extirpados, ou que podem ser traumatizados. Utilizada
em cirurgia gastrointestinal.
Figura 20: Pinça Allis.
 Babcock: Pinça de preensão atraumática:
o Função: Preensão de víscera oca, indicada principalmente para
alças intestinais por não lesar o tecido.
Figura 21: Pinça Babcock.
 Foerster: Pinça de preensão atraumática:
o Função: Preensão de víscera oca e antissepsia. São mais
utilizadas como transportadores de gazes para hemostasia,
curativo sem profundidade e antissepsia do paciente, no início
do ato cirúrgico.
Figura 22: Respectivamente: Pinça Foerster reta e curva.
 Collin: Pinça de preensão e tração:
o Função: Preensão atraumática de víscera oca ou tração
traumática da língua usada na via aérea difícil.

Figura 23: Pinça Collin atraumática com ranhuras.
 Duval: Pinça de preensão atraumática, em formato de triangulo
invertido, tendo superfície ampla de contato com ranhuras:
o Função: Preensão de víscera oca. Utilizada para apresentação
de vísceras, ex.: apêndice vermiforme e parênquima pulmonar.
Figura 24: Pinça Duval.
 Kocher: Pinça traumática de preensão e tração, caracterizada por
possuir ranhuras transversais em toda sua face e dente de rato em
sua extremidade. Pode ser reta e curva:
o Função: Usada para pinçamento traumático do estomago ou
alças intestinais, promovendo coproestase, evitando saída de
conteúdo intestinal e apresentando as bordas para sutura.
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

Figura 25: Pinça Kocher reta.




 Clamp intestinal: Instrumento que apresenta ranhuras
longitudinais (sendo este modelo pouco traumático) ou transversais
ao longo da face interna de sua ponta:
o Função: Utilizado na interrupção do trânsito intestinal, o que
o classifica como instrumental de coproestase.





Figura 26: Clamp Intestinal.
 Backaus: Pinça traumática que tem pontas agudas ou dentes:
o Função: Prender os campos entre si ou fixar objetos nos
campos.
Figura 27: Backaus.
 Pean: Pinça hemostática pequena com pontas finas e delicadas:
o Função: Antissepsia e curativos, usada, também, para
preensão das bordas dos vasos.
Figura 28: Pinça Pean.
 Mixter: Pinça hemostática que apresenta ponta em ângulo reto e
ranhuras na face interna:
o Função: Pinça vascular
utilizada para apresentação de
fios em ligaduras e dissecção de
vasos. Auxilia a manipulação
de pedículos como o hepático, o
renal e o pulmonar.
Figura 29: Pinça Mixter.
 Clamp de Bulldog e Satinsky: Clamp atraumático utilizado para
interromper temporariamente o fluxo de vasos, ou seja, clamp de
hemostasia de vasos.

Figura 30: Respectivamente: Clamp de Bulldog e Satinsky.
 Tesoura Potts-Smith: Especial com pontas finas e anguladas em
vários graus (25º a 120º):
o Função: Tesoura usada para vasos e tecidos delicados.
Utilizada em cirurgias vasculares.
Figura 31: Tesoura de Potts-Smith.
 Tesoura Spencer: Especial pequena que possui um gancho em sua
ponta:
o Função: Retirada de suturas.

Figura 32: Tesoura Spencer.
 Tesoura Íris: Pequena e delicada, utilizada em cirurgias plásticas
para uso em pele, pode também, para oftalmologia.


Figura 33: Tesoura Íris.
 Tentacânula:
o Usado para suspensão do frênulo lingual ou exérese de unha,
representada por cada extremidade, respectivamente.

Figura 34: Tentacânula.
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

 Serra de Gigli: Instrumento formado por um arame de aço de
superfície conjugada, onde é fixado a ganchos, sendo utilizados
movimentos manuais de vaivém:
o Função: Utilizada para serrar estruturas ósseas.
Figura 35: Serra de Gigli.
 Costótomo:
o Função:
Seccionar arcos
costais.

Figura 36: Costótomo.
 Afastadores: São elementos mecânicos cuja função é afastar os
tecidos, expondo os planos anatômicos ou órgãos subjacentes para
propiciar o desenvolvimento de determinado ato operatório.
Existem muitas variedades e tamanhos de afastadores e seu uso
dependerá em grande parte do tipo de procedimento executado.
Podem ser:
1. Dinâmicos: Manuseados pelos auxiliares, têm-se possibilidade de
mudar de posição sempre que a necessidade do campo cirúrgico a
isso obrigar. Esses afastadores necessitam de tração manual
contínua e as manobras de afastamento devem ser suaves para nãotraumatizar os tecidos;
2. Autoestáticos: Mantêm-se abertos e em posição por si sós.

 Afastadores dinâmicos:
 Espátula Maleável: São lâminas flexíveis, de várias larguras e
comprimentos. Pode-se conseguir qualquer tipo de curvatura ou
forma, adaptável a qualquer necessidade durante o ato operatório:
o Função: são usadas na cavidade torácica ou abdominal.

Figura 37: Espátula
maleável.


 Farabeuf: Lâmina metálica dobrada no formato da letra"C":
o Função: usado para afastamento de pele, subcutâneo e
músculos superficiais.
Figura 38: Afastador Farabeuf.
 Langenbeck: Possui uma lâmina metálica com as duas extremidades
dobradas em ângulo reto, tendo cabo para empunhadura e mais
longo se comparado com o afastador Farabeuf:
o Função: Mesmo uso do afastador Farabeuf, podendo atingir
planos músculo-fasciais mais profundos.
Figura 39: Afastador Langenbeck.
 Volkmann: Possui garras em sua parte curva, dando mais aderência
aos tecidos:
o Função: Usado somente em planos muscular e aponeurose.
Figura 40: Afastador Volkmann.
 Gancho de Gillies:
o Função: Utilizado para tecidos delicados.
Figura 41: Gancho de Gillies.
 Válvula de Doyen e Válvula Suprapúbica: Apresenta uma superfície
maior que os afastadores de Langenbeck:
o Função: São afastadores utilizados para separação e abertura
de campo em operações abdominais e pélvicas.
Figura 42: Respectivamente: Doyen e Suprapúbica.

Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

 Afastadores Estáticos:
 Finochietto: Possui
engrenagem na barra
transversa:
o Função: Usado
para a cavidade torácica,
servindo para abertura dos
espaços intercostais e
medioesternal.
Figura 43: Finochietto.
 Gosset: Apresenta duas hastes paralelas apoiadas em uma barra
lisa:
o Função: Utilizado em cirurgia abdominal.
Figura 44: Afastador Gosset.
 Balfour: Trata-se de um afastador Gosset associado a uma válvula
suprapúbica ou Doyen:
o Função: Usados para afastamento das paredes abdominais.
Figura 45: Afastador Balfour, respectivamente, com valva suprapúbica e
valva Doyen.
SÍNTESE
 Quadrante superior direito.
É a manobra cirúrgica que visa a aproximação das bordas de um tecido.
Os instrumentais usados nesta etapa são o porta-agulha, fios agulhados
e fios não agulhados. As duas principais porta-agulhas são:
 Mayo-Hegar: Possui o eixo superior pequeno, apresenta cremalheira
para fixação. Utilizada para síntese em cavidades.
Sua empunhadura é semelhante à descrita para os outros instrumentais
com argolas. Figura 49:
 Mathieu: Possui hastes curvas, semelhantes a um alicate. Possui uma
cremalheira pequena e central. Utilizada em suturas de tecido
superficial.
o Este modelo possui uma empunhadura espalmada.
Esses tipos de instrumentais e os outros dessa mesma classe possuem
uma característica em comum: a face interna marcada por ranhuras em
xadrez, as quais evitam o deslizamento da agulha, melhorando, dessa
forma, sua fixação.

Figura 46: Respectivamente: Mayo-Hegar e Mathieu.
!!!Obs.1: Há instrumentadores que colocam o porta-agulha Mathieu no
quadrante dos instrumentais especiais.
!!!Obs.2: Síntese Ideal: Antissepsia e assepsia corretas; Hemostasia
adequada; Abolição do espaço-morto; Bordas de ferida limpas e sem
anfractuosidades; União de tecidos de mesma natureza, de acordo com
os diferentes planos; Ausência de corpos estranhos ou de tecidos
desvitalizados; Empregos de suturas e fios adequados, realizados com
técnica apropriada.
COMO ORGANIZAR ESSE QUADRANTE?
1. Tamanho: Maior > menor.
Figura 47: Organização da Síntese.
Figura 48:
Organização da
mesa instrumental
completa.




Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Auana Coppieters
Destacar
Anna Beatriz Fonseca | MED UNIFTC 2021.1 – 4º semestre

Figura 49: Exemplo da arrumação da mesa instrumental.
ENTREGA DOS INSTRUMENTAIS
 Instrumentador deve passar os materiais pela parte funcional;
 Materiais com curvaturas sempre devem ser entregues com a
curvatura voltada para cima;
 Bisturi: Sempre com a lâmina voltada para baixo;
 Porta Agulha: Passar da forma como encontra-se na mesa.
SINALIZAÇÃO
 Bisturi Tesoura Pinça
Porta-Agulha Backaus Pinça hemostática
 Afast. Dinâmico Afast. Auto-Estático Fio não agulhado
 Gaze Compressa
