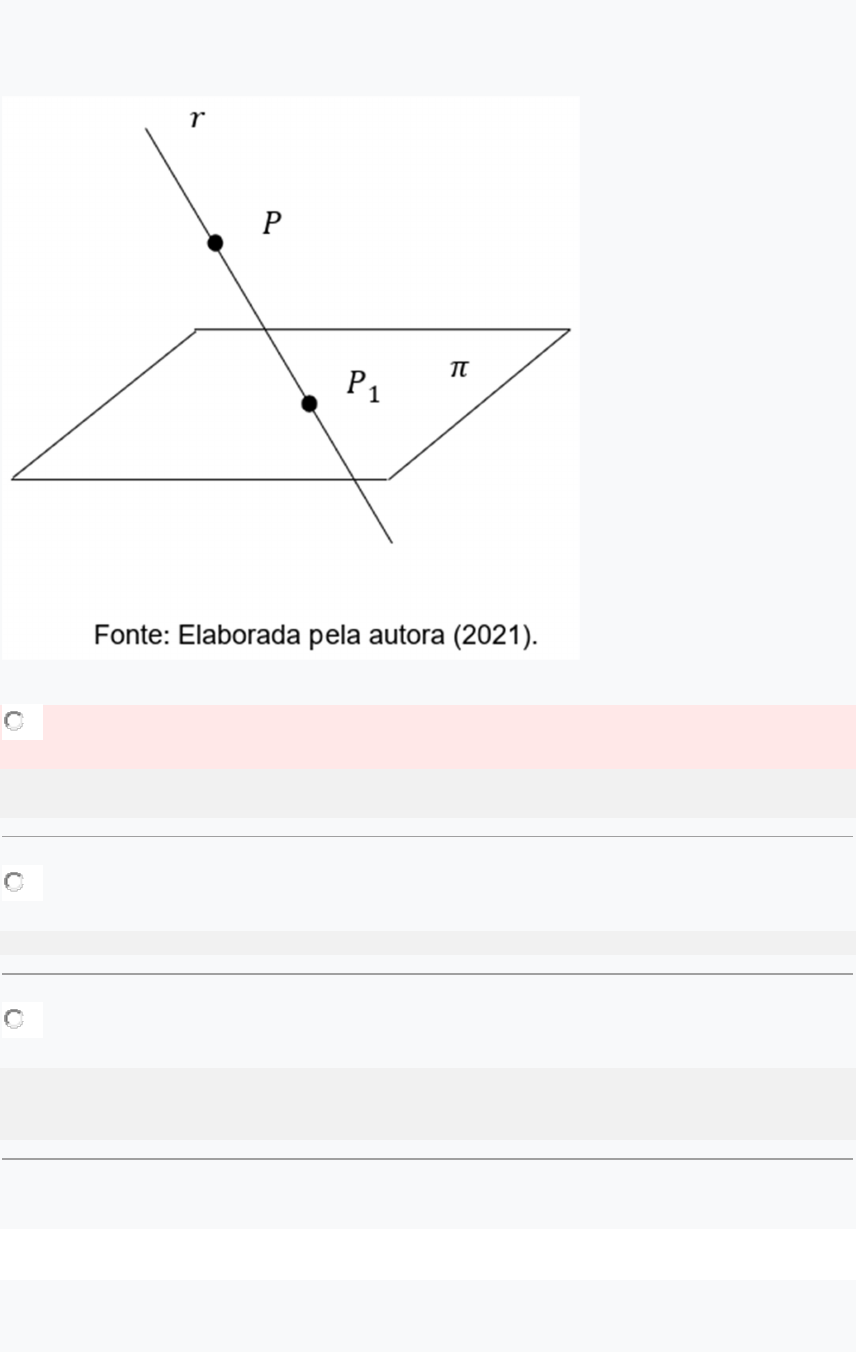

A geometria descritiva tem como objetivo representar objetos de três dimensões em um
plano horizontal único. Considerando a projeção do ponto, analise a figura a seguir e
assinale a alternativa correta.

Você não acertou!
A.
A figura mostra a reta r, que é chamada de plano de projeção.
Incorreta. Na figura, tem-se o plano π de projeções, a reta r, o ponto P e a sua projeção
P1 sobre o plano π. A reta r é chamada de projetante do ponto P.

Resposta incorreta.
B.
O elemento P1 representa o plano vertical da projeção.
Incorreta. O elemento P1 é a projeção do ponto P sobre o plano π.

Resposta correta.
C.
O ponto P1 é o local onde a reta projetante intercepta (fura) o plano de projeções.
Correta. O ponto P1 é o local onde a reta projetante intercepta (fura) o plano de projeções.
Na figura, tem-se o plano π de projeções, a reta r, o ponto P e a sua projeção P1 sobre o
plano π. A reta r que é chamada de projetante do ponto P.

1 de 5 perguntas
Próximo

2.
Na figura a seguir, tem-se uma peça e a representação rebatida de uma figura espacial,
representação esta denominada épura. Analise a figura e as afirmações a seguir.

I. Na figura (b), o número 1 representa a vista posterior.
II. Na figura (b), o número 2 representa a vista posterior.
III. Na figura (b), o número 3 representa a vista superior.
IV. Na figura (b), o número 4 representa a vista lateral esquerda.
V. Na figura (b), o número 5 representa a vista superior.
VI. Na figura (b), o número 5 representa a vista lateral esquerda.
VII. Na figura (b), o número 6 representa a vista inferior.
VIII. Na figura (b), o número 6 representa a vista superior.

Quais afirmações estão corretas?
Você acertou!
A.
II, IV, V e VII.
Correta. Na figura (b), o número 2 representa a vista posterior, o número 4, a vista lateral
esquerda, o número 5, a vista superior, e o número 6, a vista inferior.

Resposta incorreta.
B.
I, III e IV.
Incorreta. Na figura (b), o número 1 representa a vista frontal, o número 3, a vista lateral
direita, e o número 4, a vista lateral esquerda.

Resposta incorreta.
C.
I, III e VI.
Incorreta. Na figura (b), o número 1 representa a vista frontal, o número 3, a vista lateral
direita, e o número 6, a vista inferior.

2 de 5 perguntas
Voltar Próximo

3.
Na figura a seguir, tem-se uma peça e a representação rebatida de uma figura espacial.
Nesse contexto, analise a figura e as afirmações a seguir.

I. Na figura (b), o número 1 representa a vista posterior.
II. Na figura (b), o número 1 representa a vista frontal.
III. Na figura (b), o número 2 representa a vista lateral direita.
IV. Na figura (b), o número 2 representa a vista lateral esquerda.
V. Na figura (b), o número 3 representa a vista superior.
VI. Na figura (b), o número 3 representa a vista lateral esquerda.

Quais afirmações estão corretas?
Resposta incorreta.
A.
II, III e V.
Incorreta. Na figura (b), o número 1 representa a vista frontal, o número 2, a vista superior,
e o número 3, a vista lateral esquerda.

Você acertou!
B.
II e VI.
Correta. Na figura (b), o número 1 representa a vista frontal, ao passo que o número 3
representa a vista lateral esquerda.

Resposta incorreta.
C.
II e IV.
Incorreta. Na figura (b), o número 1 representa a vista frontal, ao passo que o número 2
representa a vista superior.

3 de 5 perguntas
Voltar Próximo
4.
Na figura a seguir, tem-se uma peça e a representação rebatida de uma figura espacial.
Nesse contexto, analise a figura e as afirmações a seguir.

I. Na figura (b), o número 1 representa a vista lateral esquerda.
II. Na figura (b), o número 2 representa a vista posterior.
III. Na figura (b), o número 3 representa a vista frontal.
IV. Na figura (b), o número 4 representa a vista lateral direita.
V. Na figura (b), o número 5 representa a vista inferior.
VI. Na figura (b), o número 5 representa a vista superior.
VII. Na figura (b), o número 6 representa a vista inferior.
VIII. Na figura (b), o número 6 representa a vista superior.

Quais afirmações estão corretas?
Resposta incorreta.
A.
II, III e V.
Incorreta. Na figura (b), o número 2 representa a vista posterior, o número 3, a vista lateral
direita, e o número 5, a vista superior.

Resposta incorreta.
B.
II e IV.
Incorreta. Na figura (b), o número 2 representa a vista posterior, ao passo que o número 4
representa a vista lateral esquerda.

Você acertou!
C.
II, VI e VII.
Correta. Na figura (b), o número 2 representa a vista posterior, o número 5, a vista
superior, e o número 6, a vista inferior.

4 de 5 perguntas
Voltar Próximo

5.
A geometria estuda as formas, bem como as suas propriedades e relações. Para algumas
profissões, a geometria descritiva é essencial, pois viabiliza a observação em três
dimensões. Com base nisso, assinale a alternativa correta.
Resposta incorreta.
A.
Afastamento é a distância de um ponto até o plano horizontal.
Incorreta. O afastamento é a distância de um ponto até o plano vertical. A cota é que se
trata da distância de um ponto até o plano horizontal.

Resposta incorreta.
B.
Épura é a distância de um ponto até o plano horizontal.
Incorreta. A épura é a representação de figuras no plano bidimensional por meio de suas
projeções.

Você acertou!
C.
O diedro é formado por dois planos de projeção ortogonais.
Correta. O diedro é formado por dois planos de projeção ortogonais, um horizontal e um
vertical.

5 de 5 perguntas
