 Natalia Quintino Dias

Eletrocardiograma
FISIOLOGIA DA CONDUÇÃO ELÉTRICA
MIOCÁRDICA

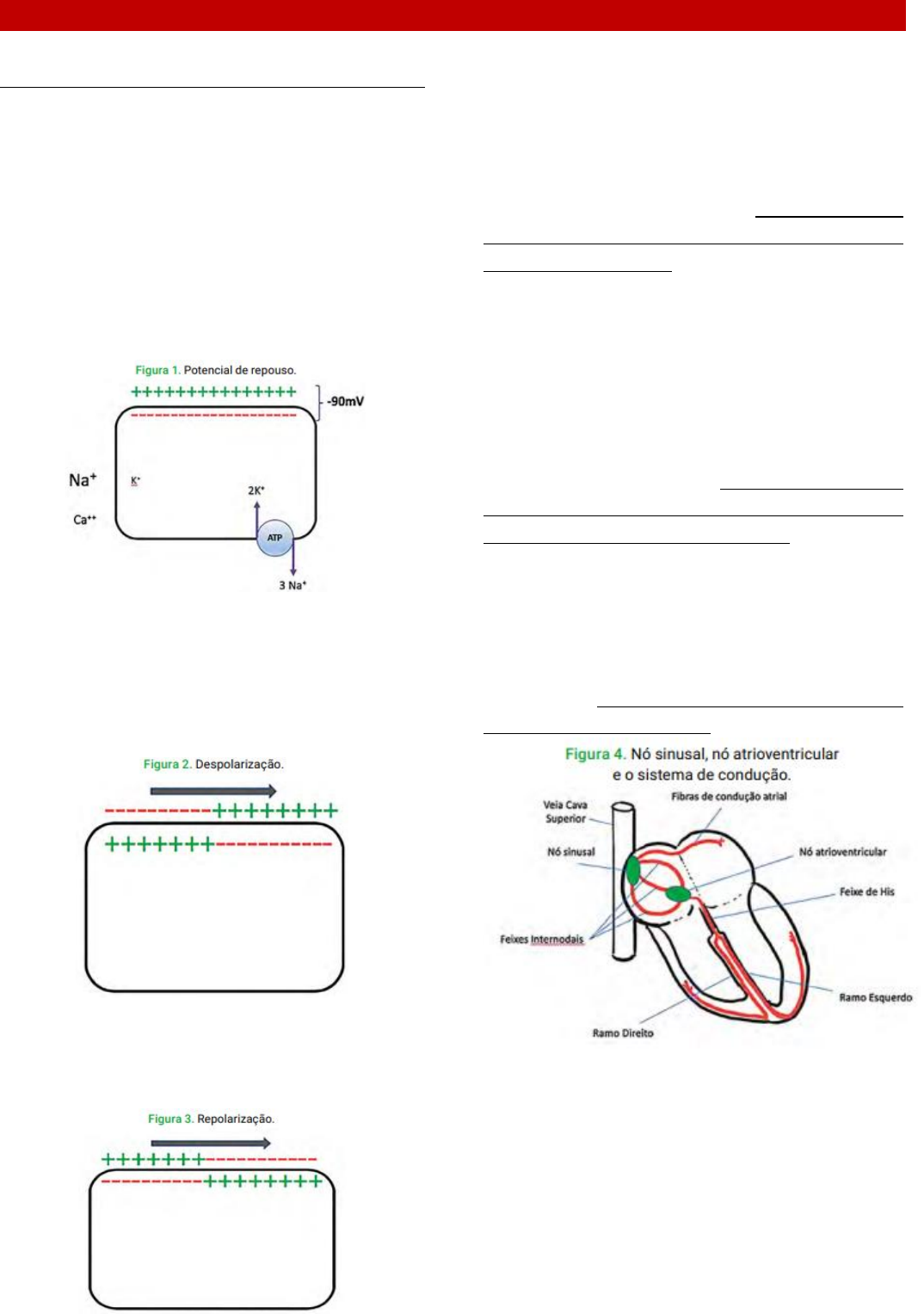

Conceitos iniciais: despolarização e repolarização
As células cardíacas têm um potencial elétrico de
repouso (−90mV), pois possuem um transportador
de membrana que “joga” 3 sódios (Na+) para fora
das células e deixa “entrar” 2 potássios (K+) nas
células, à custa de energia (ATP), gerando assim um
gradiente elétrico com mais cargas positivas fora
da célula. Nesse momento, considera-se a célula
polarizada, pois existe uma face positiva em seu
exterior e uma face negativa em seu interior.

Despolarização= Quando a célula em seu potencial
de repouso recebe um estímulo elétrico, ocorre a
entrada de cargas positivas para o meio
intracelular, causando inversão da carga elétrica da
membrana. Se propaga de célula para célula,
gerando uma corrente positiva.

Repolarização= Para estar apta a uma nova
despolarização, a célula se recupera eletricamente,
retornando ao seu potencial de repouso com o
restabelecimento da diferença de cargas.

O ciclo cardíaco elétrico
O nó sinusal (NS), localizado na porção alta do átrio
direito, próximo à entrada da veia cava superior,
dita a frequência cardíaca em situação de
normalidade por possuir células que têm a
capacidade de se despolarizar espontaneamente
(automatismo). Por esse motivo, o vetor resultante
da despolarização atrial é orientado para a
esquerda e para baixo.
O tecido especializado na condução elétrica é
composto, nos átrios, pelos feixes internodais, e
nos ventrículos, pelo feixe de His, ramo direito,
ramo esquerdo com suas subdivisões e fibras de
Purkinje.
Após a despolarização dos átrios, o estímulo chega
ao nó atrioventricular (NAV), que retarda a
transmissão aos ventrículos para que eles tenham
tempo suficiente de receber o débito atrial e
garantir o volume sistólico adequado.
O estímulo, então, percorre rapidamente os feixes
de His, estimulando simultaneamente os
ventrículos a partir do septo, seguido pelas paredes
livres e finalmente pelas porções basais, o que
resulta na contração miocárdica. O vetor
resultante da despolarização ventricular orienta-se
para a esquerda e para trás.

Após a sístole ventricular, as células ventriculares
se repolarizam, a fim de viabilizar nova
despolarização no ciclo cardíaco seguinte. Como a
repolarização atrial ocorre simultaneamente à
despolarização ventricular (porção mais musculosa
e, portanto, com maior carga elétrica), o fenômeno
elétrico ventricular oculta o que ocorre no átrio no
traçado eletrocardiográfico.
 Natalia Quintino Dias

REPRESENTAÇÃO GRÁFICA DOS FENÔMENOS
ELÉTRICOS

No eletrocardiograma está representada a
voltagem no eixo vertical pelo tempo no eixo
horizontal, captada pelos eletrodos, que detectam
a diferença de potencial.
A velocidade padronizada do registro é de 25
mm/s; portanto, em 1 minuto são registrados
1.500 mm de traçado. Dessa forma, cada milímetro
(quadradinho) na horizontal representa 40 ms e na
vertical, 0,1 mV
Onda P
Morfologia: arredondada e pequena.
Duração: 0,08−0,11 s.
Amplitude: ≤ 2,5 mm.
ONDA P = DESPOLARIZAÇÃO ATRIAL
Orientação vetorial: para esquerda e para baixo.
Intervalo PR
Estende-se do início da onda P ao início do QRS.
INTERVALO PR= TEMPO GASTO DA ORIGEM DO
ESTÍMULO NO NÓ SINOATRIAL ATÉ SUA CHEGADA
AOS VENTRÍCULOS
Duração normal: 0,12−0,20 s.
Complexo QRS
Duração: 0,08−0,12 s.
Amplitude: 5−20 mm (plano frontal) e 10−30 mm
(plano horizontal) sem desvio do eixo
COMPLEXO QRS= DESPOLARIZAÇÃO VENTRICULAR
(SEPTO, PAREDES LIVRES E PORÇÕES BASAIS)
Onda Q= quando a primeira onda do QRS é
negativa em determinada derivação.
Denomina-se onda R a primeira onda positiva (se
houver uma segunda, será denominada R’) e onda
S qualquer onda negativa que não seja a primeira
do complexo. Ondas de maior amplitude são
representadas por letras maiúsculas, e de menor
amplitude, por letras minúsculas.

Intervalo QT
INTERVALO QT= SÍSTOLE VENTRICULAR (TEMPO
TOTAL DA DESPOLARIZAÇÃO E REPOLARIZAÇÃO
DOS VENTRÍCULOS)
Varia de acordo com a FC.
Onda T
ONDA T= REPOLARIZAÇÃO VENTRICULAR
Orientação: normalmente positiva e paralela ao
complexo QRS na maior parte das derivações.
Segmento PR e segmento ST
Importância: desnivelamentos podem ocorrer em
algumas patologias, portanto auxiliam no
diagnóstico da síndrome coronariana aguda (infra
ou supradesnivelamento de ST) e da pericardite
aguda (infradesnivelamento de PR), por exemplo.
Cálculo da FC
FC = 1500/mm entre 2 ondas R (intervalo RR)
OU
FC= 300/”quadradão”
OU
FC= nº de QRS (em DII longo) x 6
Derivações e planos eletrocardiográficos


Plano horizontal
 Natalia Quintino Dias

No plano frontal, temos 6 derivações (D1, D2, D3,
aVF, aVR e aVL) que fazem a leitura pelos eletrodos
colocados nas extremidades dos membros. No
plano horizontal encontramos as derivações
precordiais (V1, V2, V3, V4, V5 e V6), que fazem a
leitura pelos eletrodos colocados em pontos
específicos do precórdio.




SOBRECARGAS
O aumento das câmaras cardíacas é decorrente da
sobrecarga volêmica (produz hipertrofia
excêntrica) ou pressórica (produz hipertrofia
concêntrica).
Causas de sobrecarga pressórica: HAS, hipertensão
arterial pulmonar e estenoses valvares.
Causas de sobrecarga de volume: insuficiências
valvares.
A sobrecarga ou aumento de câmaras pode gerar
no ECG alterações da onda P e/ou do complexo
QRS, com aumento de amplitude, duração ou
desvio do eixo elétrico do vetor que representa um
fenômeno específico.
Sobrecargas atriais

Normal= onda P positiva em D1 e aVF, todas com a
mesma morfologia e precedendo cada QRS, com
vetor SÂP entre 0 e +90. As melhores derivações
para a análise da onda P são D2 (plano frontal) e V1
(plano horizontal).
Sobrecarga atrial direita (SAD)
Na SAD, o componente inicial da onda P fica mais
amplo e, com isso, forma-se uma onda P
pontiaguda com amplitude > 0,25 mV, desviando o
SÂP para a direita e/ou para frente.
Em V1, ocorre aumento da porção inicial positiva (>
0,15 mV).

A morfologia pontiaguda é mais facilmente
visualizada nas derivações D1, D2 e aVF no plano
frontal.
 Natalia Quintino Dias

Em casos de cor pulmonale crônico, pode-se
observar a onda P “pulmonale”, que se desvia para
a direita, além de +60°, tornando-se negativa em
aVL e ampla em D2, D3 e aVF.
Sobrecarga atrial esquerda (SAE)
Na SAE, o componente final da onda P aumenta a
duração (≥ 0,12 s), levando ao prolongamento
dessa onda, eventualmente com a morfologia em
“corcova”.

Em V1, a onda P normalmente tem a morfologia
isodifásica. Quando há aumento do átrio esquerdo,
esse componente negativo em V1 aumenta,
levando ao aparecimento do famoso sinal de
Morris.

As seguintes alterações da onda P indicam SAE:
• Aumento de sua duração (≥ 0,12 s).
• Ondas alargadas e com entalhe em D2
(corcova de camelo).
• Onda P com componente negativo aumentado
(lento e profundo) em V1.
• Índice de Morris (onda P negativa em V1 ≥ 1
mm2)
Sobrecarga biatrial
Caracteriza-se pela apresentação simultânea de
achados de SAD e SAE, com uma onda P com
aumento de amplitude e, ao mesmo tempo, com
duração aumentada.











 Natalia Quintino Dias

Sobrecargas ventriculares
O vetor representante do complexo QRS orienta-se
para a esquerda e para trás. À medida que progride
uma sobrecarga ventricular, deve ocorrer aumento
da amplitude da câmara acometida e/ ou desvio do
eixo elétrico do SÂQRS.
Sobrecarga do ventrículo direito (SVD)
Desvio do eixo do QRS para a direita (além de +90°)
no plano frontal; ou seja, negativo em D1
(derivação esquerda) e positivo em aVR (derivação
direita).
Critérios de SVD:
• Eixo do SÂQRS à direita de +110°.
• Onda R ampla em V1 ou V2 e S profundas nasderivações opostas (V5 e V6).
• Morfologia qR ou qRs em V1 ou em V1 e V2.
• Padrão strain nas derivações direitas.
• R V1 + S V5-V6 > 10,5 mm
As patologias que causam SVD são: hipertensão do
território arterial pulmonar e estenose valvar
pulmonar (em algumas cardiopatias congênitas),
com estreitamento da superfície que abre da valva
pulmonar, que une o VD à circulação arterial
pulmonar.
QRS normal = negativo em V1 e V2 e + em V5 e V6
Sobrecarga do ventrículo esquerdo (SVE)
Os critérios de SVE são:
- Aumento da amplitude das ondas R nas
derivações esquerdas e ondas S nas derivações
direitas.
- Alterações secundárias da repolarização do VE, ou
seja, o segmento ST e a onda T se opõem ao QRS =
strain (O padrão de strain ocorre porque o
miocárdio ventricular fica tão espessado que a
repolarização sofre esse “impacto”).
Os principais critérios de SVE (Sokolow e Cornell)
levam em consideração o aumento de amplitude
nas derivações esquerdas, mas há outros critérios
(Romhilt) que consideram achados adicionais,
como a presença de SAE, o distúrbio de condução
do ramo esquerdo e o desvio do eixo para a
esquerda.
Sokolow= Onda R em V5 ou V6 + onda S em V1 ou
V2 > 35mm.


 Natalia Quintino Dias

Sobrecargas biventriculares
Normalmente ocorre desvio do eixo do QRS para a
direita no plano frontal (SÂQRS > +90°) associado
ao aumento da voltagem do QRS nas derivações
precordiais, com critérios de SVE presentes de
acordo com os índices de Sokolow ou de Cornell.
Podem também ser encontrados amplos
complexos RS nas derivações precordiais, grandes
ondas R em V1 e grandes ondas S em V6 (SVD),
bem como pronunciadas ondas R em V5/V6 e
pronunciadas ondas S em V3 (SVE).




















































 Natalia Quintino Dias

Bloqueios
Quando os ventrículos são despolarizados pelo
sistema de condução especializado composto pelo
feixe de His e suas ramificações, o estímulo é
propagado com maior velocidade. O feixe de His
divide-se no ramo direito e no ramo esquerdo. O
ramo esquerdo sofre mais uma subdivisão, suas
porções anterossuperior, posteroinferior e
anteromedial.

Se, por acaso, o estímulo sofrer um atraso ou uma
interrupção em sua via normal, a condução
daquela região passará a ser mais lenta, com a
corrente propagando-se de célula a célula. Essas
alterações podem ocorrer por motivo estrutural ou
funcional.
Os bloqueios de ramo referem-se aos processos
patológicos que atrasam ou interrompem a
condução no ramo direito (BRD) ou no ramo
esquerdo (BRE). Quando o problema ocorre nas
subdivisões do ramo esquerdo, o termo usado é
bloqueio divisional (BDAS, BDPI e BDAM).
Bloqueio de ramo direito (BRD)
No BRD, o estímulo que caminha pelo ramo
esquerdo despolariza o septo e a parede livre do
VE e somente depois ocorre a despolarização
tardia e anômala do VD. Isso faz aparecer uma
onda lenta direcionada para o VD, que aumenta a
duração do QRS (> 0,12 s) e desvia o eixo do vetor
SÂQRS para frente.
A derivação mais representativa do que ocorre é
V1 (uma das derivações direitas), onde aparece
uma morfologia rSR’ que se assemelha a uma letra
M, por conta da onda lenta de despolarização do
VD.

No plano frontal, observamos ondas S lentas em D1
– “onda S empastada” (espelho da onda R de aVR)
e no plano horizontal, ondas S lentas em V6
(espelho da onda R’ de V1).




 Natalia Quintino Dias

Critérios de BRD
• QRS ≥ 0,12 s;
• Desvio do eixo para frente (aparecimento de
rSR’ ou rsR’ em V1);
• Ondas S lentas em D1, aVL, V5 e V6;
• Ondas qR em aVR com ondas R empastadas;
• Eixo elétrico de QRS variável, tendendo para a
direita no plano frontal.
Quando ocorre uma pequena onda r’ em V1, que não torna a duração do QRS ≥ 0,12 s, dá-se o nome de
distúrbio de condução do ramo direito ou atraso final de condução.
Bloqueio de ramo esquerdo (BRE)
Quando há BRE, o QRS perde sua morfologia
polifásica característica e passamos a ver um QRS
alargado, monofásico e um serrilhado que faz
lembrar uma torre, sobretudo nas derivações
esquerdas (D1, V5 e V6).

Critérios de BRE
• QRS alargado (≥ 0,12 s);
• Ausência de q em D1, V5 e V6;
• Ondas R alargadas (torre) em D1, aVL, V5 e V6;
• Orientação do SÂQRS normal (esquerda e
atrás), entre −30° e +60°;
• Ondas S largas em V1 e V2;
• Ondas T invertidas nas derivações esquerdas.
 Natalia Quintino Dias

Para diferenciar os bloqueios de ramo: olhe para
V1 e considere a alavanca para dar seta do carro:
- Para dar seta para a direita, você desloca a
alavanca para cima; portanto, se V1 estiver
“positivo”, temos BRD.
- Para dar seta para a esquerda, você desloca a
alavanca para baixo; logo, se V1 “negativo”, temos
BRE.

Bloqueios divisionais
Os bloqueios das divisões do ramo esquerdo
atrasam o estímulo, porém sem causar o
alargamento do QRS (< 0,12 s), e desviam o eixo em
um dos planos (horizontal ou frontal).
O que mais costuma cair em provas é o BDAS, que
é também o mais frequente.
É comum aparecer a coexistência de BRD com
BDAS, encontrada na miocardiopatia chagásica.

Bloqueio divisional anterossuperior (BDAS)
Desvio do eixo para a esquerda (além de −30°) e
para cima. Portanto, encontraremos ondas
negativas tipo rS nas derivações inferiores (D2, D3
e aVF).
A onda S em D3 é sempre maior que em D2 porque
o eixo está mais próximo de −60° do que de −120°.
No plano horizontal, observa-se redução da
progressão de R em V1-V3 devido à orientação do
QRS mais para trás do que o normal.
Critérios BDAS
• Eixo elétrico de QRS além de −30°;
• rS em D2, D3 e aVF com S3 maior que S2; QRS
com duração < 120 ms;
• Onda S de D3 com amplitude maior que 15
mm (ou área equivalente);
• qR em D1 e aVL com tempo da deflexão
intrinsecoide maior que 50 ms ou qRs com “s”
mínima em D1;
• qR em aVL com R empastado;
• Progressão lenta da onda r de V1 até V3;
• Presença de S de V4 a V6.








 Natalia Quintino Dias

Bloqueio divisional posteroinferior (BDPI)
É sempre importante diferenciar de outras causas
de desvio do eixo para a direita, como SVD, BRD e
TEP, por exemplo.
Critérios para BDPI
• Eixo elétrico de QRS no plano frontal orientado
• para a direita > +90°;
• qR em D2, D3 e aVF com R3 > R2 e deflexão
intrinsecoide > 50 ms;
• Onda R em D3 > 15 mm (ou área equivalente);
• Tempo de deflexão intrinsecoide aumentado
em aVF, V5-V6 maior ou igual a 50 ms;
• rS em D1 com duração < 120 ms, podendo
ocorrer progressão mais lenta de “r” de V1 a
V3;
• Onda S de V2 a V6.
Portanto, enquanto o BDAS desvia o eixo para a
esquerda, o BDPI desvia para a direita.
