PEEPC – PROJETO DE EXECUÇÃO E ESPECIFICAÇÃO
DAS PROTEÇÕES COLETIVAS E TESTE DE CARGAS
TESTE DE CARGA DAS
PROTEÇÕES COLETIVAS.
ALEXANDER NEVES DA SILVA
� Engenheiro Civil
� Engenheiro de Segurança do Trabalho
� Gestor Ambiental
� Prêmio ADEMI 2010 – Sustentabilidade � Prêmio ADEMI 2010 – Sustentabilidade
Ambiental
� Prêmio Vitae Rio 2011 – Categoria Prata
� Prêmio Vitae Rio 2012 – Categoria Ouro
� Diretor Executivo na Seven Prev
Consultoria Ocupacional e Ambiental
PRÉ-REQUISITOS LEGAIS
�
� NR-18 Item 18.35.1
� RTP 01
Medidas de Proteção contra
Quedas de Altura - Item 4.1.1Quedas de Altura - Item 4.1.1
Projeto de Fiscalização na Indústria da
Construção Civil
� Notificação Padrão - Proteções Coletivas
SRTE/RJ
PRINCIPAIS PROTEÇÕES
COLETIVAS PROVISÓRIAS
1 – PLATAFORMA PRINCIPAL
� Instalação na altura da 1ª laje em todo o perímetro da construção
� Dimensões: 2,50m de projeção horizontal + complemento de 0,8m com
inclinação de 45º, a partir da extremidade.
� Material, resistência e integridade: material de boa qualidade com
resistência suficiente para suportar os impactos a que estarão sujeitos.
� Projeto de dimensionamento contendo memória de cálculo, esforços,
capacidade máxima de carga e detalhamento da instalação
� Realização de teste de carga, de modo a comprovar a resistência e
eficiência do sistema.
2 – PLATAFORMAS SECUNDÁRIAS
� Instaladas de 3 em 3 lajes a partir da plataforma principal, percorrendo
todo o perímetro da construção
� Dimensões: 1,40m de projeção horizontal + complemento de 0,8m com
inclinação de 45º, a partir da extremidade.
� Material, resistência e integridade: material de boa qualidade com
resistência suficiente para suportar os impactos a que estarão sujeitos.resistência suficiente para suportar os impactos a que estarão sujeitos.
� Projeto de dimensionamento contendo memória de cálculo, esforços,
capacidade máxima de carga e detalhamento da instalação
� Realização de teste de carga, de modo a comprovar a resistência e
eficiência do sistema.
ESTUDO DE CASO 1
Esforços solicitantes da
Plataforma Principal de Proteção
DIAGRAMA DE DEFORMAÇÃO DA
PLATAFORMA PRINCIPAL (PERFIL METÁLICO)
4 - POÇO DE ELEVADOR
� Dimensões: altura mínima de 1,20m, em material resistente – 150 Kgf/ metro
linear no centro de cada travessão (no caso de sistema em guarda corpo)
� Revestimento em tela de resistência comprovada (teste de carga) de
150Kgf/metro linear e malha com abertura de intervalo entre 20mm e 40mm.
� Rigidamente fixado à estrutura da edificação
� Instalação de assoalho em toda a área do poço de elevador, em material
resistente.
� Projeto de dimensionamento contendo memória de cálculo, esforços,
capacidade máxima de carga e detalhamento da instalação.
� Realização de teste de carga, de modo a comprovar a resistência e eficiência do
sistema.
5 – ABERTURAS DE PISO
� Todas as aberturas nas lajes ou pisos, não utilizadas para transporte
vertical de materiais e equipamentos, devem ser dotadas de proteção sólida,
na forma de fechamento provisório fixo (assoalho com encaixe) de maneira
a evitar seu deslizamento ou por sistema GcR – guarda corpo e rodapé;
� A proteção deve ser inteiriça, sem apresentar frestas ou falhas, fixada em
peças de perfil metálico ou de madeira, projetada e instalada de forma apeças de perfil metálico ou de madeira, projetada e instalada de forma a
impedir a queda de materiais, ferramentas e/ou outros objetos, capaz de
resistir a um esforço vertical de, no mínimo, 150Kgf/metro linear, no centro
da estrutura;
� Realização de teste de carga, de modo a comprovar a resistência e
eficiência do sistema.

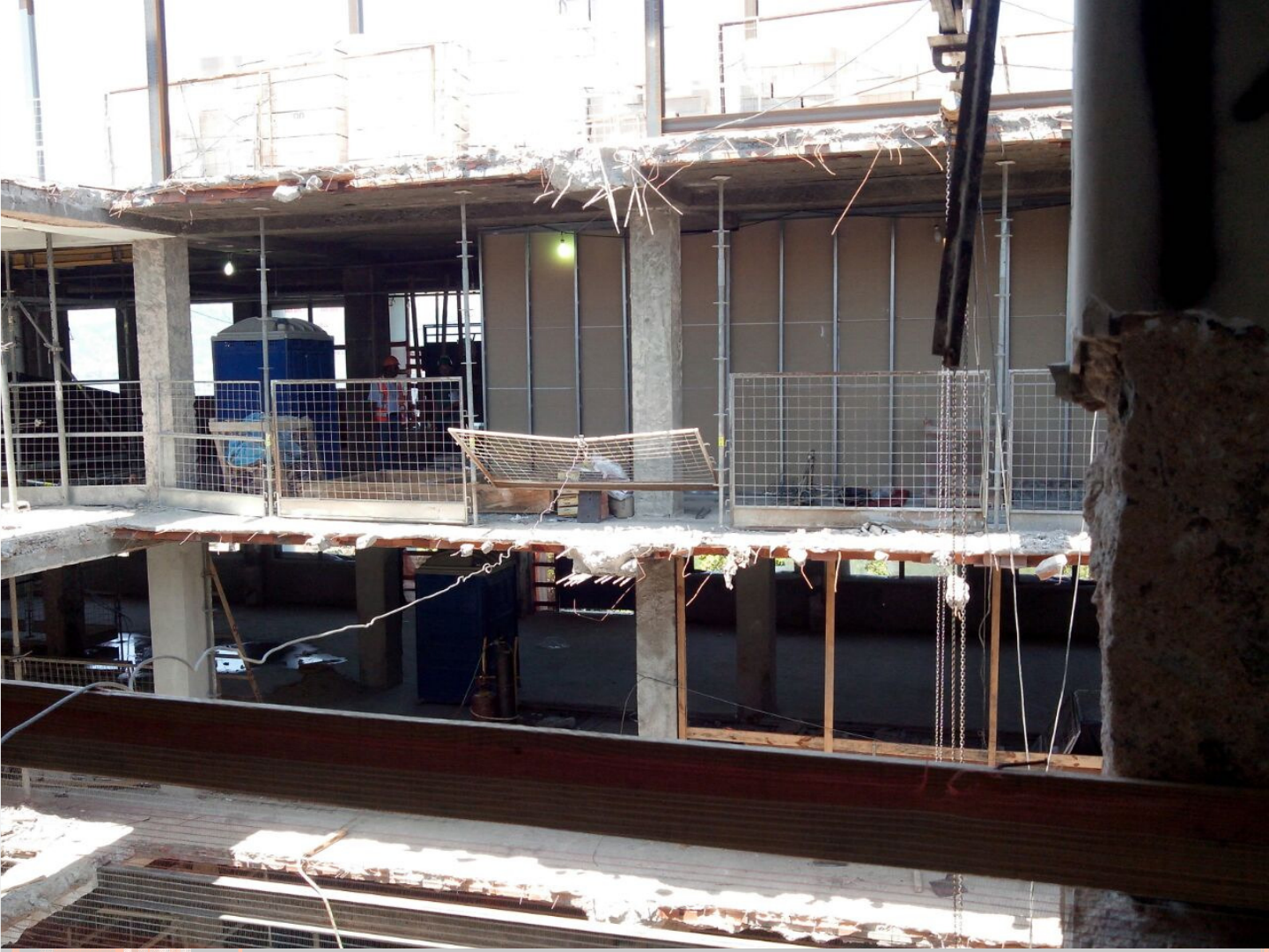

6 – SISTEMA GUARDA CORPO/RODAPÉ
� Instalação a partir do início dos serviços necessários à concretagem da
primeira laje;
� Dimensões: altura mínima de 1,20m (travessão superior), 0,70m –
travessão intermediário, 0,20m – rodapé, fixados em montantes verticais. –
Sistema guarda corpo/ rodapé;
� Quando a altura de 1,20m (um metro e vinte centímetros) definida para o
travessão superior for insuficiente para atender as medidas necessárias à
execução segura de determinado tipo de atividade, o travessão superior
será obrigatoriamente elevado até o nível compatível com o serviço
realizado, atentando-se para que as dimensões verticais entre travessões e
rodapé não sejam maiores que 0,50m (cinquenta centímetros) com
fechamento com tela de arame galvanizado de nº. 14 (quatorze) ou
material de resistência e durabilidade equivalente.
� Quando composto por elementos metálicos o GcR poderá apresentar
diferentes sistemas de fixação sendo viável, ainda, a combinação de estrutura
metálica com peças de madeira, desde que atendidas as características
mínimas de segurança e resistência definidas para o sistema GcR.
� Projeto de dimensionamento contendo memória de cálculo, esforços,
capacidade máxima de carga e detalhamento da instalação.
� Realização de teste de carga, de modo a comprovar a resistência e eficiência
do sistemado sistema
ESTUDO DE CASO 2
� O elemento horizontal superior é constituído por cabo de aço ou tubo
metálico, instalado a uma altura de 1,20m (um metro e vinte centímetros) do
piso ou plataforma de trabalho, funcionando como parapeito; Cabo de aço
tracionado por meio de dispositivos tensores;
� Elemento inferior constituído de cabo de aço ou tubo metálico é instalado
junto ao piso, fixado no espaçamento uniforme de 0,50m (cinquenta
7 - SISTEMA DE PROTEÇÃO COM
CABO DE AÇO
junto ao piso, fixado no espaçamento uniforme de 0,50m (cinquenta
centímetros), de forma que não haja abertura entre o piso e o elemento
inferior superior a 0,03m (três centímetros), funcionando também como
estrutura de fixação da tela;
� Fixação do sistema é feita na estrutura definitiva do edifício em construção
por meio de dispositivos que garantam resistência a esforços de impacto
transversais de 150 kgf/metro linear;
� A tela deverá ter amarração contínua e uniforme nos elementos superior e
inferior, cobrindo todo o vão e na sua extremidade e fixada (amarrada) em
toda a dimensão vertical;
� Em qualquer ponto do sistema (elementos superior e inferior, tela ou rede e
fixação) deve haver uma resistência mínima a esforços horizontais de
150kgf (cento e cinquenta quilogramas-força);
� Projeto de dimensionamento contendo memória de cálculo, esforços,
capacidade máxima de carga e detalhamento da instalação;
� Realização de teste de carga, de modo a comprovar a resistência e
eficiência do sistema.eficiência do sistema.
8 - LINHAS DE VIDA
� Utilização obrigatória nas seguintes atividades:
� Trabalho em telhados, andaimes, periferia de obra, atividades acima de 2m
para fixação do cinto de segurança e/ou dispositivo trava quedas.
� Projeto de dimensionamento e fixação com especificação do material
utilizado, forma de utilização e tensionamento adequado.
� As edificações com no mínimo quatro pavimentos ou altura de 12m (doze
metros), a partir do nível do térreo, devem possuir previsão para a
instalação de dispositivos destinados à ancoragem de equipamentos de
sustentação de andaimes e de cabos de segurança para o uso de proteção
individual.
ESTUDO DE CASO 3
TABELA DE CABO DE AÇO
9 - TALUDES DE ESCAVAÇÃO
� Responsável técnico, legalmente habilitado.
� Projeto de contenção, levando em conta as condições geológicas e
parâmetros geotécnicos – ângulo de atrito, coesão; condições
geoclimáticas; alteração do nível do lençol freático, possíveis cargas e
sobrecargas ocasionais e possíveis vibrações. Obrigatória a memória de
cálculo, especificação técnica da proteção adotada, com croquis e ART.
ESTUDO DE CASO 4
