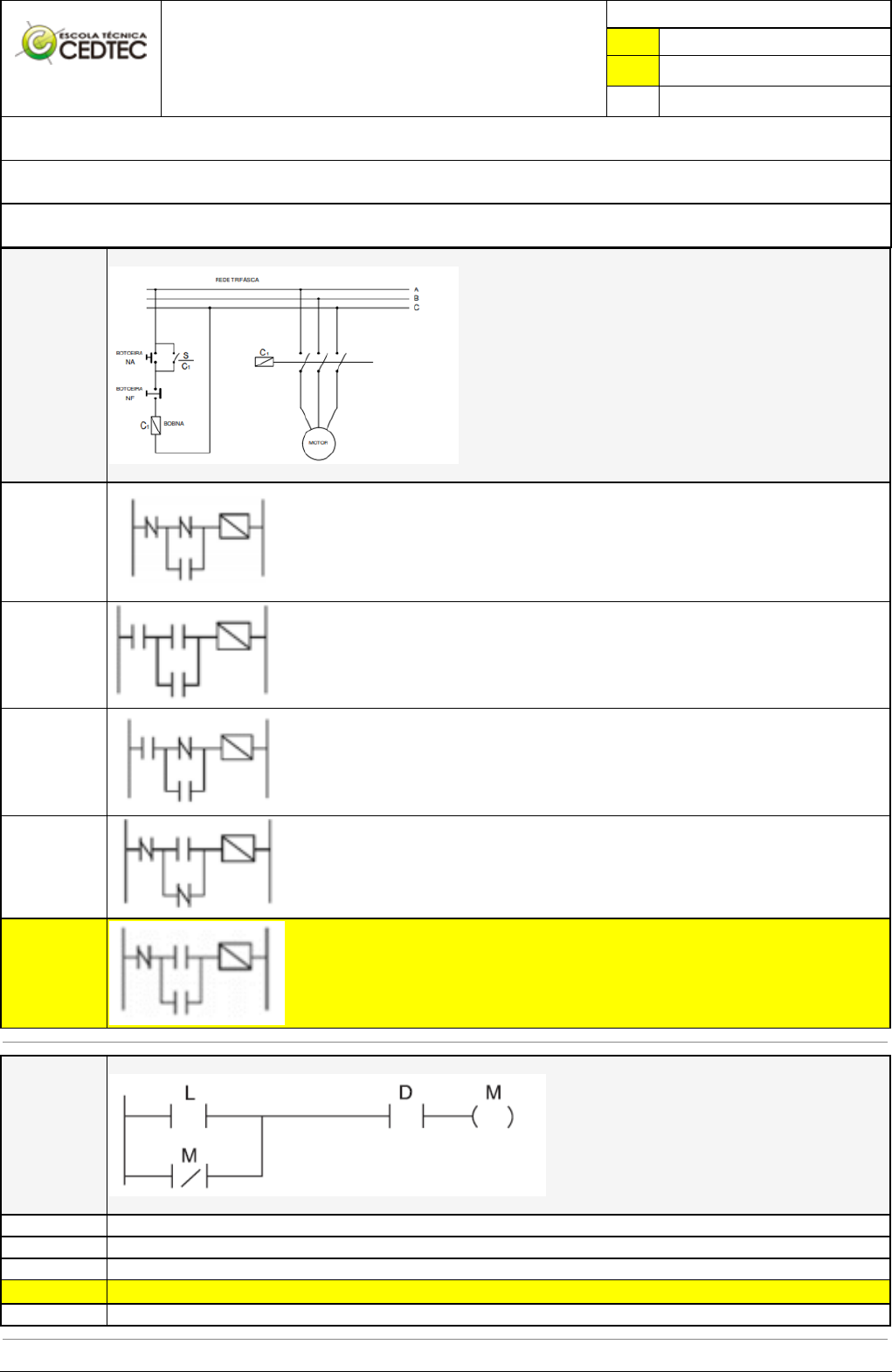

A figura a seguir apresenta um circuito de acionamento direto de um motor:
O acionamento por meio de um PLC, utilizando a programação por meio da diagramação Ladder, é o que se apresenta em:
X
[350021_180142]
Questão
002
Observe, abaixo, parte de um diagrama Ladder para a programação de um CLP.
Nesta parte do diagrama, a saída M está:
Ligada a partir de um pulso em D e desligada a partir de um pulso em L.
Nunca ligada, independente das entradas L e D.
Ligada a partir de um pulso em L e desligada a partir de um pulso em D.
X Ligada com sinal simultâneo em L e em D.
Sempre ligada, independente das entradas L e D.
Pincel Atômico - 08/09/2023 10:41:00 2/2
[350019_180140]
Questão
003
Um dos equipamentos mais versáteis utilizados na automação industrial da atualidade é o PLC, cuja sigla em inglês significa:
Programmable Logical Control
Program Logical Controller
X Programmable Logic Controller
Program Logic Control
Programmable Logicale Controla
[350018_180144]
Questão
004
A figura 5 apresenta um diagrama ladder de referência.
Dado o diagrama da figura 5, considerando A, B e C como entradas digitais, é CORRETO afirmar que:
X M1 e M2 não funcionam de forma conjunta.
M1,M2 e M3 sempre estão funcionando simultaneamente.
M2 e M3 sempre estão funcionando simultaneamente.
M2 e M3 não funcionam de forma conjunta.
M3 e M1 só funcionam de forma conjunta.
