Torção
223
Resolução: Steven Róger Duarte

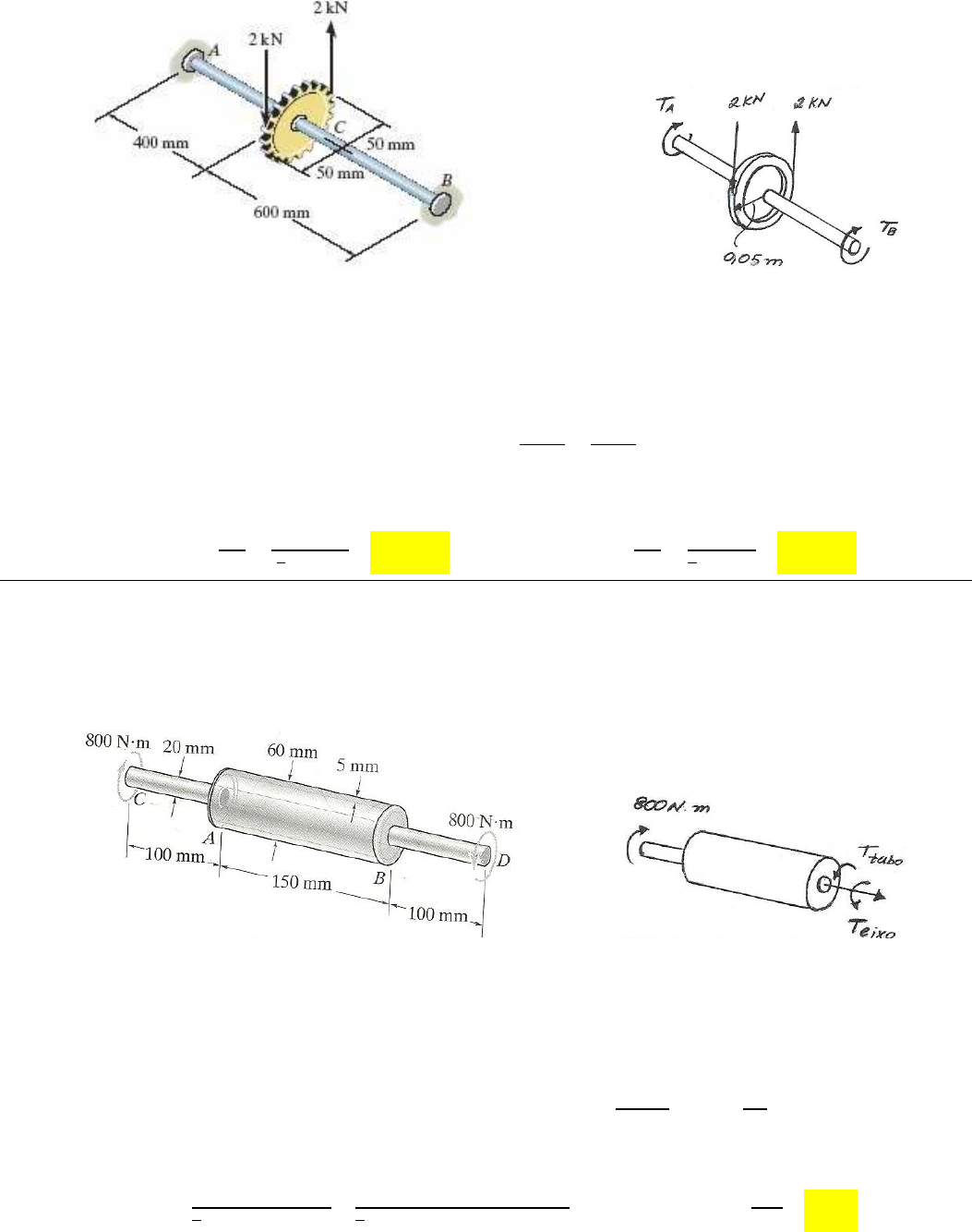

5.77. O eixo é feito de aço-ferramenta L2, tem diâmetro de 40 mm e está preso em suas extremidades A e
B. Se for submetido ao conjugado, determine a tensão de cisalhamento máxima nas regiões AC e CB.

 Figura 5.77

 ∑ ;
 TA + TB – 200 = 0 [1]
 TA = 1,5TB [2]
Substituindo TA na equação [1], obtemos: TB = 80 N.m e TA = 120 N.m ( ) = 9,55 MPa ; ( ) = 6,37 MPa
5.78. O eixo composto tem uma seção média que indica o eixo maciço de 20 mm de diâmetro e um tubo
soldado a flanges rígidas em A e B. Despreze a espessura das flanges e determine o ângulo de torção da
extremidade C do eixo em relação à extremidade D. O eixo é submetido a um torque de 800 N.m. O
material é aço A-36.

 Figura 5.78

 ∑ ;
 Ttubo + Teixo – 800 = 0 [1] ( ) = ( )Teixo [2]
Substituindo Ttubo na equação [1], obtemos: Teixo = 18,632 N.m e Ttubo = 781,38 N.m ( ) = (0,00553536 rad) x = 0,317°
