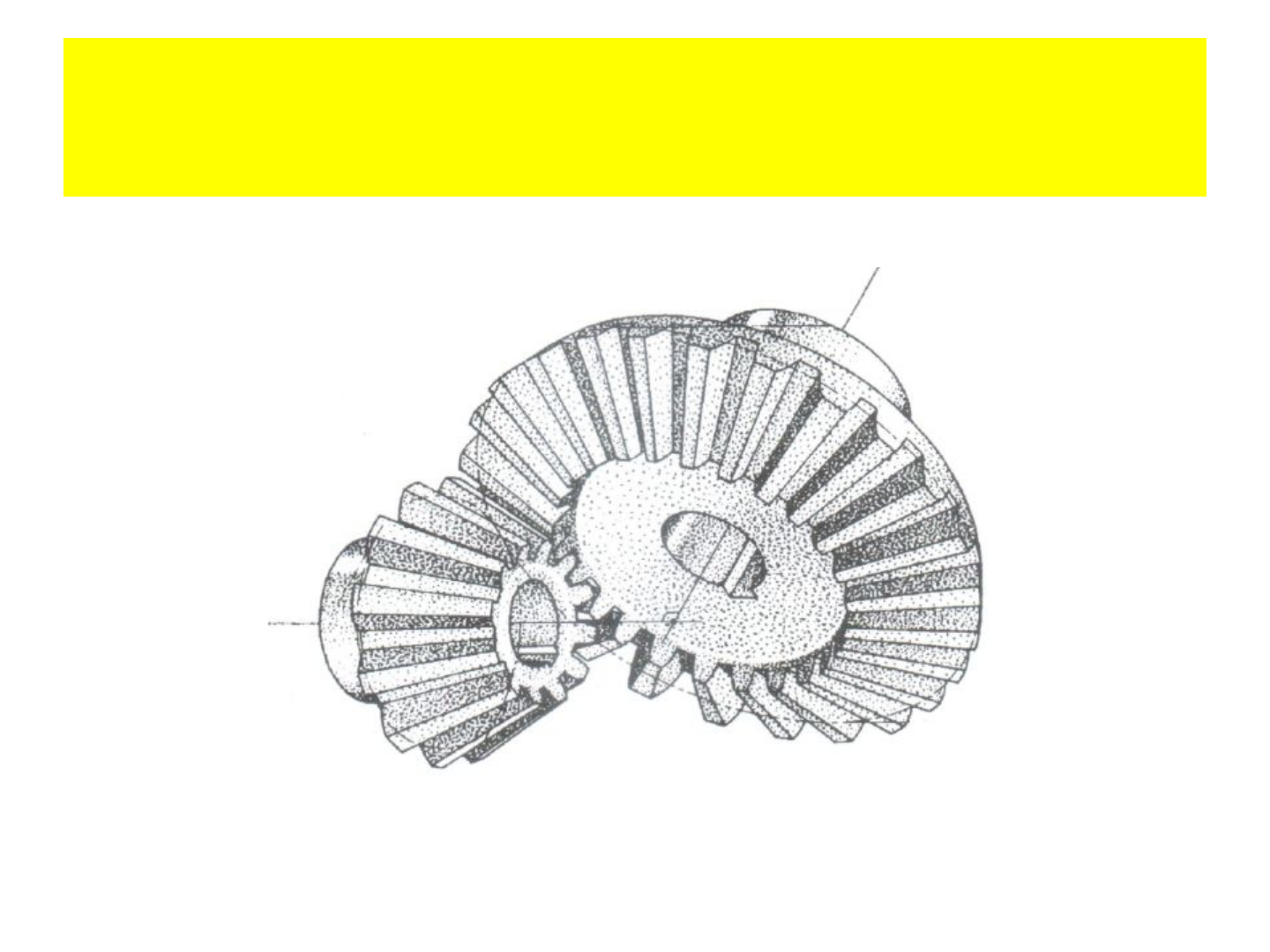

ENGRENAGENS CÔNICAS
Engrenagens cônicas
• São adequadas aos casos em que efetua a transmissão de
potência entre árvores que se cruzam, ou melhor, em que
não há paralelismo. Isto porque o engrenamento cônico
serve a qualquer disposição geométrica das árvores,
conforme mostrado, onde o ângulo de interseção pode ser
menor ou maior. O caso em que estão perpendiculares é o
mais comum e o de rendimento mais eficiente.
Engrenagens cônicas de dentes retos
• O par é empregado com mais
frequência e eficiência quando as
árvores se cruzam no ângulo de
interseção em 90°.
• Os dentes das rodas cônicas têm
um formato também cônico, o
que dificulta a sua fabricação,
diminui o nível de precisão desta
e requer uma montagem
minuciosa para o funcionamento
adequado.
• A engrenagem cônica também é
usada simplesmente para mudar
o sentido de rotação e alterar a
direção das forças.
• Na figura ao lado observa-se que
há uma correção nos dentes: o do
pinhão está mais aguçado.
Engrenagens cônicas de dentes retos
• Engrenagens cônicas de dentes
retos são utilizadas geralmente
para velocidades no circulo
primitivo de até 5m/s, quando o
nível de ruído não é importante.
Disponíveis em muitos
tamanhos comerciais, elas
apresentam um custo de
produção menor que o de
outras engrenagens cônicas,
principalmente quando
fabricadas em pequenas
quantidades. A Figura ilustra ao
lado ilustra bem a largura
variável desse tipo de
engrenagem com dentes retos.
Engrenagens cônicas de dentes retos
http:////upload.wikimedia.org/wikipedia/commons/1/16/Bevel_gear.jpg
Engrenagens cônicas de dentes retos
http://www.flickr.com/photos/jaylake/2793508745/
Engrenagens cônicas de dentes retos
Recomenda-se o uso em
baixas velocidades, a menos
que o processo de fabricação
seja efetivamente preciso.
Entretanto, são engrenagens
de difícil execução.
Segundo alguns autores,
para não haver transmissões
ruidosas, deve-se usar de
uma redução de transmissão
de até 1:4, enquanto para
cônica espirais pode-se
chegar a 1:7.
Engrenagens cônicas de dentes retos
Conforme ocorre
usualmente com pares
de engrenagens,
deseja-se reduzir as
velocidades angulares
na fonte para ganhar
torque. Mas nem
sempre é assim. No
caso ao lado, a entrada
de potência ocorre
pela coroa e atrelado
ao eixo do pinhão está
a ferramenta de
operação, um
esmagador de espigas.
Engrenagens cônicas de dentes retos
• A espessura variável das
engrenagens cônicas faz
com que seu processo de
fabricação seja bastante
elaborado.
• A espessura frontal é
tomada junto a
circunferência primitiva,
que governa a
cinemática do
componente.
Engrenagens cônicas de dentes retos
γ - ângulo primitivo do pinhão;
Dpp = Diâmetro primitivo do pinhão;
Γ - ângulo primitivo da coroa;
Dpc = Diâmetro primitivo da coroa;
Ao = geratriz do cone;
b= largura da engrenagem;
Engrenagens cônicas de dentes retos
• Os diâmetros primitivos são
definidos pelas bases dos
cones primitivos, que por sua
vez são definidos pelo ponto
comum nas extremidades
maiores dos dentes, de maior
espessura.
• Ângulos primitivos (δc e δp) são definidos pelos eixos das
engrenagens e as geratrizes
dos cones primitivos. Para θ=
90o tem-se:
Engrenagens cônicas de dentes retos

• Quando duas engrenagens cônicas se
acoplam, seus cones primitivos se
conectam ao longo de uma reta comum.
• Para que se tenha o engrenamento
perfeito, as extremidades maiores do par
deverão se situar num círculo cujo
centro está no vértice comum cujo raio é
a geratriz dos cones primitivos.
• Na realidade isso somente acontece em
um ponto, fato que torna as
engrenagens cônicas de dentes retos
ruidosas e com trepidação. Quanto
maiores os dentes e em menor número,
maior a trepidação.
• Perceba que este fenômeno não
acontece com as ECR.
Linha de ação trocada
Dados construtivos
Os dados construtivos são sempre os
externos, ou seja, se referem à base maior
dos cones primitivos.
Chama-se de roda ideal aquela gerada pelo
rolamento do cone complementar sobre
um plano. Permite estudar o perfil do
dente e escolher o número da fresa de
disco.
Estabelecido o número de dentes,
estima-se por fórmulas adequadas o valor
do módulo médio. O módulo médio é o
que corresponde ao ponto médio do
dente; porém, o módulo que caracteriza a
engrenagem é o módulo externo, que
corresponde à interseção da geratriz com a
superfície do cone complementar.
Estimado o módulo médio, determina-se o
módulo externo, que é o valor
normalizado.
Fonte: Escola PROTEC - SP
Engrenagens cônicas de dentes retos
• A forma evolvental (evolvente esférica)
não é usada por questões de fabricação, ou
seja, não há um processo de geração capaz
de produzir a forma evolvente. Se esta
fosse usada, seria conforme mostrado na
figura ao lado. O perfil normalmente
empregado é o octóide.
• Padronização: Embora não sejam
intermutáveis (o par deve ser fabricado em
conjunto, pois processos diferentes para
obtenção de pinhão e coroa impedem o
bom acoplamento) a definição das
dimensões dos dentes é padronizada.
• As normas estabelecem um único ângulo
de pressão α=20o . Diferentemente das
engrenagens cilíndricas, as dimensões dos
dentes do pinhão e coroa são diferentes.
Engrenagens cônicas - Padronização
Pinhão 13 14 15 16
Coroa ≥ 30 ≥ 20 ≥ 17 ≥ 16
 INTERFERÊNCIA
Com base no ângulo de pressão frontal padronizado em 20º os números
mínimos de dentes do pinhão e da coroa para evitar a interferência são os
seguintes (veja que não pode haver acoplamento de duas engrenagens
cônicas iguais com 13 dentes!)
Fabricação de cônicas
A chamada correção dos dentes das cônicas é feita para que o dente
Tenha sua espessura variável, possibilitando o engrenamento do par.
Fabricação de engrenagens cônicas
Visita a ENGREMEC
Engrenagens cônicas – fabricação
Gleason tradicional
• Engrenagens
cônicas
produzidas
no sistema
Gleason,
desde
módulo 1 a
22 em
diâmetro
máximo de
860 mm.
Engrenagens cônicas – Gleason
modificado
Engrenagens cônicas - forças
As forças atuantes em
uma engrenagem cônica
estão mostradas na
figura. Considera-se que
as forças estão atuando
no ponto central do
dente.
Engrenagens cônicas - forças
A componente
tangencial é:
As outras
componentes são :
Os cálculos das Fa e Fr devem ser feitos e computados
para o correto dimensionamento das árvores.
Tipos de Engrenagens cônicas
• As engrenagens cônicas podem ser
classificadas como:
• Engrenagens cônicas de dentes retos ♣
• Engrenagens cônicas espirais♣
• Engrenagens cônicas zerol♣
• Engrenagens hiperbolóides (ou,
abreviadamente, hipóides)♣
• Engrenagens espiróides (ou espiroidais)♣
Engrenagens cônicas Zerol
Engrenagens cônicas ZEROL® são um tipo de
engrenagem patenteada com dentes curvos,
mas com ângulo de espiral nulo. Os esforços
axiais neste tipo de engrenagem não são tão
altos quanto aqueles das engrenagens
cônicas espirais. Conseqüentemente,
aplicam-se no lugar das engrenagens cônicas
de dentes retos. A engrenagem zerol é
produzida pela mesma ferramenta utilizada
para gerar a engrenagem cônica de espiral
comum.
Para fins de projeto, geralmente, usa-se o
mesmo procedimento indicado para
engrenagens cônicas de dentes retos,
substituindo, ao final, a engrenagem por uma
zerol. Um par de engrenagens cônicas zerol é
ilustrado pela Figura ao lado.
Engrenagens cônicas espirais
• Engrenagens cônicas
espirais são recomendadas
para maiores velocidades
e para onde os níveis de
ruídos forem importantes.
As engrenagens cônicas
espirais são a contraparte
cônica das engrenagens
helicoidais. A Figura ao
lado mostra um par de
engrenagens cônicas
espirais engrenadas.
Engrenagens cônicas hipóides
• Engrenagens hipóides ou
hiperbolóides são normalmente
utilizadas no caso de aplicações
envolvendo de engrenagens cônicas,
mas com eixos deslocados, inversos,
como em diferenciais automotivos.
Tais engrenagenstêm este nome
pois suas superfícies primitivas são
hiperbolóides de revolução. A
interação entre os dentes destas
engrenagens consiste em uma
combinação de rolamento com
deslizamento ao longo de uma linha
reta, sendo semelhante ao que
ocorre nas engrenagens sem-fim. A
Figura mostra um par de
engrenagens hiperbolóides
engrazada.
Engrenagens cônicas espiroidais
• Engrenagens
espiróides são
semelhantes às
hipóides, porém com
deslocamentos
maiores, o pinhão
começa a parecer com
um parafuso sem-fim
em cone.
• A Figura ao lado
auxilia na classificação
de engrenagens
cônicas em espiral.
Falhas em engrenagens cônicas
Falhas em engrenagens cônicas
Redutor MAUSA Tipo RG 1-75
empresa Aracruz Celulose
PAR COROA E PARAFUSO SEM-FIM
• O parafuso de rosca sem fim, ou o par
coroa/parafuso-sem-fim (CPSF) é um tipo de
engrenamento no qual o movimento circular gerado
pelo parafuso movimenta uma engrenagem coroa.
PAR COROA E PARAFUSO SEM-FIM
• A transmissão de potência
entre árvores não paralelas
pode esquematizada de
modo que diversos tipos de
engrenamento sejam
gerados pelo deslocamento
do pinhão. Assim sendo, os
eixos passam a não se
cruzar. O caso extremo
dessa natureza é o par
coroa/parafuso-sem-fim
(CPSF).
PAR COROA E PARAFUSO
SEM-FIM
PAR COROA E PARAFUSO
SEM-FIM
• O sem fim é um parafuso especial de acionamento, assemelha-se
a uma rosca ACME, mas suas medidas obedecem à padronização
particular.
•
•
•
•
•
• A coroa é semelhante a uma engrenagem helicoidal, mas o
formato dos dentes depende do seu processo de fabricação.
• Na realidade, um parafuso poderia ser idealizado como uma
engrenagem helicoidal, no qual seu dente realizou uma revolução
completa em torno do seu eixo axial. Nestas condições
hipotéticas, o perfil dos dentes do parafuso seria evolvental e este
componente poderia ser usado para conduzir engrenagens
helicoidais.
PAR COROA E PARAFUSO
SEM-FIM
• Mas os parafusos não são fabricados assim; são torneados ou
então laminados. Entretanto, é possível garantir um
acoplamento com a coroa nestas condições que a coroa tenha
sido cortado por uma fresa com mesmo diâmetro e forma do
dente do parafuso. O par CPSF será conjugado, mas a coroa
não terá dentes evolventais, pois o parafuso possui superfícies
típicas das roscas usuais.
• O processo de fabricação da coroa de certo modo se beneficia
desta característica, pois é feito exatamente por ferramentas
de fresagem que são parafusos de corte.
PAR COROA E PARAFUSO
SEM-FIM
• Então, a mais das vezes as superfícies dos dentes das coroas
são diferentes das ECH padronizadas, sendo retos no lugar
de evolventais, por conta de seu acoplamento se dar com
um parafuso. Também o formato superior dos dentes
apresenta-se abaulado, por conta do acoplamento com o
parafuso.
PAR COROA E PARAFUSO
SEM-FIM
• Características básicas:
• Enquanto os parafusos comuns de
acionamento costumam ter uma entrada, o
PSF pode ter várias. Se não houvesse entradas
múltiplas, o passo da coroa vai ser grande,
resultando em dentes grandes e não
padronizados, a razão de contato também
diminui.
PAR COROA E PARAFUSO
SEM-FIM
• Pa(passo axial) é a distância de um ponto do
filete a outro adjacente.
• Pz (passo da hélice ou avanço) é a distância
axial percorrida pelo SEM FIM em uma volta.
PAR COROA E PARAFUSO
SEM-FIM
• Na figura pode-se ver o ângulo de hélice ψ e
seu complemento γ, caso o sem fim seja
montado a 90º. O ângulo de hélice é grande
no SF e é pequeno na coroa. O ângulo γ é o
ângulo de hélice ψ da coroa.
PAR COROA E PARAFUSO
SEM-FIM
• Os círculos de pé, topo e primitivo são igualmente definidos
no sem-fim. Pode-se falar de um cilindro primitivo que
representa sem-fim. O mesmo vale para a coroa. A largura b é
igual ao comprimento de uma tangente à circunferência
primitiva do sem-fim, entre seus pontos de interseção com o
círculo de cabeça.
PAR COROA E PARAFUSO
SEM-FIM
• Análise cinemática
• Critério Básico de Projeto:Na especificação do
passo de um par coroa- sem fim, fixa-se o
passo axial do sem fim como igual ao PC da
coroa, se o ângulo entre eles é de 90o .
PAR COROA E PARAFUSO
SEM-FIM
• Interferência:
• Especificação do tamanho dos dentes no SF:
PAR COROA E PARAFUSO
SEM-FIM
• Forças: Tangencial no sem fim é axial na coroa
e vice-versa.
