Avaliação II Estática das Construções - Estruturas Isostáticas

Prévia do material em texto

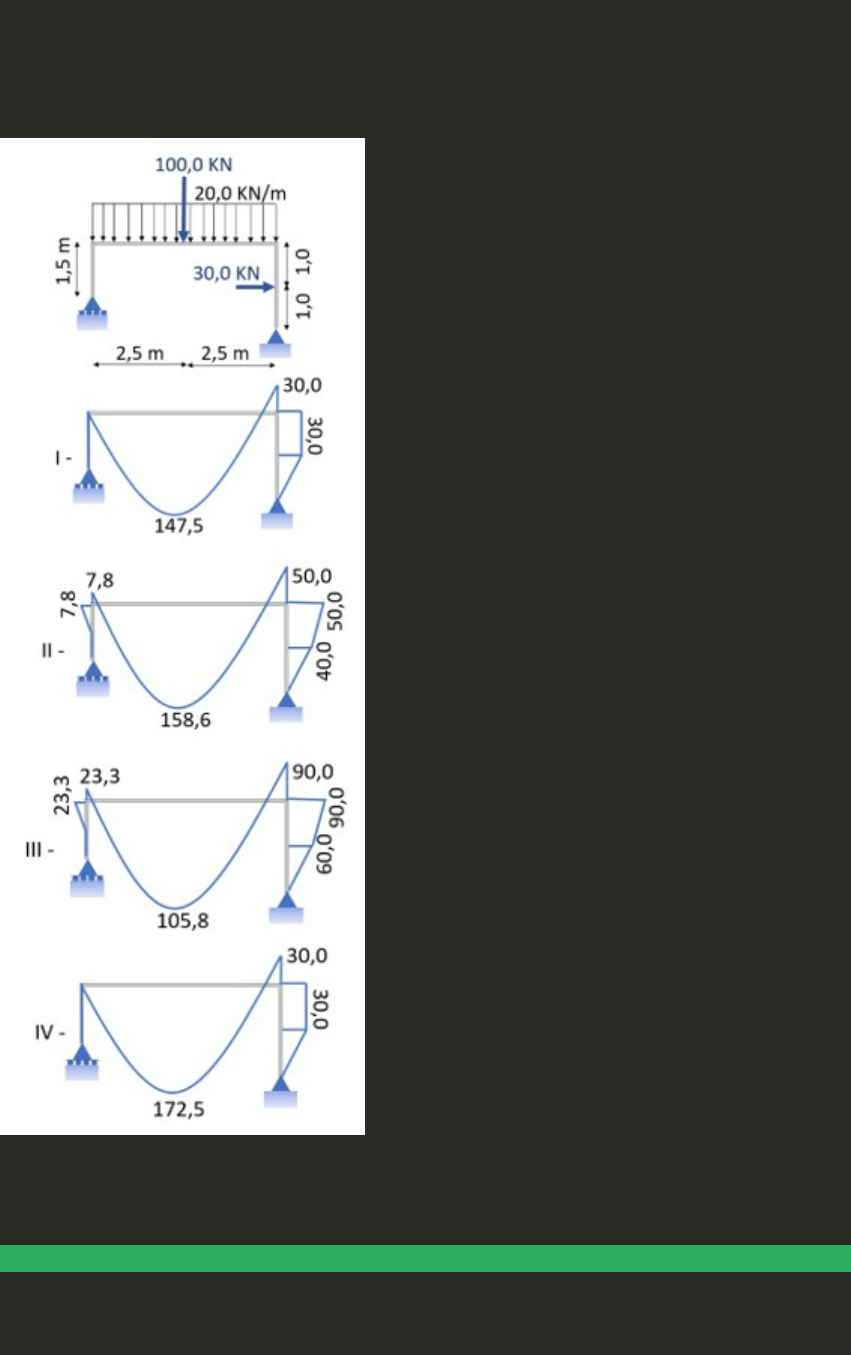

1O momento fletor representa a soma algébrica dos momentos relativos à seção YX, contidos no eixo da peça, gerados por cargas aplicadas transversalmente ao eixo longitudinal. Produzindo esforço que tende a curvar o eixo longitudinal, provocando tensões normais de tração e compressão na estrutura. Para o pórtico a seguir, verifique qual desenho corresponde ao diagrama de momento fletor:
A
Diagrama III.
B
Diagrama I.
C
Diagrama IV.
D
Diagrama II.
2Viga Gerber (Gerberträger ou Gelenkträger) é designada em estática das construções uma viga sobre diversos suportes, composta com rótulas de forma tal que seus trechos são estaticamente determinados, possibilitando assim a determinação das equações de força cortante e momento fletor apenas pelos princípios da estática. Sobre as vigas Gerber e a análise de estruturas, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Quando temos mais de uma carga atuante em uma viga, pode ser aplicado o princípio da superposição dos efeitos. ( ) A rótula é uma ligação entre barras de uma estrutura em que não há transmissão de momento fletor. ( ) A rótula não é capaz de absorver os esforços e transmiti-los para a barra de ligação. ( ) Na rótula que representa o apoio Gerber, os esforços solicitantes são nulos. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - V - F - V.
B
V - F - V - V.
C
F - V - F - F.
D
V - F - V - F.
3Esforços internos representam o efeito de forças e momentos entre duas porções de uma estrutura reticulada resultantes de um corte em uma seção transversal. Os esforços internos correspondentes de cada lado da seção seccionada são iguais e contrários, pois correspondem uma ação e a reação correspondente. Sobre os esforços internos em vigas, analise as sentenças a seguir: I- O diagrama de esforço cortante (DEC) de uma viga, no ponto em que está submetida a um momento fletor concentrado, apresentará descontinuidade no ponto do carregamento. II- O diagrama de momento fletor (DMF) de uma viga, no ponto em que está submetida a um momento concentrado, apresentará descontinuidade no ponto do carregamento, com valor distinto do momento concentrado, em seu ponto de aplicação. III- A presença de rótulas na estrutura faz com que os esforços horizontais e verticais sejam transferidos, mas não transferem os esforços de momento fletor, portanto no nó rotulado, o diagrama de momento fletor é necessariamente zero. Assinale a alternativa CORRETA:
A
Somente a sentença II está correta.
B
As sentenças II e III estão corretas.
C
As sentenças I e III estão corretas.
D
Somente a sentença III está correta.
4Os esforços que uma estrutura está submetida podem ser descritos através de expressões analíticas. Em atenção à viga anexa, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A viga é simétrica, desta forma, as reações de apoio possuem o mesmo valor e sentido. ( ) O esforço normal ao longo da viga é nulo, ou seja, em qualquer ponto N(x) = 0. ( ) A expressão analítica que representa o esforço cortante no tramo B-C é Q(x) = 200 - 30.x kN; considerando x=0 em B. ( ) A expressão analítica que representa o momento fletor no tramo B-C é M(x) = -15.x² + 200.x + 200 KNm; considerando x=0 em B. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - F - V - V.
B
V - V - V - V.
C
V - V - V - F.
D
F - V - F - F.
5
As estruturas espaciais são caraterizadas por apresentar os eixos das diversas barras não contidos em um mesmo plano. Para que as estruturas sejam espaciais, elas devem apresentar três dimensões.
Sobre o exposto, assinale a alternativa CORRETA:
A
Para efeitos de cálculo (dimensionamento), podemos dizer que o cálculo para isostaticidade de estruturas espaciais é muito parecido com as estruturas planas e paralelas, que englobam a terceira dimensão.
B
Para efeitos de cálculo (dimensionamento), podemos dizer que o cálculo para isostaticidade de estruturas espaciais é muito parecido com as estruturas tridimensionais, porém engloba a terceira dimensão.
C
Para efeitos de cálculo (dimensionamento), podemos dizer que o cálculo para isostaticidade de estruturas espaciais é muito parecido com as estruturas espaciais retas, porém engloba a terceira dimensão.
D
Para efeitos de cálculo (dimensionamento), podemos dizer que o cálculo para isostaticidade de estruturas espaciais é muito parecido com as estruturas planas, porém engloba a terceira dimensão.
6Em uma estrutura denominam-se as ações sobre a estrutura como cargas atuantes e as reações de apoio como cargas resistentes. Em atenção à viga biapoiada da figura anexa, considerando as distâncias "a" e "b" diferentes, analise as sentenças a seguir: I- A reação de apoio VA e igual a VB, com valor de [P / 2]. II- O momento fletor no ponto C equivale a [(P*a*b) / L]. III- O esforço cortante na metade da distância "b" equivale a [(P*b - P*L) / L]. Assinale a alternativa CORRETA:
A
As sentenças II e III estão corretas.
B
Somente a sentença II está correta.
C
As sentenças I e II estão corretas.
D
Somente a sentença III está correta.
7As estruturas são compostas por elementos estruturais como: lajes, vigas, pilares e fundações. As vigas são elementos que geralmente se apresentam na horizontal, com a função de receber as cargas das lajes e transmiti-las aos pilares. Considerando a viga da figura em anexo, assinale a alternativa CORRETA:
A
É uma viga biapoiada simples com reações de apoio de 20 kN.
B
É uma viga biapoiada simples com reação de apoio Rby 21,34 kN.
C
É uma viga engastada com reações de apoio Rby de 21,34 kN.
D
É uma viga engastada simples com reações de apoio de 20 kN.
8
São elementos estruturais do tipo "BARRAS", que têm a função de distribuir as cargas de um elemento estrutural para outro.
De acordo com o descrito no texto, o mesmo se refere a qual tipo de elemento estrutural?
A
Vigas.
B
Lajes.
C
Blocos.
D
Marquises.
9O pórtico é definido como uma estrutura constituída por barras horizontais e verticais, a qual, normalmente define um átrio amplo, com o teto sustentado por colunas. Uma estrutura de pórtico pode eventualmente estar associada a cabos e/ou arcos. Sobre as estruturas formadas por arcos, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A adição de rótula fornece duas equações a mais para o sistema. ( ) Como os arcos são rígidos, eles precisam resistir a momentos fletores e esforços cortantes. ( ) Os arcos com apoios rotulados permitem a rotação nas extremidades quando o carregamento atuar. ( ) A atuação do arco na estrutura é proporcional a de um cabo, ou seja, ele recebe a sua carga fundamentalmente em tração. Assinale a alternativa que apresenta a sequência CORRETA:
A
F - V - V - F.
B
V - F - V - V.
C
F - V - F - V.
D
V - V - V - F.
10As estruturas são compostas por elementos estruturais como: lajes, vigas, pilares e fundações. As vigas são elementos que geralmente se apresentam na horizontal, com a função de receber as cargas das lajes e transmiti-las aos pilares. Considerando a viga da figura, assinale a alternativa CORRETA:
A
É uma viga biapoiada simples com reações de apoio Ray e Rby = 121 kN.
B
É uma viga engastada com reações de apoio Ray e Rby =121 kN.
C
É uma viga engastada com reações de apoio Ray e Rby =20 kN.
D
É uma viga biapoiada simples com reações de apoio Ray e Rby= 20 kN.
