O wattímetro possibilita medir a potência elétrica fornecida ou dissipada por um elemento.
Esse aparelho implementa o produto das grandezas, tensão e corrente elétrica no elemento,
e é por esse motivo que a sua ligação ao circuito é realizada simultaneamente em série e em
paralelo.
Desta maneira, dois dos terminais são ligados em paralelo com o elemento, realizando a
medição de tensão, e os dois restantes são interpostos no caminho da corrente. Assim, o
wattímetro ideal mede a tensão sem desvio de qualquer fluxo de corrente, e também mede a
corrente sem introduzir queda de tensão aos seus terminais.

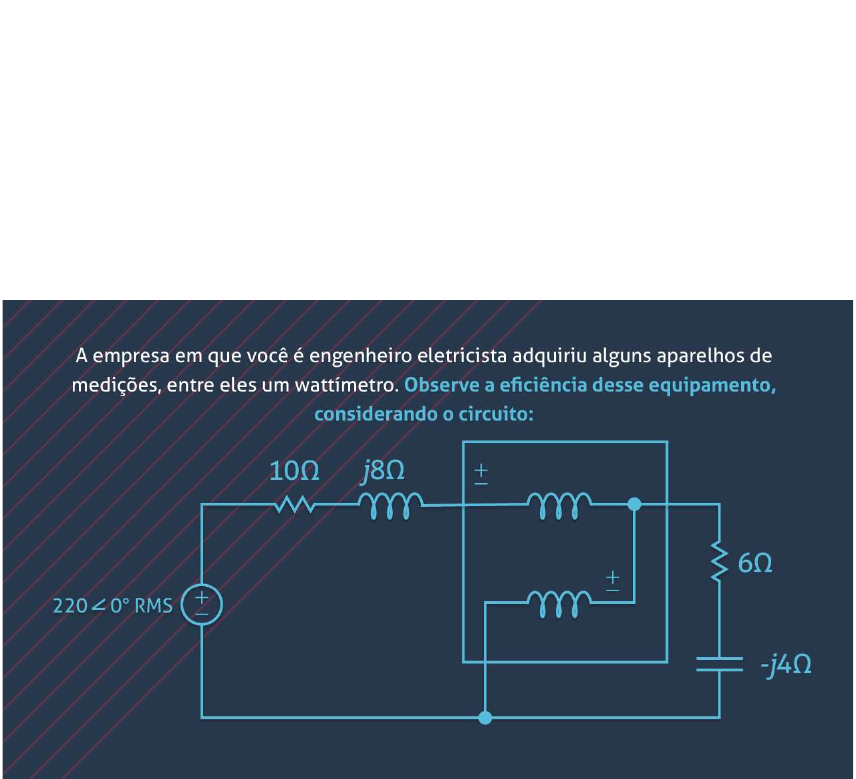

Considerando o circuito apresentando, determine a leitura realizada pelo wattímetro.



O Wattímetro apresenta a leitura da potência média absorvida pela impedância
6 − 𝑗𝑗4 Ω , uma vez que a bobina de corrente está em série com a impedância,
por outro lado, a bobina de corrente encontra-se em série com a impedância, e
a bobina de tensão está em paralelo com ela. Assim a corrente através do
circuito e a tensão na impedância é:

Assim a corrente através do circuito e a tensão na impedância é:
:
𝐼𝐼𝑅𝑅𝑅𝑅𝑅𝑅 =
220∠0°
(10 + 𝑗𝑗8) + (6 − 𝑗𝑗4)
=
200
16 + 4𝑗𝑗
𝐴𝐴

A tensão na impedância é dada por:
𝑉𝑉𝑅𝑅𝑅𝑅𝑅𝑅 = 𝐼𝐼𝑅𝑅𝑅𝑅𝑅𝑅(6 − 𝑗𝑗4) =
200(6 − 4𝑗𝑗)
10 + 𝑗𝑗8
𝑉𝑉

A potência complexa é dada por:

𝑺𝑺 = 𝑽𝑽𝑅𝑅𝑅𝑅𝑅𝑅𝑰𝑰𝑅𝑅𝑅𝑅𝑅𝑅∗

𝑺𝑺 =
200(6 − 4𝑗𝑗)
10 + 𝑗𝑗8
×
200
10 − 𝑗𝑗8


𝑺𝑺 =
200²(6 − 𝑗𝑗4)
10² + 8²

𝑺𝑺 = 1463,4 − 𝑗𝑗975,6

Logo a leitura no wattímetro será de:
𝑃𝑃 = 𝑅𝑅𝑅𝑅(𝑺𝑺) = 1463,4 𝑾𝑾
