Física Experimental para Ciências Agrárias
1


Experimento 3
Equilíbrio de corpos rígidos

Data: 25 de maio de 2023

Professor: Alessandra Turma: 02 Grupo: 04

Membros que efetivamente participaram da prática:
Isabella de Souza Rodrigues (231000745),
Helen de Souza Botelho (231000736),
Kelly Vitória Souza da Silva (231016709).

Objetivo:
Observar quais as condições para que tal equilíbrio seja atingido.

Introdução Teórica:
 O conceito de Equilíbrio de Corpos Rígidos considera como corpo um sistema
de partículas sólidas que não se deforma, e é dito como rígido quando a distância entre
quaisquer dois pontos fixos no corpo não muda com o tempo estando em repouso, ou
seja, em equilíbrio estático. Além disso, o conceito explica que para o corpo esteja em
equilíbrio sua força resultante deve ser igual a 0 (1° condição) como também a somatória
dos torques (2°condição).


Material Utilizado: (número do kit: 04)
1 • régua de madeira
2 • dois dinamômetros
3 • fios suspensos no teto
4 • ganchos de arame rígido
5 • peso móvel

Procedimento:

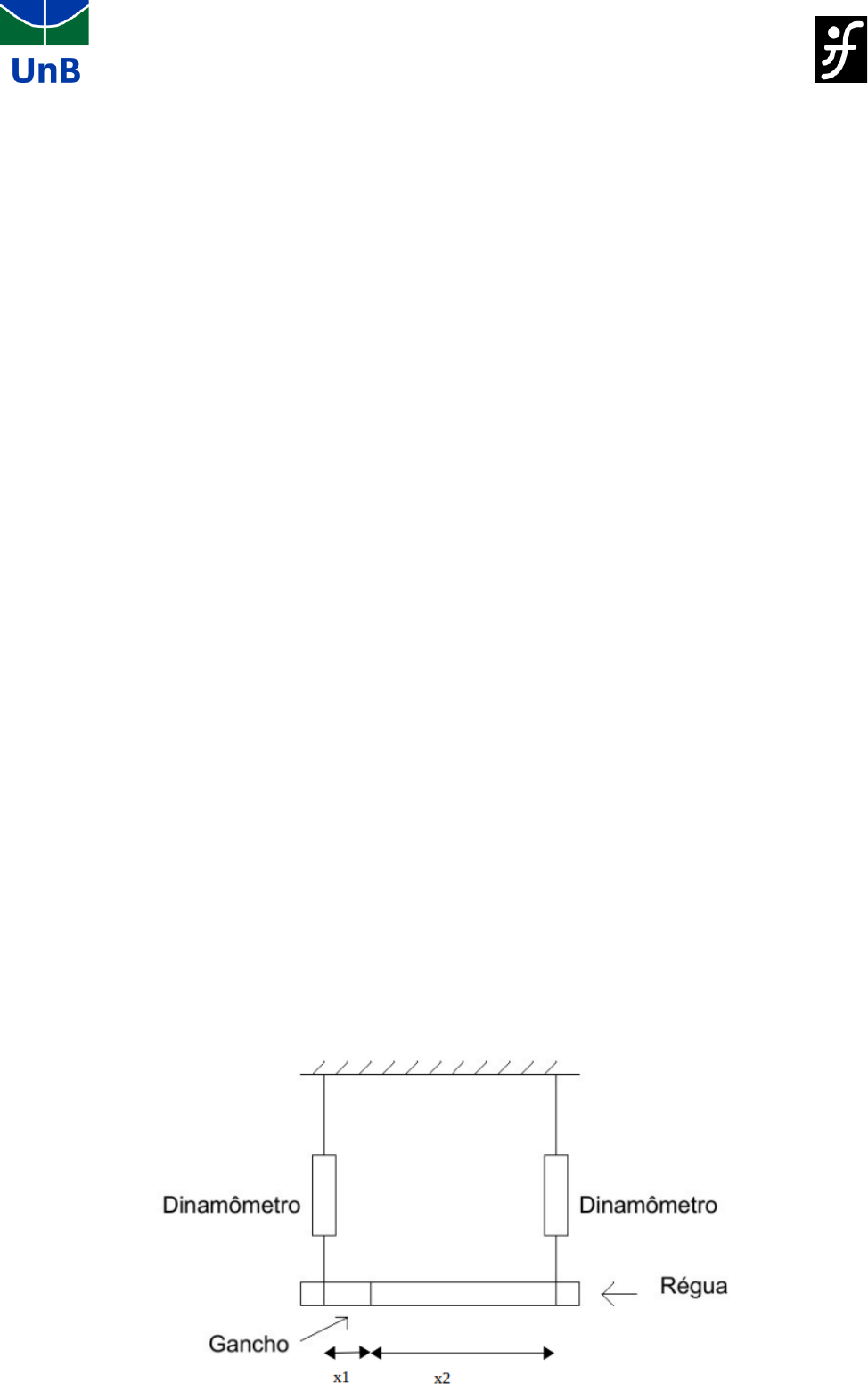

 1. Montar o sistema:

Física Experimental para Ciências Agrárias
2



 2. Pendurar o peso móvel e desloca-lo até os locais desajados.

 3. Observar o resultado das forças obtidas nos dinanômetros e os anotas.


Relatório

1 – Forças atuantes no sistema:




 Fa = força gravitacional,
 Fb = força do peso movél sobre a régua.

2 - Os valores indicados no dinamômetros sem o peso são F1= 0,8 N e F2= 0,8 N.


3 - Valores indicados nos dinamômetros e as distâncias x1 e x2.

X1 (cm) F1 (N) X2 (cm) F2 (N)
10,0 +/- 0,1 5,0 +/- 0,1 88,0 +/- 0,1 1,2 +/- 0,1
20,0 +/- 0,1 4,6 +/- 0,1 78,0 +/- 0,1 1,7 +/- 0,1
30,0 +/- 0,1 4,1 +/- 0,1 68,0+/- 0,1 2,1 +/- 0,1
40,0 +/- 0,1 3,6 +/- 0,1 58,0 +/- 0,1 2,8 +/- 0,1
50,0+/- 0,1 3,1 +/- 0,1 48,0 +/- 0,1 3,1 +/- 0,1
60,0 +/- 0,1 2,6 +/- 0,1 38,0 +/- 0,1 3,8 +/- 0,1
70,0 +/- 0,1 2,2 +/- 0,1 28,0 +/- 0,1 4,1 +/- 0,1
80,0 +/- 0,1 1,7 +/- 0,1 18,0 +/- 0,1 4,7 +/- 0,1
90,0 +/- 0,1 1,2 +/- 0,1 08,0 +/- 0,1 5,0 +/- 0,1

Precisão do dinanômetros = 0,2 N

Precisão da régua = 0,1 cm



Fa
Fb
Física Experimental para Ciências Agrárias
3


4 - Gráfico dos valores das forças F1 e F2 em função da posição do peso na régua.

5 - O que acontece com a soma das duas forças:
Como uma das condições em equilibrio de corpos rígidos, a somatória dos
torques deve ser igual ou aproximadamente 0. Entretanto, ao comparar com os
resultados obtidas pelo grupo, e pelo peso do objeto, é envidente que os resultandos
são distintos.

6 – Tabela do resultado do cálculo dos torques das forças exercidas pelos
suspensórios e pelo peso da régua em relação ao ponto de aplicação do peso móvel.

1 1 2 2 CM CM  
- 50,0 1,5 + 105,6 1,1 - 62,4 9,4 - 6,8 12,0
- 92,0 2,46 + 132,6 2,2 - 36,4 7,4 4,2 12,0
- 123,0 3,41 + 142,8 3,2 - 30,4 5,4 - 10,6 12,0
- 144,0 4,36 + 162,4 4,3 - 14,4 3,4 4,0 12,0
- 155,0 5,31 + 148,8 5,3 + 1,6 1,8 - 4,6 12,4
- 156,0 6,26 + 144,4 6,4 + 17,6 3,8 6,0 16,4
- 154,0 7,22 + 114,8 7,4 + 33,6 5,8 - 5,6 20,4
- 136,0 8,17 + 88,6 8,5 + 49,6 7,8 - 11,8 24,4
- 108,0 9,12 + 40,0 9,5 + 65,6 9,8 47,6 28,4

7 - O que acontece com a somatória dos torques:
Em equilibrio de corpos rígidos, como uma das condições, a somatória dos
torques deve ser igual ou aproximadamente 0, sendo esse o resultado espera porém
não obtidos.

8 - Tabela de resultado do cálculo os torques das forças exercidas pelos suspensórios,
Física Experimental para Ciências Agrárias
4


pelo peso móvel e pelo peso da régua em relação a uma das extremidades.





Conclusão:
 Conclui-se, portanto, que a partir do conceito e das equações de Equilíbrio de
Corpos Rígidos obtemos os resultados expostos nas tabelas e no gráfico. Por
obstante, ao relacionarmos as condições das somatórias de torque e de força obtidas
pelo grupo é visível a não aproximação ou igualdade com 0.



PM PM 2 2 CM CM  
- 50,6 2,7 + 71,2 17,9 - 179,4 8,3 - 158,8 26,9
- 96,6 4,7 + 63,2 15,9 - 133, 4 6,3 - 166,8 26,9
- 142,6 6,7 + 55,2 13,9 - 87,4 4,3 - 174,8 24,9
- 188,6 8,7 + 47,2 11,9 - 41,4 2,3 - 182,8 22,9
+ 234,6 10,7 - 39,2 9,9 + 4,6 0,7 200 21,3
+ 280,6 12,7 - 31,2 7,9 + 50,6 2,7 300 23,3
+ 326,6 14,7 - 23,2 5,9 + 96,6 4,7 400 25,3
+ 372,6 16,7 - 15,2 3,9 + 142,6 6,7 500 27,3
+ 418,6 18,7 - 7,2 1,9 + 188,6 8,7 600 29,3
