1O entendimento dos elementos básicos de desenho, por mais simples que possam
parecer, contribui decisivamente para a formação do profissional da área técnica,
principalmente no que se refere ao desenho baseado em projeções ortográficas e

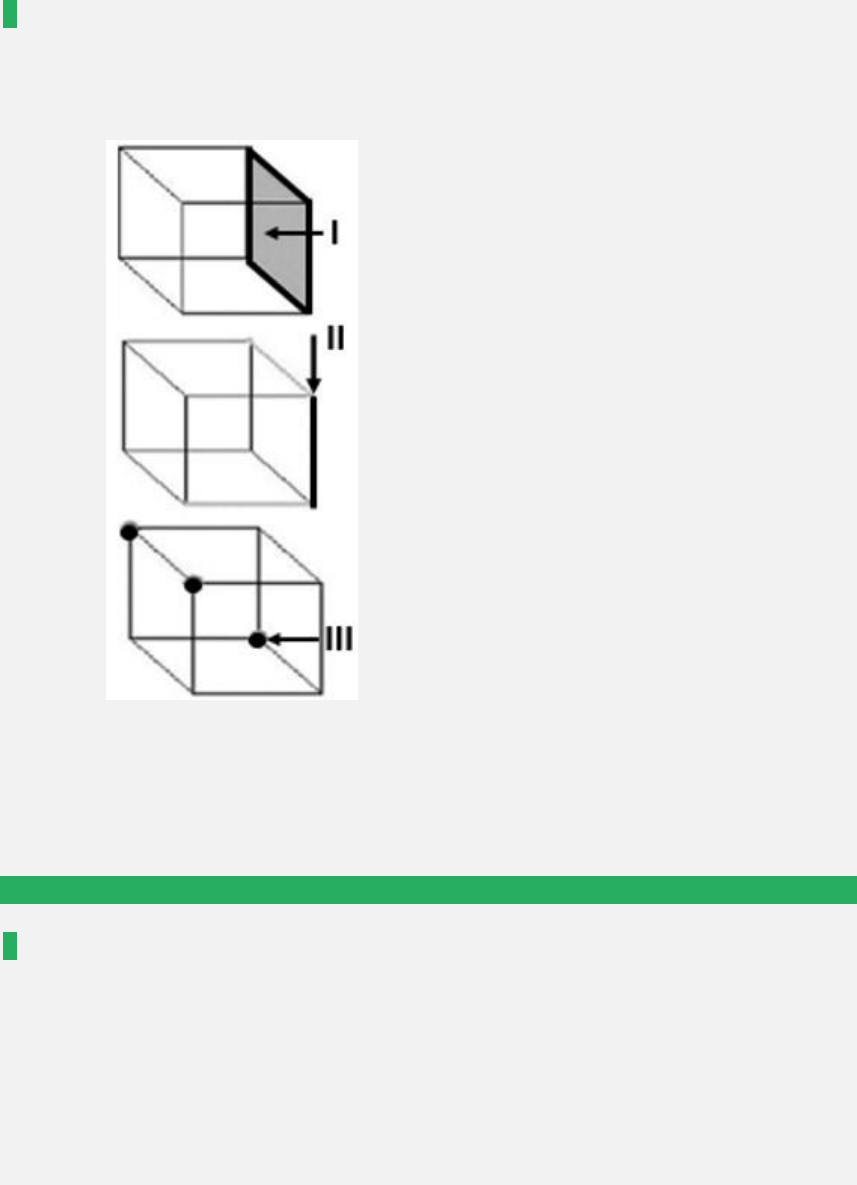

desenho de perspectivas. Quanto ao volume, analise a imagem a seguir. Os itens I,
II e III são, respectivamente: FONTE DA IMAGEM: Disponível em: . Acesso em: 12
abr. 2018.
A
Vértice, aresta e face.
B
Face, vértice e aresta.
C
Aresta, face e vértice.
D
Face, aresta e vértice.
2Como instrumento de projeto, a perspectiva é uma importante ferramenta para
facilitar a leitura espacial de determinado objeto. É através da perspectiva que suas
três dimensões são representadas graficamente em um único plano, evidenciando
a noção de profundidade. Com base na imagem anexa, analise as sentenças a
seguir: I- A imagem evidencia uma perspectiva isométrica, caracterizada pela
utilização de dois eixos de 30º com relação à linha horizontal. II- A perspectiva
apresentada foi gerada a partir de uma projeção classificada como cônica, não
apresentando pontos de fuga. III- As linhas de fuga deste tipo de perspectiva, que
convergem para os pontos de fuga, são linhas imaginárias que geram a sensação de
profundidade nos objetos. Assinale a alternativa CORRETA: FONTE DA IMAGEM:
Disponível em: . Acesso em: 28 mar. 2017.
A
As sentenças II e III estão corretas.
B
As sentenças I e II estão corretas.
C
Somente a sentença I está correta.
D
Somente a sentença II está correta.
3
[Laboratório Virtual - Sistema de projeções] Em um desenho técnico, existem duas
formas de projeções: as cônicas e as cilíndricas. Diante desse quadro, classifique V
para as sentenças verdadeiras e F para as falsas:
( ) Em projeção cônica, os raios que incidem sobre determinado objeto partem de
um único ponto (vértice).
( ) A representação obtida pela projeção cônica é a que mais se aproxima do olhar
humano, do modo como se captura a realidade.
( ) A projeção cônica é muito utilizada para representar edifícios e volumes em
perspectivas com pontos de fuga.
Assinale a alternativa que apresenta a sequência CORRETA:
A
F - F - F.
B
V - F - F.
C
V - V - V.
D
F - V - V.
4
Certa perspectiva é também conhecida como perspectiva oblíqua. Ela ocorre
quando uma figura não é vista de frente, porque forma um ângulo com o quadro,
resultando em uma visão oblíqua do observador.
Qual é essa perspectiva?
A
Perspectiva axonométrica isométrica.
B
Perspectiva cônica com um ponto de fuga.
C
Perspectiva cônica com dois pontos de fuga.
D
Perspectiva cônica com três pontos de fuga.
5
No que concerne ao Desenho Técnico, temos várias questões associadas.
Qual é a importância da luz e sombra em um desenho?
A
A sombra tem um papel muito importante no desenho e, quando executada de
forma correta, é responsável por diminuir o volume a ele, tornando-o ainda mais
expressivo. Assim, o desenho que, antes, era tridimensional, com o uso de luz e
sombra, passa a ser tridimensional. Para conseguirmos realizar a técnica de luz e
sombra no desenho, é necessário entender que a sombra é produzida quando um
raio luminoso é interrompido por um objeto (não transparente).
B
A sombra tem um papel opcional no desenho e, quando executada de forma
correta, é responsável por amenizá-lo. Para conseguirmos realizar a técnica de luz
e sombra no desenho, é necessário entender que a sombra é produzida quando um
raio luminoso é interrompido por um objeto (não transparente).
C
A sombra tem um papel muito importante no desenho e, quando executada de
forma correta, é responsável por dar volume a ele, tornando-o ainda mais
expressivo. Assim, o desenho que, antes, era bidimensional, com o uso de luz e
sombra, passa a ser tridimensional. Para conseguirmos realizar a técnica de luz e
sombra no desenho, é necessário entender que a sombra é produzida quando um
raio luminoso é interrompido por um objeto (não transparente).
D
A sombra tem um papel muito importante no desenho e, quando executada de
forma correta não é responsável por dar volume a ele, tornando-o ainda mais
expressivo. Assim, o desenho que, antes, era bidimensional, com o uso de luz e
sombra, passa a ser tridimensional. Para conseguirmos realizar a técnica de luz e
sombra no desenho, é necessário entender que a sombra é produzida quando um
raio luminoso é interrompido por um objeto (não transparente).
6
[Laboratório Virtual - Sistema de projeções] O sistema de projeções permite
conhecer detalhes de um objeto que, por vezes, não é percebido através de um
único ponto de vista do observador. Ou seja, a projeção ortogonal em único plano
não representa corretamente a forma do objeto em questão. A partir da figura a
seguir, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Apesar dos sólidos serem diferentes, o resultado das projeções da vista frontal
é igual.
( ) Por meio das vistas superior e frontal, é possível melhorar a representação do
objeto.
( ) O rebatimento do plano horizontal é irrelevante na representação dos três
sólidos evidenciados em figura.

Assinale a alternativa que apresenta a sequência CORRETA:
Fonte: PACHECO, B. A.; SOUZA-CONCÍLIO, I. A.; PESSÔA FILHO, J. Desenho técnico.
Curitiba: Intersaberes, 2017. p. 111.
A
F - F - V.
B
V - F - F.
C
F - F - F.
D
V - V - F.
7O desenho técnico, com todas as informações necessárias ao perfeito
entendimento do objeto representado, seja ele uma peça industrial, uma estrutura
ou uma edificação, é a etapa final de um processo que se inicia com a concepção de
um desenho à mão livre, caracterizado pela agilidade em sua elaboração e sem a
necessidade de maior grau de precisão. Diante da importância da concepção do
objeto, como é chamado este desenho à mão livre?
A
Estudo preliminar ou anteprojeto.
B
Anteprojeto ou projeto executivo.
C
Esboço ou croqui.
D
Gravura ou pintura.
8Foi o matemático francês Gaspard Monge (1746-1818) que desenvolveu o
sistema de projeções de vistas ortográficas, ferramenta indispensável para
compreender e visualizar determinado objeto, auxiliando na construção de suas
vistas e na definição das verdadeiras grandezas de cada uma de suas faces. Assim,
por definição, desenho técnico projetivo ou, simplesmente, desenho projetivo, são
os "desenhos resultantes de projeções do objeto em um ou mais planos de projeção
e correspondem às vistas ortográficas e às perspectivas" (SOUZA; ROCHA, 2010, p.
1). No que se refere às perspectivas, analise as sentenças a seguir: I- Perspectiva é
a técnica de desenho que mostra as três dimensões de um objeto em um único
plano, de maneira a transmitir a sensação de profundidade e relevo. II- A
perspectiva facilita a leitura espacial de um objeto, fornecendo a ideia de dimensão
e volume, sensação de distância e sugestão de espaço. III- A perspectiva
axonométrica representa o objeto do modo como ele é visto, transmitindo a
sensação de realidade ao desenho, em que suas retas paralelas parecem convergir
para o ponto de fuga. IV- As retas, que em planta são paralelas entre si, continuam
sendo paralelas na perspectiva cônica, não ocorrendo a existência de ponto de
fuga. Assinale a alternativa CORRETA: FONTE: SOUZA, G. J.; ROCHA, S. P.
Introdução ao desenho técnico. Instituto Federal de Santa Catarina, Campus São
José, 2010. Disponível em: . Acesso em: 24 abr. 2017.
A
As sentenças III e IV estão corretas.
B
As sentenças I e IV estão corretas.
C
As sentenças II e III estão corretas.
D
As sentenças I e II estão corretas.
9A perspectiva é uma importante ferramenta de projeto, facilitando a visão
espacial de determinado objeto como, por exemplo, uma edificação. É através da
perspectiva que as três dimensões do objeto são representadas graficamente em
um único plano, informando sua profundidade, possibilitando um melhor
entendimento do objeto antes mesmo de sua execução.Diante da importância da
perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa
CORRETA que nomeia este tipo de perspectiva: FONTE DA IMAGEM: Disponível
em: . Acesso em: 9 abr. 2018.
A
Isométrica.
B
Com três pontos de fuga
C
Com um ponto de fuga.
D
Com dois pontos de fuga.
10
As linhas verticais do mundo real também devem ser verticais no desenho.
Como fazer essa linha a mão livre?
A
Você pode usar a régua T para fazer linhas verticais. Essa técnica também vale para
as demais linhas que precisam manter o paralelismo no desenho.
B
Você pode usar a margem do papel como referência. Essa técnica também vale
para as demais linhas que precisam manter o paralelismo no desenho.
C
Você pode usar o escalímetro para medir e riscar. Essa técnica também vale para
as demais linhas que precisam manter o paralelismo no desenho.
D
Você pode usar a lateral da mesa em que o papel está preso. Essa técnica também
vale para as demais linhas que precisam manter o paralelismo no desenho.
