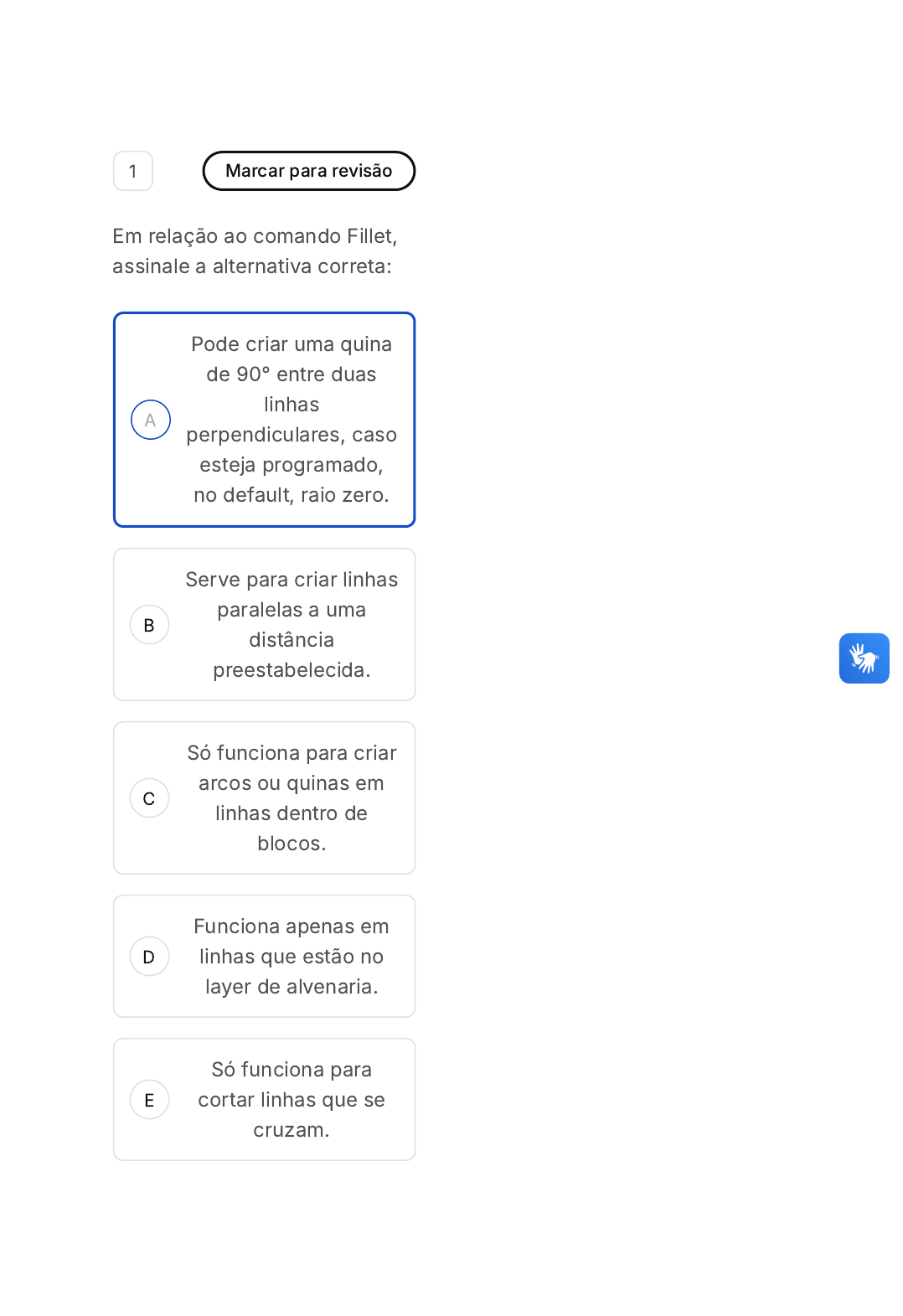

1 Marcar para revisão
Em relação ao comando Fillet,
assinale a alternativa correta:
Pode criar uma quina
de 90° entre duas
linhas
perpendiculares, caso
esteja programado,
no default, raio zero.
Serve para criar linhas
paralelas a uma
distância
preestabelecida.
Só funciona para criar
arcos ou quinas em
linhas dentro de
blocos.
Funciona apenas em
linhas que estão no
layer de alvenaria.
Só funciona para
cortar linhas que se
cruzam.
A
B
C
D
E
2 Marcar para revisão
Em relação ao AutoCAD,
assinale a alternativa incorreta:
Para fazer o projeto
de uma planta baixa,
os comandos Line,
Offset e Trim são os
mais usados.
Tentar desenhar os
cômodos de forma
isolada, um a um, é
mais demorado e
pode gerar mais
imprecisões.
O ideal na hora de
inserir um bloco é já
deixar o layer
correspondente
acionado para,
depois, não precisar
corrigir os elementos
em layers errados.
É muito mais prático
desenhar todas as
esquadrias que inserir
seus respectivos
blocos.
É importante colocar
um texto com o nome
dos ambientes para
humanizar a planta.
A
B
C
D
E
3 Marcar para revisão
A norma que contém alguns
símbolos essenciais para
representação gráfica
arquitetônica é:
NBR 8404
NBR 6023
NBR 8196
NBR 6492
NBR 10582
4 Marcar para revisão
(FCC / TRT – 11a Região (AM e
RR) / Analista Judiciário –
Arquitetura – 2012) Finalizado o
desenho em AutoCAD, para
exportar o projeto em PDF,
deve-se clicar em:
A
B
C
impressão > Plotar >
impressora /
Plotadora > PDF >
tamanho do papel > o
que Plotar> janela >
seleciona desenho >
visualizar > ok >
salvar em > nomear >
salvar.
impressão > Plotar >
impressora /
Plotadora / publishto
web PDF > tamanho
do papel > o que
Plotar> janela >
seleciona desenho >
visualizar > ok >
imprimir > ok.
menu > enviar >
transmissão eletrônica
> criar transmissão >
selecionar arquivo >
ok > salvar em >
nomear > salvar.
00
hora
: 35
min
: 32
seg
Ocultar
Questão 10 de 10
1 2 3 4 5
6 7 8 9 10
SM2 Projeto Assistido Por Computador
D
E
impressão > Plotar >
impressora /
Plotadora > PDF >
tamanho do papel > o
que Plotar> janela >
seleciona desenho >
visualizar > ok >
imprimir > ok.
salvar como > outros
formatos > arquivos
tipos > nomear >
salvar.
5 Marcar para revisão
No AutoCAD, o comando Copy
é utilizado para duplicar
objetos dentro do desenho sem
alterar suas propriedades. Com
base nesse contexto, analise as
afirmações a seguir e assinale
a alternativa que corresponde
corretamente ao
funcionamento do comando
Copy.
Respondidas (10) Em branco (0)
Finalizar prova
A
B
C
D
E
Podemos copiar um
desenho de um
arquivo e, utilizando
[Ctrl + Shift + C] [Ctrl
+ V], colar em outro.
O comando Copy
permite copiar objetos
apenas uma vez,
exigindo que o
usuário reinicie o
comando para cada
nova cópia.
O comando Copy
exige que os objetos
copiados sejam
convertidos em
Blocos antes de
serem duplicados.
O comando Copy não
permite definir um
ponto base para a
cópia, sendo a
duplicação feita
automaticamente.
Para copiar objetos, o
AutoCAD exige que
seja utilizada
exclusivamente a
entrada de
coordenadas, não
sendo possível mover
a cópia com o mouse.
A
B
6 Marcar para revisão
No AutoCAD, o uso de
coordenadas é essencial para
desenhar com precisão.
Existem diferentes tipos de
coordenadas, como absolutas,
relativas e polares, que podem
ser inseridas por meio de
comandos específicos. Além
disso, ferramentas como o
Dynamic Input ajudam a
visualizar e inserir essas
coordenadas diretamente na
área de desenho.
Com base nessas informações,
assinale a alternativa correta.
O uso do símbolo @ é
utilizado para
coordenadas
relativas, o que é
comum em softwares
de desenho técnico
como o AutoCAD.
Ao dar o comando
Line, clicar em um
ponto na tela, e digitar
@150
