Sistemas de Água Gelada e Fan Coil

Prévia do material em texto

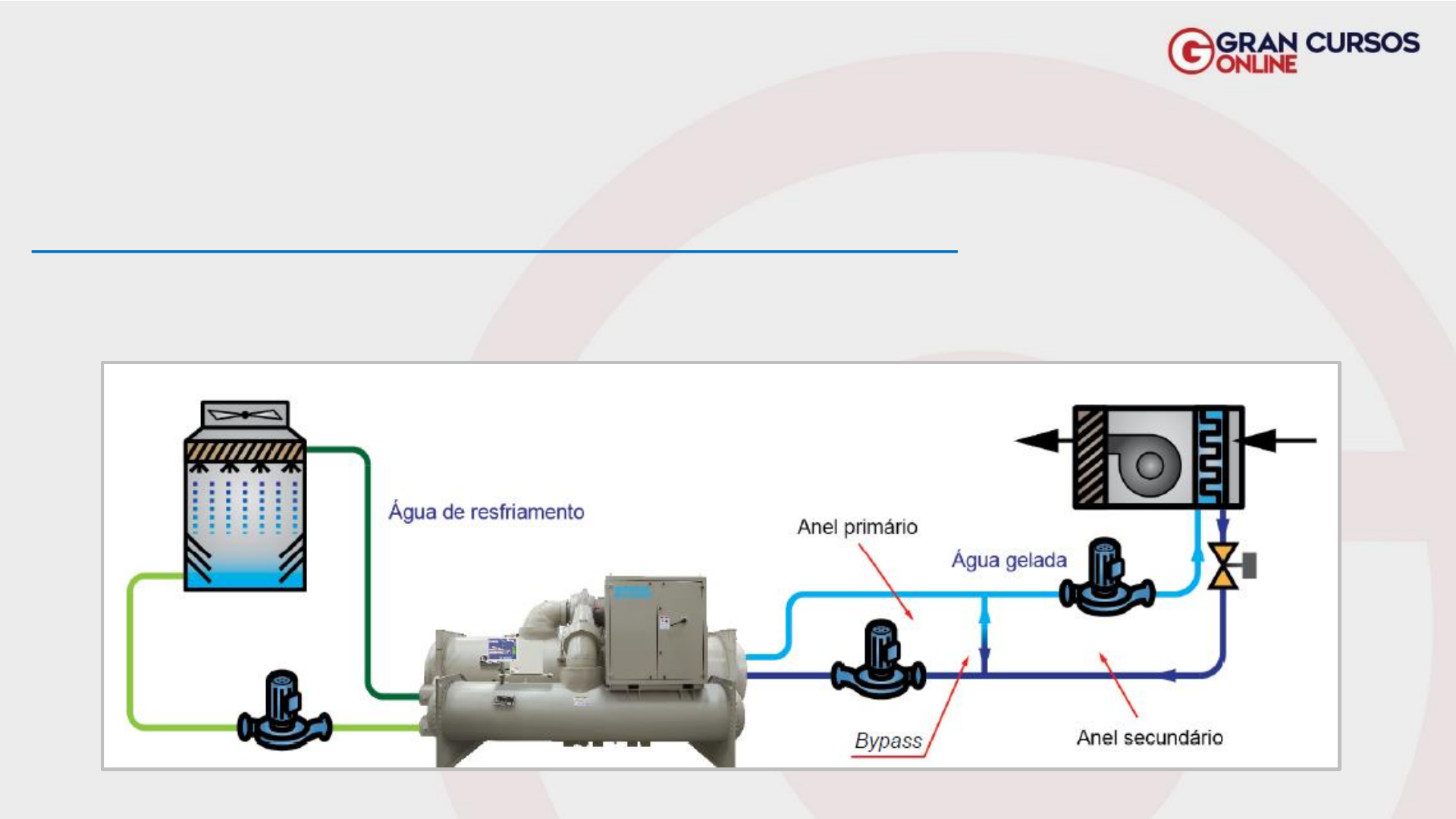

Os sistemas do tipo expansão indireta são os sistemas de água gelada que utilizam as unidades resfriadoras de líquido –
os chillers (refrigeradores, em inglês) – como equipamentos do processo de refrigeração. Os condicionadores de ar típicos
são as unidades Fan Coil (Ventilador e Serpentina) ou unidades de tratamento de ar (AHU – Air Handling Units).
Os sistemas de água gelada são mais complexos, porém o sistema de refrigeração fica restrito apenas aos chillers, ou seja,
em equipamento compacto e em área restrita fora dos ambientes condicionados. As redes de distribuição são apenas do
circuito de água gelada dos chillers para os condicionadores de ar, e as redes de distribuição de ar dos condicionadores de ar
para os ambientes condicionados. Devido à sua complexidade, os sistemas de água gelada são aplicáveis a edificações de
maior porte, tipicamente com carga térmica superior a 1000 kW.
Sistemas de expansão indireta – Fan Coil
O sistema de funcionamento do Fan Coil é semelhante ao de um evaporador
comum dos sistemas de ar condicionado convencionais, porém, em vez de
utilizar gás refrigerante, utiliza água com temperatura controlada e tratada em
seu sistema para fazer a climatização.
Assim, os sistemas de água gelada são sistemas de resfriamento indireto, ou
seja, o sistema de refrigeração (normalmente um chiller) resfria o fluido
secundário (água ou água misturada com etileno-glicol - mesmo produto
adicionado no sistema de arrefecimento dos carros) que circula no sistema de
água gelada com a utilização de bombas, e o fluido secundário resfria o
processo final.
Sistemas de expansão indireta – Fan Coil
No fan-coil instalado nos ambientes, a água fria, que
chega em torno de 7ºC, circula na serpentina do
equipamento; por sua vez, o fan-coil succiona o ar do
ambiente por meio de um ventilador, forçando o ar
succionado a passar pela serpentina que, em função da
água fria, resfria o ar e o devolve ao ambiente.
Resumindo...
Para caracterizar sistema de refrigeração como sendo de grande porte, ele deve conter, basicamente, duas máquinas
características, fan-coil e chiller. Esse sistema funciona de forma a centralizar produção de água gelada por meio de um
grande resfriador (chiller).
A água fria que é produzida pelo chiller (conjunto de evaporador) é distribuída por bombas de água através de uma linha
de tubos hidráulicos metálicos de alta resistência até os fan-coil distribuídos em diversos ambientes
Depois do processo, a água fria que circulou da
serpentina ganha cerca de 5ºC, voltando ao chiller em
uma temperatura de aproximadamente 12ºC para ser
resfriada e voltar a sua temperatura inicial de 7ºC, e
assim sucessivamente.
Sistemas de expansão indireta – Fan Coil
FGV 2015 Defensoria Pública do Estado de Mato Grosso A respeito de sistemas de ar condicionado,
assinale V para a afirmativa verdadeira e F para a falsa.
( ) Quando a serpentina do condicionador recebe por meio de dutos ou diretamente do recinto uma
carga de ar, configura-se um sistema de expansão ou evaporação direta.
( ) O fan-coil consiste em um compartimento com ventilador, serpentina e o filtro de ar, necessitando
de um sistema de água gelada.
( ) Para a condensação evaporativa, a temperatura de bulbo úmido do ar exterior deve ser inferior à
estabelecida para o fluido frigorífico.
As afirmativas são, respectivamente,
(A) F, F e V.
(B) V, V e V.
(C) V, V e F.
(D) F, V e V.
(E) V, F e V.
FGV 2015 Defensoria Pública do Estado de Mato Grosso A respeito de sistemas de ar condicionado,
assinale V para a afirmativa verdadeira e F para a falsa.
( ) Quando a serpentina do condicionador recebe por meio de dutos ou diretamente do recinto uma
carga de ar, configura-se um sistema de expansão ou evaporação direta.
( ) O fan-coil consiste em um compartimento com ventilador, serpentina e o filtro de ar, necessitando
de um sistema de água gelada.
( ) Para a condensação evaporativa, a temperatura de bulbo úmido do ar exterior deve ser inferior à
estabelecida para o fluido frigorífico.
As afirmativas são, respectivamente,
(A) F, F e V.
(B) V, V e V. C!
(C) V, V e F.
(D) F, V e V.
(E) V, F e V.
CEBRASPE (CESPE) 2013 Auditor de Controle Externo (TCE-RO) Com referência aos projetos
complementares em obras de edificações, julgue o item subsequente. Nos sistemas de ar-
condicionado do tipo água gelada, conhecidos como sistemas de expansão indireta, o ar é resfriado
no chiller pela água sob baixa temperatura e, em seguida, circula na serpentina do condicionador fan
coil.
CEBRASPE (CESPE) 2013 Auditor de Controle Externo (TCE-RO) Com referência aos projetos
complementares em obras de edificações, julgue o item subsequente. Nos sistemas de ar-
condicionado do tipo água gelada, conhecidos como sistemas de expansão indireta, o ar é resfriado
no chiller pela água sob baixa temperatura e, em seguida, circula na serpentina do condicionador fan
coil. C!
CEBRASPE (CESPE) 2018 Técnico I (IPHAN) Área 9 Em sistemas de ar condicionado
do tipo água gelada, que operam pelo sistema de expansão indireta, o ar é resfriado no
chiller pela água a baixa temperatura, que, em seguida, circula na serpentina do
condicionador fan coil.
CEBRASPE (CESPE) 2018 Técnico I (IPHAN) Área 9 Em sistemas de ar condicionado
do tipo água gelada, que operam pelo sistema de expansão indireta, o ar é resfriado no
chiller pela água a baixa temperatura, que, em seguida, circula na serpentina do
condicionador fan coil. C!
CESPE 2009 TRE-GO Analista Judiciário Arquitetura Quanto a sistemas de ar condicionado,
assinale a opção correta.
A) Os aparelhos de janela são considerados de expansão direta, já que o ar é resfriado diretamente no aparelho.
B) Os aparelhos de expansão indireta, como os self contained, são alimentados em uma central de água gelada gerada no
chiller.
C) O aparelho split, de expansão indireta, é alimentado com água gelada a partir do chiller.
D) O aparelho tipo fan coil, de expansão direta, é composto de dois elementos, uma unidade externa e uma interna ao
ambiente.
Sistema do tipo Self-Contained – sistema central de ar condicionado, instalado fora
do ambiente condicionado, com ventilação de insuflamento para uma rede de
distribuição de ar no ambiente condicionado. Os sistemas Self-Contained podem
servir diferentes ambientes e podem ser projetados para atender os requisitos de
conforto térmico e qualidade do ar interior.
✓ Os condicionadores self-contained com condensação a ar deverão ser localizados
junto a paredes externas, a fim de que a tomada e a descarga do ar de
condensação se efetuem livremente.
✓ O sistema Self-Contained reúne todas as unidades dentro de um aparelho só -
condensadora e evaporadora num gabinete que pode resfriar um andar inteiro.
CESPE 2009 TRE-GO Analista Judiciário Arquitetura Quanto a sistemas de ar condicionado,
assinale a opção correta.
A) Os aparelhos de janela são considerados de expansão direta, já que o ar é resfriado diretamente no aparelho. C!
B) Os aparelhos de expansão indireta, como os self contained, são alimentados em uma central de água gelada gerada no
chiller. E! Os aparelhos de expansão indireta são os fan coils.
C) O aparelho split, de expansão indireta, é alimentado com água gelada a partir do chiller. E! O split é e expansão direta
D) O aparelho tipo fan coil, de expansão direta, é composto de dois elementos, uma unidade externa e uma interna ao
ambiente. E! O fan coil é e expansão indireta
CESPE 2016 TCE-PR Analista de Controle Arquitetura No que se refere a sistemas de
condicionamento de ar e seus complementos, assinale a opção correta.
a) Os condicionadores de janela, aparelhos compactos, com um corpo único, e que podem ser instalados na parede ou na
janela, são mais silenciosos que os da linha split.
b) O sistema split é dividido em duas ou mais unidades: uma externa (condensadora) e uma ou mais unidades internas
(evaporadoras). Um aspecto negativo desse produto é o fato de o compressor, item com maior nível de ruído, localizar-se na
unidade interna.
c) Os condicionadoresde ar do tipo fan coil utilizam água gelada em seu sistema, podendo o insuflamento interno ser direto
ou em sistemas com ramais de dutos. Na unidade externa, a aparelhagem conta com um ou mais chillers.
d) O condicionador de ar self contained, mais eficaz que os modelos split tradicionais, reúne a condensadora e a evaporadora
em um único gabinete. Esse aparelho, que prescinde de casa de máquinas, tem a vantagem de possuir o ciclo reverso, ou seja,
resfria e também aquece.
e) De acordo com a tabela a seguir, o equipamento de ar condicionado recomendado para resfriar um quarto com dimensões
2,50 m × 3,00 m em um apartamento deve ter capacidade de, no mínimo, 10.000 BTUs.
CESPE 2016 TCE-PR Analista de Controle Arquitetura No que se refere a sistemas de
condicionamento de ar e seus complementos, assinale a opção correta.
a) Os condicionadores de janela, aparelhos compactos, com um corpo único, e que podem ser instalados na parede ou na
janela, são mais silenciosos que os da linha split. E! Os condicionadores de janela são mais barulhentos.
b) O sistema split é dividido em duas ou mais unidades: uma externa (condensadora) e uma ou mais unidades internas
(evaporadoras). Um aspecto negativo desse produto é o fato de o compressor, item com maior nível de ruído, localizar-se na
unidade interna. E! Os splits apresentam baixo ruído. O compressor fica na unidade externa.
c) Os condicionadores de ar do tipo fan coil utilizam água gelada em seu sistema, podendo o insuflamento interno ser direto
ou em sistemas com ramais de dutos. Na unidade externa, a aparelhagem conta com um ou mais chillers. C!
d) O condicionador de ar self contained, mais eficaz que os modelos split tradicionais, reúne a condensadora e a evaporadora
em um único gabinete. Esse aparelho, que prescinde de casa de máquinas, tem a vantagem de possuir o ciclo reverso, ou seja,
resfria e também aquece. E! De fato, podem refrigerar ou aquecer os ambientes, desde que instalados com resistências de
aquecimento, contudo precisa da casa de máquinas.
e) De acordo com a tabela a seguir, o equipamento de ar condicionado recomendado para resfriar um quarto com dimensões
2,50 m × 3,00 m em um apartamento deve ter capacidade de, no mínimo, 10.000 BTUs. E! 7500
Esse sistema é conhecido como sistema de controle de temperatura com volume de ar constante (VAC), uma vez que não
há variação na vazão do ar insuflado, e sim na sua temperatura.
O sistema de controle unitário, que mantém toda área atendida por uma mesma Unidade de Tratamento de Ar (UTA) e sob
a mesma temperatura.
Este sistema, em geral, tem um sensor de temperatura instalado no ambiente atendido ou no duto de retorno de ar,
próximo à Unidade de Tratamento de Ar, monitorando a mistura do ar do ambiente. A partir do sinal emitido por esse
sensor, a vazão de água gelada que passa pela serpentina da Unidade de Tratamento de Ar é regulada através de uma
válvula de controle de duas ou três vias, ajustando, desta forma, a temperatura do ar insuflado.
Vantagens do sistema VAC
a) Menor investimento inicial: Necessita de menor quantidade de controladores, instrumentação e equipamentos, pois
não utiliza caixa VAV;
b) Manutenção facilitada: Em virtude da centralização do fornecimento de ar condicionado em uma única UTA;
c) Simples operação do sistema de AVAC: Em função do baixo número de equipamentos instalados;
d) Qualidade do ar interior (IAQ): Sistemas de VAC apresentam maior autonomia sobre controle do fluxo de ar externo,
que visam a renovação do ar interior, para manter a qualidade do ambiente.
Sistema volume de ar constante – VAC
Em sistemas de controle individualizado por ambiente, conhecidas como zonas, (onde a temperatura pode ser regulada de
forma independente), cada ambiente tem seu próprio sensor de temperatura, cujo sinal determina o posicionamento do
damper (registro que regula a passagem de ar) de volume de ar variável (VAV), instalado no duto de insuflação do
ambiente. Neste caso, o ajuste da temperatura é feito através do ajuste do volume de ar insuflado sobre o ambiente,
conforme apresentado na figura a seguir:
Sistema de volume de ar variável -VAV
Assim, no sistema de VAV para controle de temperatura, utiliza-se um sistema de
controle em malha fechada, normalmente utilizando inversores de frequência,
para determinar a velocidade do ventilador da UTA a partir da pressão na rede de
dutos de insuflação de ar, proporcionando dentre outros benefícios uma
significativa redução no consumo da energia elétrica consumida pelos
ventiladores dos climatizadores, quando operando em cargas parciais.
Assim, sistemas VAV utilizam muito menos energia do que sistemas VAC,
pois a velocidade do ventilador da UTA é reduzida para atender às exigências
atuais de demanda dos ambientes. Ao contrário, o ventilador da UTA do VAC
está sempre operando a uma velocidade que atenda às piores condições.
O sistema de VAV é também um grande aliado no tocante à distribuição uniforme
de ar, pois possui ajustes de vazão máxima e mínima (através de controlador
digital) para cada caixa VAV, garantindo que não seja insuflado no ambiente uma
vazão de ar maior que o valor máximo configurado, bem como assegurando uma
vazão mínima para renovação e circulação do ar ambiente.
CEBRASPE (CESPE) 2009 Auditor Federal de Controle Externo (TCU) Os sistemas de ventilação
e condicionamento de ar são recursos amplamente utilizados em todo tipo de edificação (prédios
residenciais, de escritórios, centros comerciais etc.) para garantir o conforto térmico das pessoas que
ocupam esses prédios ou neles circulam. Acerca das características e dos princípios de
funcionamento dos diversos tipos de sistemas de condicionamento de ar, julgue o próximo item.
O sistema de ventilação para condicionamento de ar de volume variável e temperatura constante apresenta como principal
limitação a incapacidade de controle individualizado por ambiente condicionado.
CEBRASPE (CESPE) 2009 Auditor Federal de Controle Externo (TCU) Os sistemas de ventilação
e condicionamento de ar são recursos amplamente utilizados em todo tipo de edificação (prédios
residenciais, de escritórios, centros comerciais etc.) para garantir o conforto térmico das pessoas que
ocupam esses prédios ou neles circulam. Acerca das características e dos princípios de
funcionamento dos diversos tipos de sistemas de condicionamento de ar, julgue o próximo item.
O sistema de ventilação para condicionamento de ar de volume variável e temperatura constante apresenta como principal
limitação a incapacidade de controle individualizado por ambiente condicionado. E!
O sistema de ventilação para condicionamento de ar de volume constante e temperatura variável consiste de um único
ventilador, instalado de modo a propiciar a circulação do ar por apenas um duto de insuflamento.
CEBRASPE (CESPE) 2009 Auditor Federal de Controle Externo (TCU) Os sistemas de ventilação
e condicionamento de ar são recursos amplamente utilizados em todo tipo de edificação (prédios
residenciais, de escritórios, centros comerciais etc.) para garantir o conforto térmico das pessoas que
ocupam esses prédios ou neles circulam. Acerca das características e dos princípios de
funcionamento dos diversos tipos de sistemas de condicionamento de ar, julgue o próximo item.
O sistema de ventilação para condicionamento de ar de volume constante e temperatura variável consiste de um único
ventilador, instalado de modo a propiciar a circulação do ar por apenas um duto de insuflamento. E! Não há somente dutos
de insuflamento, mas também dutos de retorno, formando um circuito praticamente fechado – exceção, renovação do ar.
CEBRASPE (CESPE) 2009 Auditor Federal de Controle Externo (TCU) Os sistemas de ventilação
e condicionamento de ar são recursos amplamente utilizados em todo tipo de edificação (prédios
residenciais, de escritórios, centros comerciais etc.) para garantir o conforto térmico das pessoas que
ocupam esses prédios ou neles circulam. Acerca das características e dos princípios de
funcionamentodos diversos tipos de sistemas de condicionamento de ar, julgue o próximo item.
ESAF 2013 MINISTÉRIO DA FAZENDA Arquiteto A implementação de um sistema de
climatização não é uma coisa assim tão simples. Afinal, para resfriar um edifício, é preciso levar em
consideração o numero de andares, a área dos ambientes a serem climatizados, as atividades a serem
desenvolvidas, a orientação solar etc. Alguns prédios exigem sistemas integrados, com controles de
climatização por andar e soluções de automação. Por mais que todos os aparelhos possuam a mesma
finalidade, há diferenças entre eles no momento de distribuir o ar. Com base nesse assunto, assinale
a opção incorreta.
a) Embora a longo prazo seja eficiente em relação ao consumo de energia, o sistema de ar
condicionado central não é indicado para pequenos projetos devido ao alto custo inicial.
b) O VAV (Volume de Ar Variável) é um mecanismo composto por válvulas de vazão que, quando
ligadas a um computador central, permitem monitorar a temperatura de cada ambiente.
c) O sistema self-container, ou simplesmente self, que reúne condensadora e evaporadora em um
mesmo gabinete, é mais eficaz do que o sistema Split tradicional.
d) Os condicionadores de ar tipo fan-coil, que utilizam água gelada, são recomendados para
empreendimentos que possuem grandes cargas térmicas de dissipação, tais como: shoppings,
cinemas, prédios corporativos, bancos, teatros, centros de eventos etc.
e) Embora apresentem um consumo menor de energia e melhor rendimento em relação ao tipo
compacto, os aparelhos de ar-condicionado tipo split são bem menos silenciosos.
ESAF 2013 MINISTÉRIO DA FAZENDA Arquiteto A implementação de um sistema de
climatização não é uma coisa assim tão simples. Afinal, para resfriar um edifício, é preciso levar em
consideração o numero de andares, a área dos ambientes a serem climatizados, as atividades a serem
desenvolvidas, a orientação solar etc. Alguns prédios exigem sistemas integrados, com controles de
climatização por andar e soluções de automação. Por mais que todos os aparelhos possuam a mesma
finalidade, há diferenças entre eles no momento de distribuir o ar. Com base nesse assunto, assinale
a opção incorreta.
a) Embora a longo prazo seja eficiente em relação ao consumo de energia, o sistema de ar
condicionado central não é indicado para pequenos projetos devido ao alto custo inicial.
b) O VAV (Volume de Ar Variável) é um mecanismo composto por válvulas de vazão que, quando
ligadas a um computador central, permitem monitorar a temperatura de cada ambiente.
c) O sistema self-container, ou simplesmente self, que reúne condensadora e evaporadora em um
mesmo gabinete, é mais eficaz do que o sistema Split tradicional.
d) Os condicionadores de ar tipo fan-coil, que utilizam água gelada, são recomendados para
empreendimentos que possuem grandes cargas térmicas de dissipação, tais como: shoppings,
cinemas, prédios corporativos, bancos, teatros, centros de eventos etc.
e) Embora apresentem um consumo menor de energia e melhor rendimento em relação ao tipo
compacto, os aparelhos de ar-condicionado tipo split são bem menos silenciosos. X!
O filtro de ar condicionado é um importante componente para garantir a salubridade do ambiente.
Como existem diversos tipos de poeiras com granulometrias e odores distintos, existem filtros diferentes, podendo eles
serem grossos, médios, finos, absolutos, multibolsas, de carvão ativado ou especiais.
Filtros de Ar Condicionado
O filtro de ar condicionado grosso (filtros planos e plissados) será utilizado no primeiro estágio da admissão de ar
externo. Os planos possuem elementos filtrantes em fibra de poliéster ou fibra de vidro com moldura de papelão rígida ou
metálica, em aço galvanizado, inox ou em alumínio. O plissado, por sua vez, executa a filtragem por fibra sintética plissada
que atende até 4.250m³/h, alcançando grande poder de acumulação de pó, e sendo indicado para alta vazão em espaços
físicos limitados com opções de molduras em papelão ou chapa de aço galvanizado.
O filtro de ar condicionado médio dará sequência antes de chegar ao sistema de filtragem absoluta e terá opções de
elementos filtrantes em tela de nylon, com grande resistência e lavável, alumínio em formato de tela ou colmeia,
também lavável, e em cartão plissado, onde o seu formato obriga o ar a mudar várias vezes de direção, deixando as
partículas maiores para trás.
Para forte odores, utiliza-se na fase seguinte o filtro de carvão ativado, oferecendo um ótimo desempenho e resistência com
moldura em polietileno injetado. Para ambientes industriais, onde existe muita poeira, é utilizado o filtro multibolsas com
grande área de filtragem e elemento filtrante em fibras sintéticas e moldura em chapa galvanizada.
No sistema de filtragem final é indicado como elemento filtrante de papel de micro fibra de vidro e moldura metálica,
muito comum na indústria farmacêutica e laboratórios. Outra opção, por fim, são os filtros finos que possuem profundidade
de 78 e 292mm, com área de filtragem de 19m² e vazão de 5000m³/h, podendo ser utilizados antes do filtro absoluto.
✓ É recomendável, por motivos de economia operacional, operar os filtros com vazão 10 % ou 15 % abaixo de sua
vazão nominal, principalmente em se tratando de filtros finos.
Filtros de Ar Condicionado
Filtro de Fio de Nylon - O filtro em fio de nylon é o mais comum, está presente em todos
os modelos. Esse tipo de filtro é básico e mesmo quando o aparelho utiliza outros
sistemas de filtragem, ele está presente para complementar a proteção.
Esse filtro de ar-condicionado é composto por uma malha fina de fios de nylon que
prendem as impurezas enquanto deixam o ar passar. O filtro de nylon deve ser lavado em
casa pelo usuário pelo menos uma vez por mês nos períodos de grande uso. Ele é
bastante resistente e dura por anos.
Filtro de Fio Metálico - malha de fio metálico (aço ou alumínio) é mais usada no ar-
condicionado do tipo janela – especialmente os mais antigos. Ele funciona na mesma
ideia, com as impurezas ficando retidas nas “lâminas” de metal”. O filtro de malha pode
ser lavado, só que para recolocá-lo é preciso que esteja seco.
Filtro Hepa - Os filtros Hepa são considerados os mais eficientes, podendo ser lavados.
A eficiência mínima bate na casa dos 99,97%, para partículas de 0,3 mícron.
A intenção inicial era o uso nos processos de filtragem química, biológica e radiológica
para uso pelas forças armadas dos Estados Unidos. Este tipo de filtro também é usado
aspiradores de pó e outros equipamentos.
Filtros de Ar Condicionado
Filtro de Carvão Ativado - Odores contaminantes, como o de cigarro, gordura ou até
mesmo os cheiros do corpo contidos em um ambiente podem ser absorvidos pelo Filtro
de Carvão Ativado. Este modelo de filtro é construído com carcaça em chapa de aço
galvanizado, com módulo filtrante de carvão ativado. O filtro não pode ser limpo e nem
lavado, ele é praticamente descartável.
Filtros Plissados - Estes filtros são feitos de fibra de vidro, sobrepostos em telas que
podem ser mais ou menos espessas, dependendo da necessidade de filtração. Quanto
mais grossa, maior o poder de filtragem. Em alguns casos, uma camada de fios de
carbono pode ser tecida junto à malha de fibra de vidro para absorver odores também.
Filtros Eletrostáticos - Também chamado de precipitador eletrostático, esse equipamento
é utilizado em ambientes industriais que precisam de controle para a poluição, como
cozinhas industriais. Os sistemas de ventilação e condicionamento de ar de instalações
como fábricas jogam o ar para dentro desse filtro, e ele funciona com superfícies
carregadas positivamente que atraem as cargas negativas das substâncias capturadas.
Logo, a “sujeira” fica toda nas paredes no filtro, tornado mais fácil a limpeza e o correto
descarte desses poluentes. óxido de enxofre, alguns ácidos, resinas e alcatrão são alguns
dos principais produtos filtrados pelo precipitador eletrostático.
Filtros de Ar CondicionadoFiltro de Carvão Ativado - Odores contaminantes, como o de cigarro, gordura ou até
mesmo os cheiros do corpo contidos em um ambiente podem ser absorvidos pelo Filtro
de Carvão Ativado. Este modelo de filtro é construído com carcaça em chapa de aço
galvanizado, com módulo filtrante de carvão ativado. O filtro não pode ser limpo e nem
lavado, ele é praticamente descartável.
Filtros Plissados - Estes filtros são feitos de fibra de vidro, sobrepostos em telas que
podem ser mais ou menos espessas, dependendo da necessidade de filtração. Quanto
mais grossa, maior o poder de filtragem. Em alguns casos, uma camada de fios de
carbono pode ser tecida junto à malha de fibra de vidro para absorver odores também.
Filtros Eletrostáticos - Também chamado de precipitador eletrostático, esse equipamento
é utilizado em ambientes industriais que precisam de controle para a poluição, como
cozinhas industriais. Os sistemas de ventilação e condicionamento de ar de instalações
como fábricas jogam o ar para dentro desse filtro, e ele funciona com superfícies
carregadas positivamente que atraem as cargas negativas das substâncias capturadas.
Logo, a “sujeira” fica toda nas paredes no filtro, tornado mais fácil a limpeza e o correto
descarte desses poluentes. óxido de enxofre, alguns ácidos, resinas e alcatrão são alguns
dos principais produtos filtrados pelo precipitador eletrostático.
Filtros de Ar Condicionado
A classificação de acordo com a norma se baseia apenas na capacidade de absorção do filtro, separando entre os mais
grossos (G1, G2, G3 e G4) e os mais finos (F5, F6, F7 e F8 e F9).
Nota: Na tabela da norma antiga existiam ainda as classificações de A1 e A2, que eram os filtros absolutos, mas eles não
constam mais na nova ABNT.
Assim, segundo a nova norma, a classificação se define pela porcentagem de Eficiência Gravimétrica (Eg) e pela
porcentagem de Eficiência de Partículas (Ef), ficando definido como:
Filtros Grossos de Ar-Condicionado
G1: acima de 50 e menores que 65% Eg
G2: acima de 65 e menores que 80% Eg
G3: acima de 80 e menores que 90% Eg
G4: acima de 90% Eg
Filtros Finos de Ar-Condicionado
F5: acima de 40 e menores que 60% Ef
F6: acima de 60 e menores que 80% Ef
F7: acima de 80 e menores que 90% Ef
F8: acima de 90 e menores que 95% Ef
Filtros de Ar Condicionado
Instalação
Os filtros estipulados devem ser instalados nas unidades de tratamento de ar a montante das serpentinas de troca de calor.
Havendo dois estágios de filtragem, os filtros do segundo estágio devem ser instalados após a descarga das unidades de
tratamento de ar.
1 - Duto de suprimento
2 - Compartimento do ventilador
3 - Conexão flexível
4 - Bobina de aquecimento e / ou
resfriamento
5 - Compartimento do filtro
6 - Retorno e duto de ar fresco
Filtros de Ar Condicionado
Pré-filtragem do ar exterior
Deve ser instalado um pré-filtro adicional para o ar exterior, no
mínimo de classe G4, quando:
✓ o ar exterior é admitido na sala que serve de plenum de mistura para
o condicionador;
✓ o ar exterior é suprido por dutos a diversos condicionadores a partir
de um ventilador central.
Nestes casos o pré-filtro deve ser instalado junto à veneziana de
captação de ar.
Quando o ar exterior é captado diretamente na caixa de mistura do condicionador, ou é conduzido a esta por trecho de duto
inferior a 2 m dentro da sala do condicionador, o ar exterior é filtrado junto com o ar recirculado, não havendo necessidade
de pré-filtro separado.
Para unidades de tratamento de ar que não disponham de conexão de tomada de ar exterior, o ar exterior deve ser suprido
por sistemas separados, providos também de filtragem.
No caso anterior o ar deve ser conduzido por dutos à proximidade imediata da entrada de retorno da unidade. Não se admite
captação do ar exterior diretamente na unidade, mesmo no caso de a unidade estar situada junto a uma parede exterior.
É recomendável que o ar exterior seja resfriado e desumidificado, além de filtrado, a fim de reduzir a carga de condensados
na unidade.
CEBRASPE (CESPE) 2015 Especialista em Gestão de Telecomunicações (TELEBRAS) A respeito
dos equipamentos de ar-condicionado, julgue o item que se segue. Os filtros estipulados em projeto
de instalação de ar-condicionado devem ser colocados a montante das serpentinas de troca de calor.
CEBRASPE (CESPE) 2015 Especialista em Gestão de Telecomunicações (TELEBRAS) A respeito
dos equipamentos de ar-condicionado, julgue o item que se segue. Os filtros estipulados em projeto
de instalação de ar-condicionado devem ser colocados a montante das serpentinas de troca de calor.
C!
CEBRASPE (CESPE) 2003 Analista Legislativo (CAM DEP) Filtros secos, filtros de carvão
ativado ou filtros úmidos podem ser corretamente utilizados para a purificação do ar em um sistema
de ar condicionado.
CEBRASPE (CESPE) 2003 Analista Legislativo (CAM DEP) Filtros secos, filtros de carvão
ativado ou filtros úmidos podem ser corretamente utilizados para a purificação do ar em um sistema
de ar condicionado. C!
Projeto e instalação
Concepção inicial da instalação
Etapa destinada a:
a) análise conjunta entre o projetista, empreendedor e escritórios de arquitetura sobre os impactos das soluções envolvendo o
consumo de energia da edificação e os aspectos ambientais;
b) análise junto ao empreendedor da diretriz de enquadramento desejada por ele para a obtenção de etiquetagem de eficiência
energética do respectivo empreendimento;
c) coleta de informações sobre as condições locais que possam ter influência na concepção das instalações, tais como o
atendimento pelos serviços públicos de água, esgoto, gás combustível e energia elétrica, topografia, incidência solar,
edificações na vizinhança, condições do meio externo, tipo de ocupação, etapas de implantação do empreendimento,
exigências específicas das autoridades legais etc;
d) coleta de dados preliminares de requisitos de tratamento de ar, parâmetros para os cálculos de carga térmica e
especificações dos detalhes arquitetônicos da edificação tais como: condições específicas de temperatura, umidade relativa,
pressão interna, renovação de ar e classe de filtragem requerida, leiaute e dissipação térmica de equipamentos, altura de entre
forros, tipos de vidro e materiais e revestimentos de coberturas e paredes, dispositivos de sombreamento etc;
e) análise comparativa de sistemas viáveis de serem aplicados, a partir de um levantamento preliminar de carga térmica;
f) indicação preliminar das necessidades de áreas e espaços técnicos, com estimativa de carga estática e consumo elétrico dos
equipamentos.
Esta etapa engloba conceitualmente as etapas de Levantamento (LV), Programa de Necessidades (PN), Estudo de Viabilidade
(EV) e Estudo Preliminar (EP), conforme a ABNT NBR 13531.
