CONSTRUÇÃO CIVIL IV
COBERTURAS
Trama e estrutura secundária: conjunto integrado pelas terças, caibros e ripas.
• Tesoura Tipo Shed: a estrutura tipo Shed é de grande vantagem nas construções
industriais, pois além dos efeitos benéficos de boa iluminação e ventilação, pos-
sibilita também com facilidade a ampliação da área coberta em todos os senti-
dos, principalmente quando há um planejamento para se construir por etapas e a logo
prazo. Nesse caso, costuma-se executar as paredes de fechamento com chapas de
cimento-amianto, tendo como objetivo a possibilidade de serem desmontadas e trans-
portadas quando se julgar necessária a ampliação.
 – É possível fazer um galpão shed ou um galpão em shed de forma regular.
DIRETO DO CONCURSO
1. (CEBRASPE/2018/OFICIAL TÉCNICO DE INTELIGÊNCIA/ÁREA 5) A estrutura tipo Shed
é recomendada para construções industriais, haja vista benefícios como boa iluminação,
ventilação e facilidade para ampliação.
COMENTÁRIO

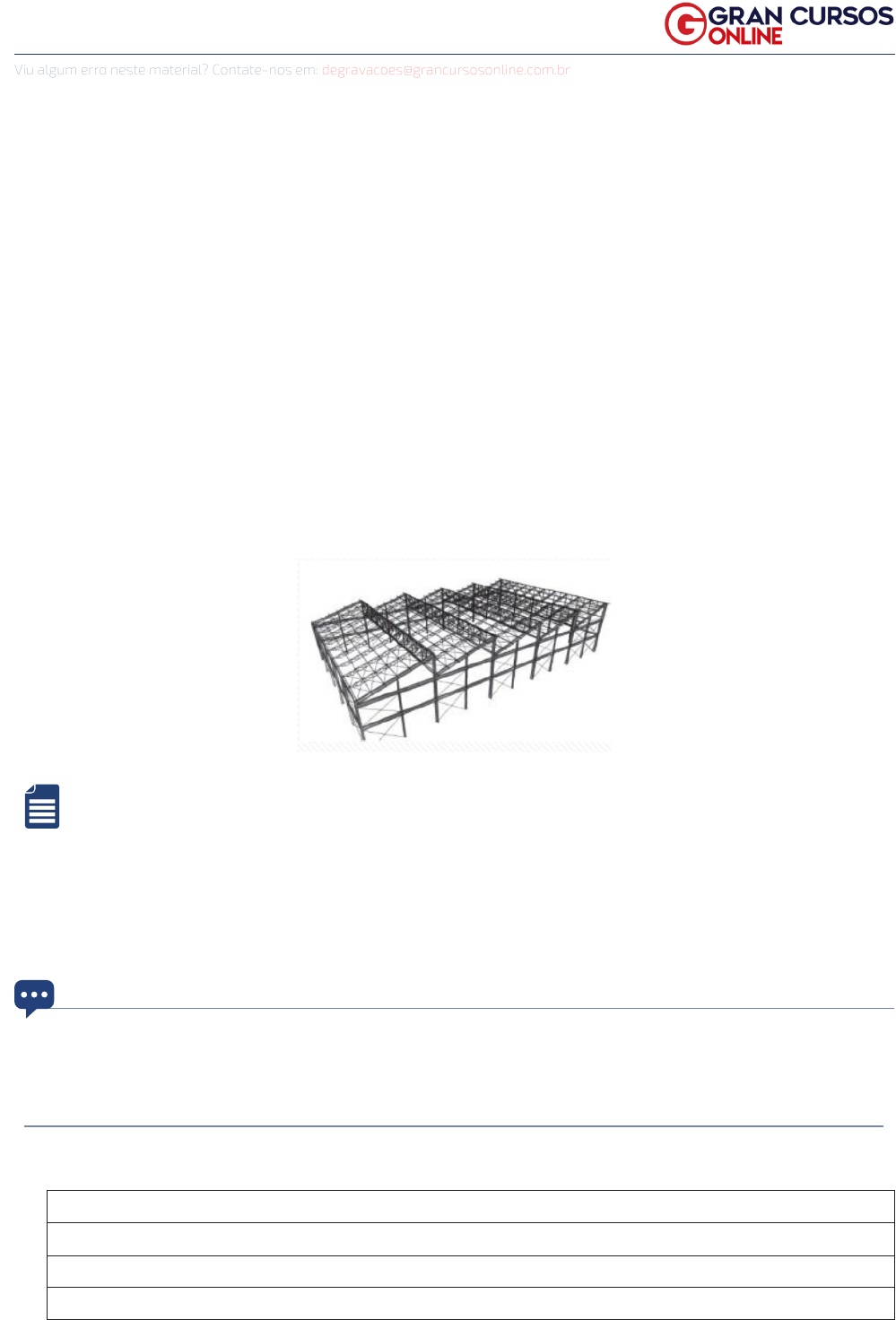

A estrutura tipo Shed (galpão em inglês) é o nome dado ao sistema de cobertura modular
indicado na imagem a seguir. É recomendada para construções industriais, haja vista
benefícios como boa iluminação, ventilação e facilidade para ampliação.
2 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
2. (CESPE/STJ/2015) Apesar de ser o tipo mais econômico e mais empregado no Brasil
para estruturas de madeira de telhados residenciais, a tesoura do tipo Howe dificulta a
execução da ligação das diagonais com os banzos por meio de entalhes.
COMENTÁRIO
A tesoura do tipo Howe — tipo mais comum no Brasil — facilita a execução da ligação das
diagonais, pois consistem em barras diagonais comprimidas e montantes tracionados.
São características da tesoura tipo Howe:
• Barras ligadas em triângulo;
• Tesoura isostática, simples e de fácil instalação;
• Pode ser usada para telhas cerâmicas ou chapas metálicas.
Estudaremos agora a seção transversal do telhado, observe:
3 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
Observações sobre a imagem:
• Cumeeira: parte mais alta do telhado.
• Frechal: localiza-se acima do pilar.
• Chapuz: dificilmente é cobrado em provas.
• Pendural ou Pendural central: está pendurado.
• Pontalete, Montante ou Pendural: não é o central.
• Ferragem ou Estribo: geralmente é uma peça de amarração.
Sambladuras e entalhes: ligações entre duas peças de madeiras.
Frechal: peça colocada sobre a parede e sob a tesoura, para distribuir a carga do telhado.
Perna: peças de sustentação da terça, indo do ponto de apoio da tesoura do telhado ao
cume, geralmente trabalham à compressão.
Linha: peça que corre ao longo da parte inferior de tesoura e vai de apoio a apoio, geral-
mente trabalham à tração. (-)
Estribo: são ferragens que garantem a união entre as peças das tesouras. Podem traba-
lhar à tração ou cisalhamento.
Pendural e tirante: peças que ligam a linha à perna e se encontram em posição perpen-
dicular ao plano da linha. Denomina-se pendural quando a sua posição é no cume, e nos
demais tirante. Geralmente trabalham à tração. (-)
• Pendural:
4 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
• Tirantes:
Asna e escoras: são peças de ligação entre a linha e a perna, encontram-se, geralmente,
em posição oblíqua ao plano da linha, denomina-se asna a que sai do pé do pendural.
5m
5 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
DIRETO DO CONCURSO
3. (FUNDATEC/2019/ENGENHEIRO/PREFEITURA DE GRAMADO) Os telhados tradicio-
nais no Brasil podem ser definidos como uma composição de duas partes básicas: es-
trutura de cobertura, que corresponde ao conjunto de elementos estruturais para susten-
tação da cobertura, e telhamento. Tratando dos elementos que compõem a estrutura da
cobertura, relacione a Coluna 1 à Coluna 2.
Coluna 1:
[1] Ripa.
[2] Terça.
[3] Caibro.
[4] Chapuz.
[5] Pendural.
Coluna 2:
( ) � Calço de madeira, geralmente na forma triangular, que auxilia no travamen-
to da terça.
( ) � Atua como apoio direto das telhas.
( ) � Recebe a carga das ripas, auxiliando sua sustentação.
( ) � Elemento vertical presente no centro das tesouras, que vai desde a superfície da
linha até a cumeeira.
( ) � Viga que, apoiada sobre a tesoura, sustenta outros elementos da estrutura.
6 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
COMENTÁRIO
Vejamos o conceito de cada um dos elementos citados na questão:
• Ripa: atua como apoio direto das telhas.
– Decore: telha, ripa, caibro e terça.
• Terça: viga que, apoiada sobre a tesoura, sustenta outros elementos da estrutura.
• Caibro: recebe a carga das ripas, auxiliando sua sustentação.
• Chapuz: calço de madeira, geralmente na forma triangular, que auxilia no travamento da
terça.
• Pendural: elemento vertical presente no centro das tesouras, que vai desde a superfície
da linha até a cumeeira — parte mais alta do telhado.
É importante o aluno decorar o nome e as funções dos 16 elementos citados na imagem.
4. (FUNDATEC/2019/ENGENHEIRO CIVIL/PREFEITURA DE PARAÍ) A NBR 15575:2013
(Edificações habitacionais – Desempenho) utiliza-se de termos e definições para diferen-
ciar água-mestra, entreforro, lanternim, trama e viga-calha de um Sistema de Cobertura
(SC). Com base nos conceitos normatizados, analise as assertivas abaixo:
I – Água-mestra: água principal de maior área, geralmente trapezoidal, existente em te-
lhados de três ou quatro águas.
II – Entreforro: espaço compreendido entre o forro e uma laje ou pano de telhado que lhe
é paralelo.
III – Lanternim: trecho de telhado sobreposto e afastado das águas, destinado a ventilar
e/ou iluminar o ambiente coberto.
IV – Trama: estrutura secundária integrada pelas terças, caibros e ripas.
V – Viga-calha: componente estrutural, com formato de canal aberto, destinado à capta-
ção e condução da água de chuva do sistema de cobertura.
COMENTÁRIO
Água-mestra é água principal de maior área, geralmente trapezoidal, existente em telhados
de três ou quatro águas. O entreforro é espaço compreendido entre o forro e uma laje ou
pano de telhado que lhe é paralelo. O lanternim é trecho de telhado sobreposto e afastado
7 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
das águas, destinado a ventilar e/ou iluminar o ambiente coberto. A trama é estrutura
secundária integrada pelas terças, caibros e ripas 1. A viga-calha — também denominado
de água furtada — é o componente estrutural, com formato de canal aberto, destinado à
captação e condução da água de chuva do sistema de cobertura.
5. (SUGEP/2019/ENGENHEIRO CIVIL/UFRPE) Sobre sistema de cobertura, é correto
afirmar que:
a. Telhado de alpendre é constituído por mais de uma água.
b. Água, pano ou vertente é cada um dos planos não inclinados que constituem um telhado.
c. Ártico é o espaço compreendido entre o forro e uma laje.
d. Tesoura é o elemento da estrutura principal de sustentação da trama.
e. A vida útil de projeto de cobertura é inferior a 20 anos.
COMENTÁRIO
A tesoura é o elemento da estrutura principal de sustentação da trama.
Vejamos o erro de cada uma das alternativas:
• Letra “a”: o telhado de alpendre é constituído por apenas uma água.
• Letra “b”: a água, pano ou vertente é um plano inclinado.
• Letra “c”: o espaçocompreendido entre o forro e uma laje é chamado de “ático”, e não “ártico”.
• Letra “e”: de acordo com a Parte 1 da NBR 15575-1, a vida útil de projeto de cobertura
deve ser superior a 20 anos.
Ainda sobre a letra “e”, observe outros pontos presentes na Parte 1 da NBR 15575-1:
SISTEMA VUP MÍNIMA (anos)
Estrutura ≥ 40
Pisos internos ≥ 13
Vedação vertical externa ≥ 40
Vedação vertical interna ≥ 20
Cobertura ≥ 20
Hidrossanitário ≥ 20
1 Decore: telha, caibro, terça e ripa.
10m
8 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
6. (CESPE/STJ/2015) Lanternim é uma solução empregada em galpões quando a ilumina-
ção e a ventilação trazidas pelas janelas forem consideradas insuficientes.
COMENTÁRIO
Lanternim é uma solução utilizada em galpões quando a iluminação e a ventilação trazidas
pelas janelas forem insuficientes.
Observe a imagem a seguir:
7. (CESPE/STJ/2015/FUNRIO/TÉCNICO LEGISLATIVO) Nessa figura, os elementos assi-
nalados com os números 1 e 2 são conhecidos, respectivamente, como:
a. Terça e empena.
b. Terça e escora.
c. Escora e empena.
d. Escora e suspensório.
e. Escora e tirante.
COMENTÁRIO
Os elementos assinalados com os números 1 e 2 são conhecidos como escora e empena
(ou perna).
9 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
Telhas:
Obs.: as telhas menos nobres são mais finas e leves e precisam de menos inclinação do
que as telhas coloniais ou de cerâmica.
• Telhas de Fibrocimento: inclinações de 17% a 10% 2. Mais baratas, baixo conforto tér-
mico e acústico.
– Não há necessidade de amarrar todas as telhas ao ripamento, devendo-se deve-se
apenas argamassar a primeira fiada e amarrar a última (do beiral).
• Telhas de chapa zincada ou galvanizada: boa durabilidade, pequena inclinação
e do baixo custo, pouco isolamento térmico e acústico — assim como as telhas de
fibrocimento.
2 O telhado não precisa ser muito alto.
10 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
• Telhas cerâmicas (feitas de barro):
– A inclinação mínima começa em 30%.
– Efeito de sucção do vento não é relevante.
- As outras telhas, no entanto, por serem muito leves, podem sofrer um efeito de
sucção provocado pelo vento de baixo para cima.
• Telhas Francesas: os telhados devem ser executados com declividade compreendida
entre 32% e 40%. (ABNT NBR 8039:83 – Projeto e execução de telhados com telhas
cerâmicas tipo francesa).
11 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
• Termoplan: possui uma camada interna de ar para proteção térmica da telha.
DIRETO DO CONCURSO
8. (FCC/2019/ENGENHEIRO CIVIL) O telhado da edificação da figura deve ser construído
com telhas cerâmicas tipo francesa. Para essa construção, a altura mínima do telhado
(hmim) é, em metros:
a. 1,6.
b. 1,2.
c. 2,0.
d. 1,8.
e. 1,4.
COMENTÁRIO
Sabendo que a inclinação da telha francesa é de 32%, basta utilizar o seguinte cálculo:
i = HMIN/B
0,32 = HMIN/5
HMIN = 1,60
9. (CESPE/ENGENHEIRO/FUB/2015) A estrutura metálica, em relação à estrutura de ma-
deira ou de concreto, permite realizar um projeto com ponto de telhado mais baixo.
15m
12 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
COMENTÁRIO
O que determina a inclinação e a altura do telhado é o tipo de telha.
Em geral os fabricantes indicam as inclinações mínimas e máximas, observe:
Inclinação Necessária Por Tipo de Telha
Tipo de Telha Inclinação (%)
Francesa 35
Colonial 25
Ondulada 9
Alumínio 5
10. (CESPE/STJ/ANALISTA JUDICIÁRIO/APOIO ESPECIALIZADO/ENGENHARIA CI-
VIL/2015) O efeito da sucção provocada pela ação do vento é relevante no projeto da
estrutura do telhado, principalmente quando da utilização de telhas cerâmicas.
COMENTÁRIO
O efeito da sucção provocado pela ação do vento não é produzido em telhas cerâmicas,
mas apenas em telhas zincadas ou de fibrocimento, por serem telhas mais leves.
11. (CESPE/AJ/TRE-RJ/APOIO ESPECIALIZADO/ENGENHARIA CIVIL/2012) A telha de
chapa zincada, além da boa durabilidade e do baixo custo, apresenta bom isolamento
térmico e acústico.
13 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
COMENTÁRIO
A telha de chapa zincada e a de fibrocimento não apresentam bom desempenho térmico
ou acústico. Normalmente são usadas em locais improvisados.
12. (IADES/EBSERH/UFRN/2014) Através de dupla camada, consegue um isolamento tér-
mico e um isolamento de umidade. Com relação à telha, assinale a alternativa correta em
relação à suas características.
a. Francesa ou Marselha.
b. Tipo Plan.
c. Romana.
d. Portuguesa.
e. Termoplan.
COMENTÁRIO
A telha Termoplan, por meio de dupla camada, consegue um isolamento térmico e um
isolamento de umidade. Afinal, possui uma camada interna de ar para proteção térmica da
telha e bordas para encaixe na lateral.
14 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
Detalhes de ligações dos elementos: sambladuras 3 e entalhes
São tipos de ligações práticas entre duas peças de madeiras definidas após verificação
das resistências das superfícies de contato ao esmagamento e, às vezes, ao cisalhamento
de um segmento da peça (caso específico dos nós extremos da tesoura).
Calhas e Rufos
Apesar de ser difícil a cobrança de calhas e rufos em provas de concurso, é importante o
aluno ter familiaridade com o assunto.
3 Encaixes utilizados na ligação dos elementos da cobertura.
15 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
DIRETO DO CONCURSO
13. (CESPE/2014/PF/ENGENHEIRO CIVIL) Na execução do telhado de uma edificação,
com forma ilustrada na figura, a telha de fibrocimento foi substituída por telha cerâmica;
o ponto do telhado não foi alterado; não foram previstos rincões; a última linha de telhas
será argamassada e todas as telhas serão amarradas ao ripamento com arame recozido.
Considerando essas informações, julgue o item subsequente.
Para evitar o transbordamento nos beirais do telhado, rincões devem ser instalados.
COMENTÁRIO
Na verdade, devem-se ser instalados quatro espigões no telhado, e não rincões. Há a
necessidade de quatro espigões, porque se trata de um telhado de quatro águas.
20m
16 www.grancursosonline.com.br
Viu algum erro neste material? Contate-nos em: degravacoes@grancursosonline.com.br
Construção Civil IV
ENGENHARIA CIVIL
A
N
O
TA
ÇÕ
ES
14. (CESPE/2014/PF/ENGENHARIA CIVIL) A inclinação do telhado para telhas cerâmicas
deve ser maior que a inclinação para telhas de fibrocimento.
COMENTÁRIO
Quanto à inclinação do telhado, existem os seguintes percentuais:
• Inclinação para telhas de fibrocimento: 10% a 17%.
• Inclinação para telhas cerâmicas: 30%.
GABARITO
 1. C
 2. E
 3. 4-1-3-5-2
 4. C, C, C, C, C
 5. d
 6. C
 7. c
 8. a
 9. E
 10. E
 11. E
 12. e
 13. E
 14. C
���������������������������������������������������������������������������������Este material foi elaborado pela equipe pedagógica do Gran Cursos Online, de acordo com a aula
preparada e ministrada pelo professor Pedro Murga Veloso Pinto.
A presente degravação tem como objetivo auxiliar no acompanhamento e na revisão do conteúdo
ministrado na videoaula. Não recomendamos a substituição do estudo em vídeo pela leitura exclu-
siva destematerial.
