Diversas estratégias são tomadas e parâmetros são avaliados ao desenvolver um novo empreendimento
de geração de energia elétrica.
Considerando ainda o projeto de empreendimentos que utilizam recursos hídricos como hidrelétricas, ou a
readequação de centrais hidrelétricas já existentes, também incluindo possíveis reativações, sabe-se que
existem dois parâmetros básicos para o entendimento do aproveitamento hidrelétrico: a altura da queda
d'água (H) e a vazão (Q). É considerando esses dois parâmetros, inclusive, que se tem as classificações e
modelos de turbinas hidráulicas mais comumente utilizadas no Brasil e no mundo. No projeto das usinas
de Santo Antônio e Jirau, por exemplo, localizadas no Rio Madeira, dadas as condições ambientais
demandadas como menor proporção territorial alagada e a possibilidade de operação sob imersão, tem-se
o uso de turbinas do tipo Straflo e Bulbo.

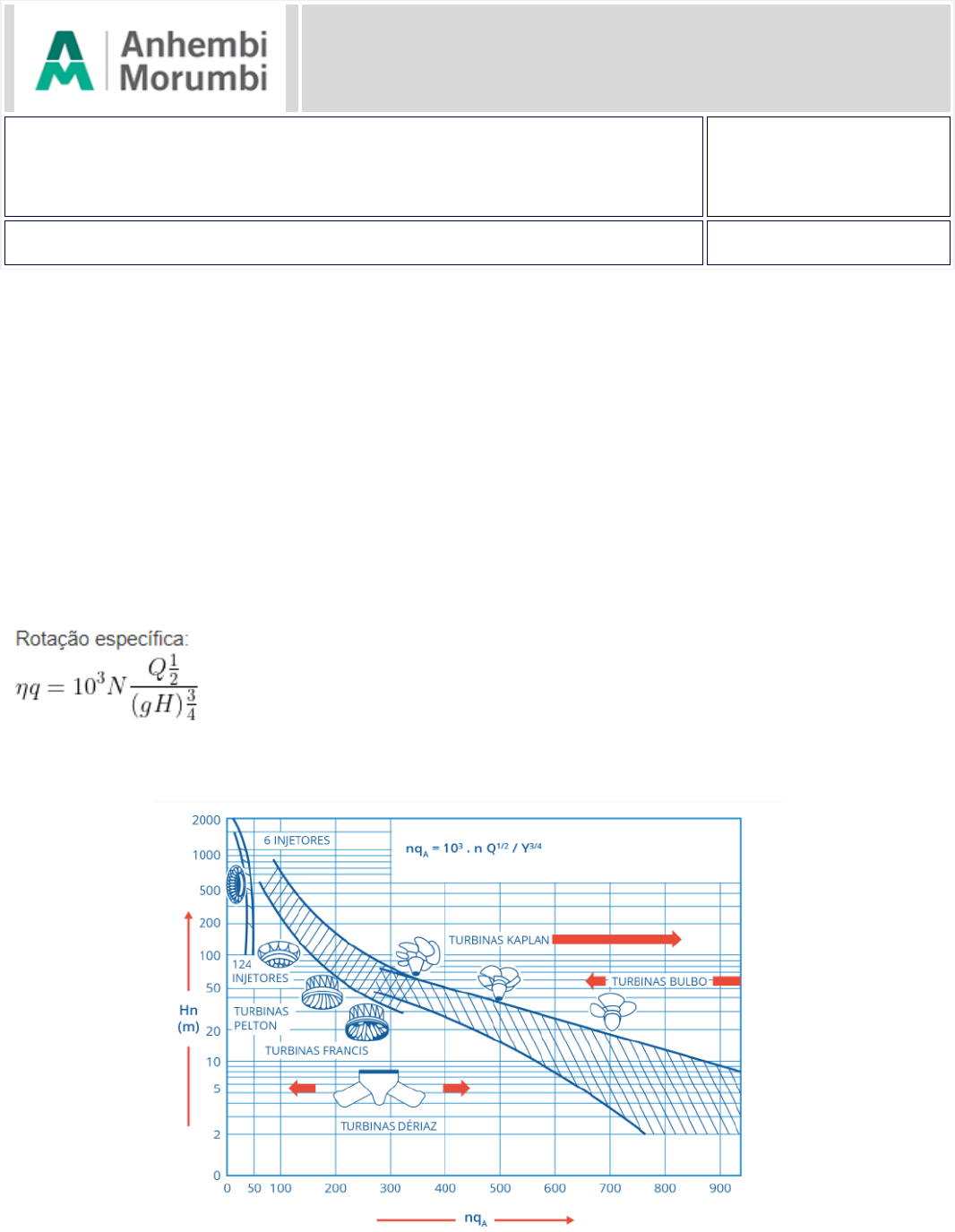

A rotação específica estabelecida por uma turbina, de maneira geral, dependerá tanto da vazão, dada em
metros cúbicos por segundo, quanto da altura da queda d'água, em metros, como mostra a equação
matemática a seguir, com g representando a aceleração da gravidade.

Dessa forma, existem possíveis faixas mais adequadas, em termos de rotação necessária, que tornam
possível associar diversos tipos de turbinas utilizadas em todo o mundo, como mostra o gráfico visto na
Figura 1 adiante, considerando inclusive a queda d'água.

Figura 1 - Possíveis rotações e quedas d'água e tipos de turbinas mais utilizados pelo mundo
Fonte: Reis (2011, p. 113).



ATIVIDADE 03
Curso:
ENGENHARIA ELÉTRICA
Disciplina:
GERAÇÃO DE ENERGIA
ELÉTRICA

Aluno:
FELIPE MARTINS DUARTE
Matrícula:
2020203431


2

#PraCegoVer: gráfico com rotação (nQa) no eixo x e Hn, em metros, no eixo y. As turbinas existentes são apresentadas ao longo do plano, de
acordo com o que mais se adequa em termos de rotação e queda d'água. Para quedas mais altas e mais baixas rotações, tem-se o modelo de 6
injetores e de 1, 2 e 4 injetores. Para alturas intermediárias e rotações um pouco maiores que as anteriores, tem-se as turbinas Pelton e em
seguida os modelos Francis. Para rotações ainda próximas dessas duas mas melhor adaptação em alturas mais baixas, tem-se as turbinas Dériaz.
Por outro lado, aumentando tanto a queda d'água para níveis intermediários quanto às rotações, tem-se os modelos Kaplan e, por fim, para
rotações ainda maiores, as turbinas Bulbo.

REIS, L. B. Geração de energia elétrica: Manole, São Paulo, 2. Ed., 2011. Disponível na Biblioteca
Virtual Universitária ou disponível na Minha Biblioteca.

A especificação da turbina é uma parte importante do projeto do empreendimento hidrelétrico e também
permite entender qual o gerador síncrono mais adequado, em certos casos, lembrando que as rotações
devem ser compatíveis. Considerando, então, a contextualização prática apresentada, suponha que seja
necessário, para um dado empreendimento hidrelétrico em projeto, uma turbina hidráulica capaz de
operar, para efetivo aproveitamento hidráulico, com rotação intermediária e adaptação da relação vazão e
queda d'água. Qual poderia ser a estratégia adotada pelo(a) profissional encarregado(a) no contexto?
Justifique sua resposta.


RESPOSTA:

Existem três tipos principais de turbinas, dependendo do volume de água ou da diferença de altitude: turbina Francis,
turbina Pelton e turbina Kaplan.
A turbina Francis foi desenvolvido em 1848 do engenheiro anglo-americano James B. Francis e representa o tipo mais
utilizado de turbina hidráulica. É uma turbina de fluxo centrípeto: a água atinge o impulsor por meio de um duto em
espiral, e as hélices ajustáveis na parte fixa direcionam o fluxo para as hélices do impulsor. É utilizada em casos em
que haja diferenças de altura média (de 10 a 300/400 metros) e fluxos de água de 2 a 100 metros cúbicos por
segundo.



A turbina Pelton foi criada em 1879 pelo carpinteiro e inventor americano Lester Allan Pelton. Seu princípio de
operação reflete o da roda clássica dos antigos moinhos, modificada para aumentar sua eficiência: a água é
transportada para a tubulação, que possui um bico no final, um tipo de gargalo que aumenta a velocidade da água
direcionada. O jato de água que sai pelo bico atinge as pás do impulsor, que têm formato de côncavo. A turbina Pelton


ATIVIDADE 03
Curso:
ENGENHARIA ELÉTRICA
Disciplina:
GERAÇÃO DE ENERGIA
ELÉTRICA

Aluno:
FELIPE MARTINS DUARTE
Matrícula:
2020203431


3

é usada para grandes diferenças de altura (entre 300 e 1400 metros) e cursos inferiores a 50 metros cúbicos por
segundo, para se obter velocidades mais elevadas.
A Turbina Kaplan, projetada em 1913 pelo professor austríaco Viktor Kaplan, segue o princípio de operação das hélices
de um navio. A turbina Kaplan é uma turbina do tipo axial: o fluxo de água com que faz as hélices girem em direção
axial em relação ao eixo de rotação do impulsor. Graças à possibilidade de ajustar o ângulo de incidência das hélices,
existe a vantagem de proporcionar um excelente desempenho na presença de pequenas diferenças de altura, mas
também com grandes variações de vazão (superiores a 200 metros cúbicos por segundo).

Porém a estratégia que melhor se enquadra para o exemplo proposto seria a turbina Francis, pois para valores
intermediários de altura e vazão elas são as mais utilizadas, a força empregada tem um componente perpendicular e
outro axial, sendo que a proporção da componente axial vai aumentando na medida em que a altura cai e a vazão
aumenta.
Turbinas Francis são as mais comuns em usinas hidrelétricas por sua flexibilidade e eficiência. O rotor varia de 1 a 10
metros de diâmetro, e são usadas com quedas dágua de 10 até 650 metros, velocidades de 80-1000 RPM e as
potencias variando de 10 a 750MWs.
Exemplos de usinas que usam as turbinas Francis: Itaipu, Tucurui, Furnas, Foz de areia com cerca de 100 metros de
queda de agua.
