ATIVIDADE A4 - ELETRÔNICA ANALÓGICA

Prévia do material em texto

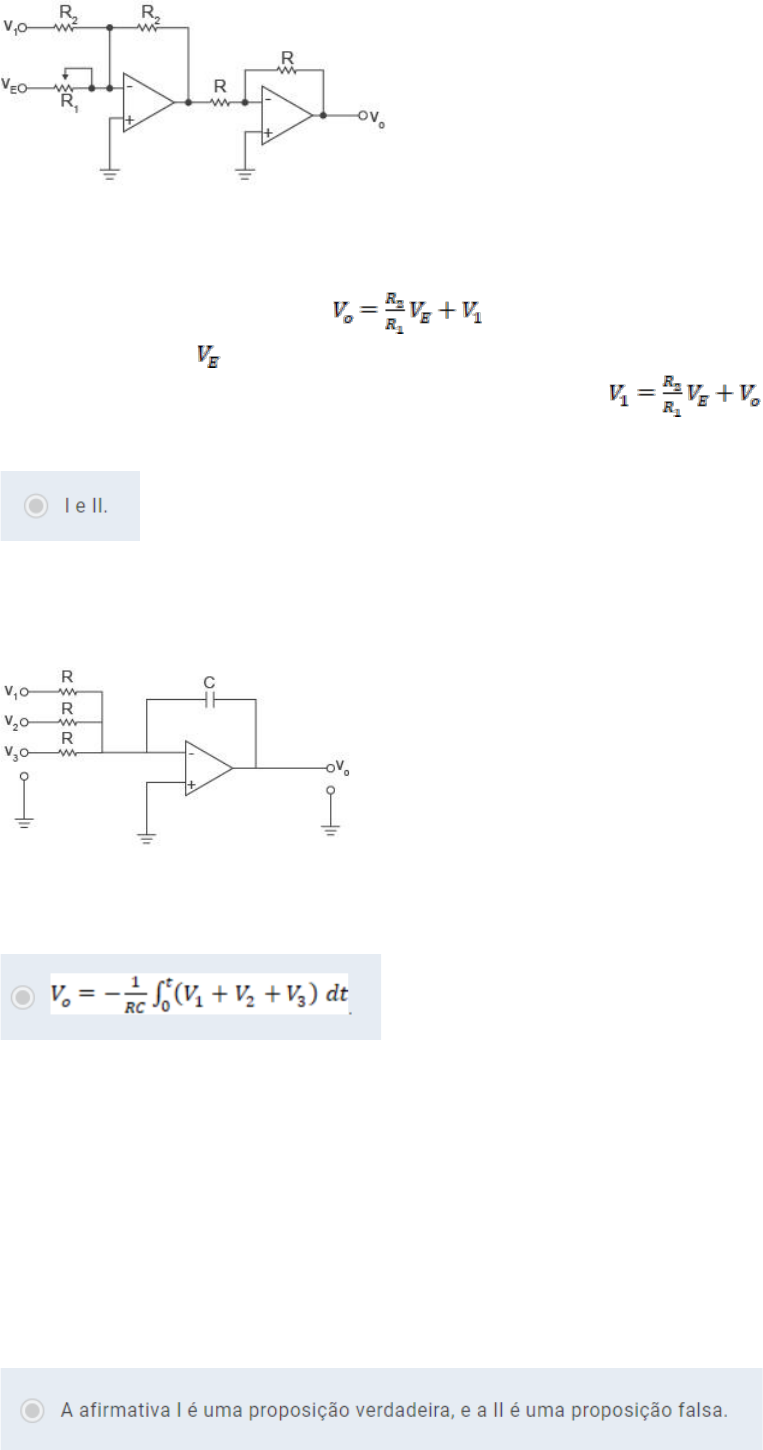

1 - O uso de diversos tipos de circuitos com amplificadores nos mostra que eles podem ser utilizados para o
desenvolvimento de controladores e circuitos para a filtragem ativa de dado sinal. No circuito apresentado a
seguir, por exemplo, tem-se um circuito desenvolvido para a implementação de um controlador de ação
proporcional. Observe a figura com atenção!

Fonte: PERTENCE JR., 2007, p. 91.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
Dentro desse contexto, com base na configuração apresentada e nas informações expostas, acerca do circuito
proposto, podemos afirmar que:
I. a tensão de saída é dada como ;
II. o sinal de tensão corresponde, na prática, ao erro do controlador;
III. ao calcularmos a tensão de saída do controlador, obtemos ;
IV. a saída do controlador é dada pelo sinal do erro E.
Está correto o que se afirma em:


2 - Um circuito integrador pode ser obtido não só para o cálculo da integral de dado sinal de entrada, tomado
isoladamente. Prova disso é o circuito eletrônico visto a seguir, desenvolvido para a obtenção de um circuito
amplificador integrador, com o uso de amplificadores operacionais de uso geral. Além disso, nesse caso, utiliza-
se como exemplo três sinais distintos, mas é possível desenvolver um circuito com mais sinais de entrada.

Fonte: PERTENCE JR., 2007, p. 86.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
Nesse sentido, considerando as informações apresentadas e a figura exposta anteriormente, qual seria a tensão
de saída nesse caso?


3 - Um seguidor de tensão, também conhecido como buffer, é um tipo especial de circuito amplificador que pode
ser desenvolvido com amplificadores operacionais em geral. Esse tipo de circuito serve para realizar o isolamento
entre diferentes estágios de um circuito eletrônico que possua circuito de potência em seu desenvolvimento, por
exemplo. Os seguidores de tensão ainda podem ser aplicados no casamento de impedâncias.
Dessa forma, com base em nossos estudos sobre o seguidor de tensão, analise as afirmativas a seguir e a
relação proposta entre elas.
I. O seguidor de tensão com amplificador operacional pode ser desenvolvido simplesmente pela ligação do
terminal inversor com a saída
PORQUE
II. é esse tipo de realimentação que permite, na prática, a obtenção de um ganho de tensão unitário ao final, na
saída do circuito.
Agora, assinale a alternativa correta.

4 - Os filtros ativos são circuitos desenvolvidos a partir do uso de amplificadores operacionais, geralmente os
mais comercializados, como é o caso do próprio µA 741 e do LM 351. Estes permitem, através do uso de certos
tipos de aproximações matemáticas, o desenvolvimento de um circuito eletrônico capaz de fazer a filtragem de
faixas de frequência, a partir de 0 Hz ou não, rejeitando dentro do especificado.
Assim, com base no assunto e considerando mais especificamente as diferenças entre os filtros ativos e
passivos, analise as afirmativas a seguir e marque V para as verdadeiras e F para as falsas.
I. ( ) Os filtros ativos são utilizados, geralmente, até 1 MHz.
II. ( ) O ganho de potência de um filtro passivo normalmente é maior.
III. ( ) Os filtros passivos utilizam somente elementos passivos, ou seja, resistores.
IV. ( ) Os filtros ativos são mais fáceis de conseguir sintonização.
Assinale a alternativa que apresenta a sequência correta:


5 - Os amplificadores operacionais, também conhecidos como amp-ops, foram desenvolvidos ainda na década
de 1940, a partir do uso de válvulas. Os dispositivos mais otimizados, porém, só foram possível a partir do uso
de transistores, criados mais adiante. De acordo com Pertence Jr. (2007), o primeiro amp-op monolítico, em
circuito integrado, por exemplo, foi lançado no ano de 1963 pela Fairchild, nos Estados Unidos.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
Assim, com base em nossos estudos a respeito dos amplificadores operacionais, analise as afirmativas a seguir.
I. O primeiro amp-op, embora já em CI, possui uma série de desvantagens, como baixa amplificação.
II. Um dos motivos que desmotivaram o uso do primeiro amp-op monolítico foi a necessidade de alimentações
diferentes.
III. O µA741 foi bastante popular durante muito tempo, sendo um dos primeiros amplificadores operacionais.
IV. A maioria dos amplificadores operacionais é desenvolvida a partir de transistores de efeito de campo, os
FETs.
Está correto o que se afirma em:


6 - Observe a figura a seguir.

Fonte: PERTENCE JR., 2007, p. 19.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
Com base na figura anterior, é possível observar o porquê de haver um curto-circuito, idealmente, a ser
considerado na análise de um circuito elétrico ou eletrônico com amplificadores operacionais. Similarmente,
como não há circulação de corrente na entrada do dispositivo, considera-se idealmente que há um aterramento.
s dois conceitos são o terra virtual e o curto-circuito virtual, utilizados para se entender e projetar amplificadores.
Assim, acerca do funcionamento do amplificador, do amplificador operacional real e de aspectos de análise,
analise as afirmativas a seguir e marque V para as verdadeiras e F para as falsas.
I. ( ) As correntes e são nulas.
II. ( ) A tensão é nula.
III. ( ) A resistência é nula.
IV. ( ) A corrente é nula.
Agora, assinale a alternativa com a sequência correta.



7 - Os circuitos amplificadores, juntamente com os denominados filtros ativos, foram desenvolvidos a partir de
uma série de características criadas para os amplificadores operacionais ao longo do tempo. Outro ponto
importante a se destacar é que há um bom tempo as características dos amplificadores do tipo 741 foram
estabelecidas, sendo mantidas desde então, como de impedância de entrada e de saída.
Sendo assim, considerando essas informações técnicas e gerais sobre os amp-ops, é correto afirmar que:


8 - Similarmente ao modo como obtemos outros circuitos amplificadores para realizar uma série de possíveis
operações matemáticas — como soma, subtração e derivação —, é possível desenvolvermos um circuito
eletrônico a partir do uso de um amplificador operacional, para cálculo da integral de dado sinal de entrada
aplicado ao circuito. Além disso, existem estratégias que devem ser consideradas, como prever a descarga do
capacitor e utilizar configurações de maior estabilidade.
Dessa forma, considerando nossos estudos sobre o amplificador integrador, analise as afirmativas a seguir e a
relação proposta entre elas.
I. Um circuito integrador implementado na prática é formado por um resistor de entrada e um capacitor para a
realimentação
PORQUE
II. trata-se da configuração que traz maior estabilidade para altas frequências.
Agora, assinale a alternativa correta.


9 - O circuito apresentado a seguir traz um exemplo real de como é possível — embora existam outras
possibilidades — calcular a derivada de dado sinal a partir de um circuito amplificador, desenvolvido com um
amplificador operacional de uso geral, como o LM 741 ou o LM 351. Note que, nesse caso, inserimos outro
elemento para além das cargas resistivas: o capacitor, que possui a capacitância genérica C.

Fonte: PERTENCE JR., 2007, p. 78.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
Nesse contexto, com base nas informações expostas e na figura, analise as afirmativas a seguir e marque V
para as verdadeiras e F para as falsas.
I. ( ) Analisando o ponto , tem-se a relação matemática .
II. ( ) A tensão de saída pode ser calculada como diretamente dependente da realimentação.
III. ( ) O circuito é uma das formas de fornecer mais estabilidade para a saída necessária.
IV. ( ) Uma configuração mais estável, nesse caso, poderia utilizar um resistor adicionalem paralelo com o
capacitor.
Agora, assinale a alternativa com a sequência correta.


10 - Observe a figura a seguir, que traz um circuito amplificador somador, o qual é desenvolvido com três entradas
distintas ( , e ) e impedâncias de entrada para cada fonte acoplada. Além disso, é possível analisar a
resistência de realimentação . O terminal inversor está conectado a um outro resistor, de resistência R, que é
utilizado para aumentar a estabilidade do circuito.

Fonte: PERTENCE JR., 2007, p. 61.
PERTENCE JR., A. Amplificadores operacionais e filtros ativos. 6. ed. São Paulo: Bookman, 2007.
A respeito do circuito retratado, podemos afirmar que:
