PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 1

Disciplina: Laboratório de Eletromagnetismo Turno: Noite 1º Sem. 2023
Profa.: Rose Batalha


Aluno: Nathan Bandeira de Faria Data: 27/02/2023
Matrícula: 667637

TRABALHO PRÁTICO 1


Mapeamento de Equipotenciais - Utilização do Software de Cálculo de Campo Elétrico (QuickField)


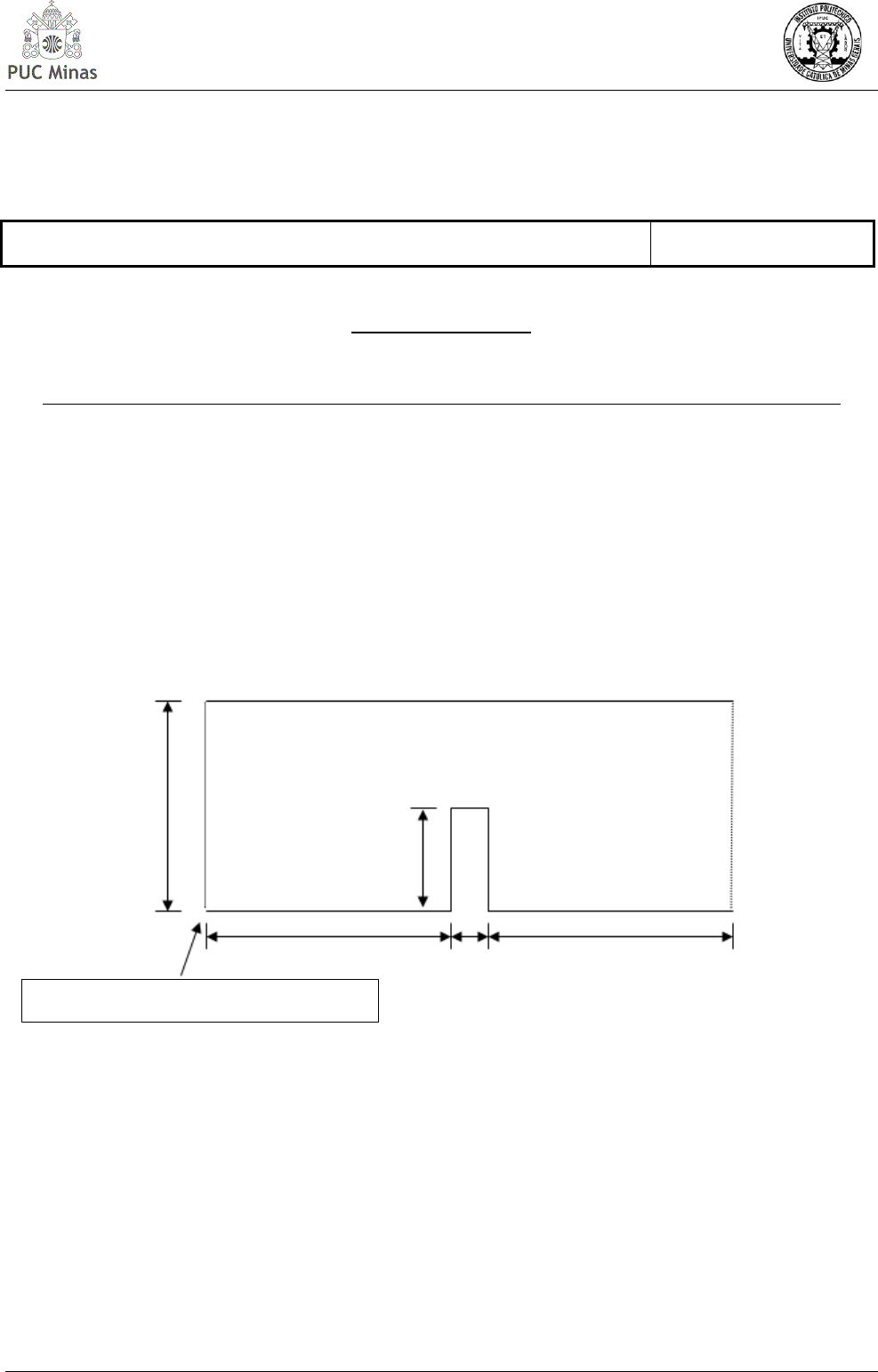

Utilizando o software QuickField, simular a geometria a seguir para a situação da placa inferior estar aterrada e a
superior estar energizada com uma tensão de 20V. Supor, para efeito do presente cálculo, que o campo nas
extremidades das placas é uniforme (desprezar o efeito de borda).

Somente os elementos que devem receber valores devem ser nomeados. O software exige que a região a ser
mapeada seja “fechada”. A linha superior indica a placa positiva e deve ser definida com um potencial de 20V. A linha
inferior, com a saliência, é a placa com potencial 0V (aterrada). As linhas laterais são para limitar a região fechada e não
têm valor de entrada (não devem receber “nome”).

Todas dimensões em centímetros.





1) Utilizando o Quickfield na avaliação do vetor campo elétrico �⃗� :

• Solicitar ao software o valor do vetor campo elétrico �⃗� em dois pontos, cujas coordenadas são indicadas:
Coordenadas (x,y) do sistema cartesiano, conforme a construção da figura no software. Anotar o módulo da
intensidade de campo elétrico e os valores de suas componentes Ex e Ey, bem como o vetor campo �⃗� .
20V
25
cm
24,5
cm
24,5
cm
1

c
m
13
cm
0V
AR
Origem do sistema de coordenadas (0,0)
PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 2


 Ponto P1: (1,13) cm



Ponto P2: (23,13) cm


Observe que o software mostra a
distribuição das linhas
equipotenciais na região em estudo.
A diferença de potencial entre duas
linhas adjacentes é a mesma
para todas as linhas. Assim, se
|�⃗� | =80,508V/m Ex =1,88489V/m Ey =-80,487Vm
�⃗� =80,508V/m
|�⃗� | =181,55V/m Ex = 144,07V/m Ey =-110,47V/m
�⃗� =181,55V/m
PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 3
as linhas estão mais próximas significa que o potencial está variando mais rapidamente naquela região.


• Calcular analiticamente o campo elétrico no ponto P1, considerando que o campo possa ser aproximado por um
valor uniforme próximo das laterais da geometria simulada.



• Veja que, o ponto P1 está na extremidade lateral da placa, longe da saliência. A distribuição do potencial na
região é praticamente uniforme, desde a placa positiva até a placa aterrada. O vetor campo elétrico aponta
na direção da maior variação das linhas equipotenciais, partindo da placa positiva.

R: Considerando que a distribuição de campo seja uniforme, assumimos que as linhas são paralelas, com isso,
analiticamente, não há variação de campo para a componente X do vetor. A componente Y é integralmente o módulo
do vetor campo magnético.











PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 4
PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 5

• Avaliar as componentes de �⃗� no ponto P2 através da distribuição de potencial, ou seja, calcular as componentes do
campo elétrico no ponto P2 através da variação do potencial no espaço.
• Veja que, neste caso, a presença da saliência afeta significativamente a distribuição das linhas equipotenciais.
• Indicar, no mapeamento realizado, os tamanhos x e y ;




2) Linhas equipotenciais:

• A distribuição das equipotenciais mostradas pelo software está coerente com o esperado? Justifique.
R: Comparando o resultado do software com o resultado encontrado analiticamente, não houve uma resposta
coerente. Na falta do software, é interessante realizar os cálculos apenas para regiões consideradas uniforme para se
analisar, ou seja, em que as linhas de campo eletromagnéticos são paralelas e uniforme umas as outras.


PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS
Curso de Engenharia Elétrica
Campus Coração Eucarístico

Pag. 6

• Comente a relação: distância entre as linhas equipotenciais x intensidade de campo elétrico.
R: A medida que as linhas de campo ficam condensadas umas as outras, percebe-se que o módulo do campo
fica maior. Isso pode ser visto ao centro da figura, em que há uma compressão do meio ar. Logo, a maior intensidade de
campo e módulo da força é encontrada onde há uma distância menor a ser percorrida entre as placas inferior e
superior.



3) Verificando a distribuição do campo elétrico na região mais próxima à linha inferior (placa aterrada), como você
associaria a presença da saliência com a proteção proporcionada por um para-raios do tipo Franklin?

R: O poder das pontas é um conceito da proteção contra descargas atmosféricas. Segundo este conceito, a
intensidade da descarga elétrica é diretamente proporcional à quantidade de carga acumulada nas pontas expostas de
um objeto, no caso seria a saliência observada na simulação com a alta intensidade de campo proporcionada pela
compressão das linhas de campo geradas por acúmulo de cargas, como um edifício ou uma torre. Para-raios do tipo
Franklin funcionam com base neste princípio, utilizando uma haste metálica pontiaguda para atrair as descargas
atmosféricas e conduzi-las de forma segura para o solo.
