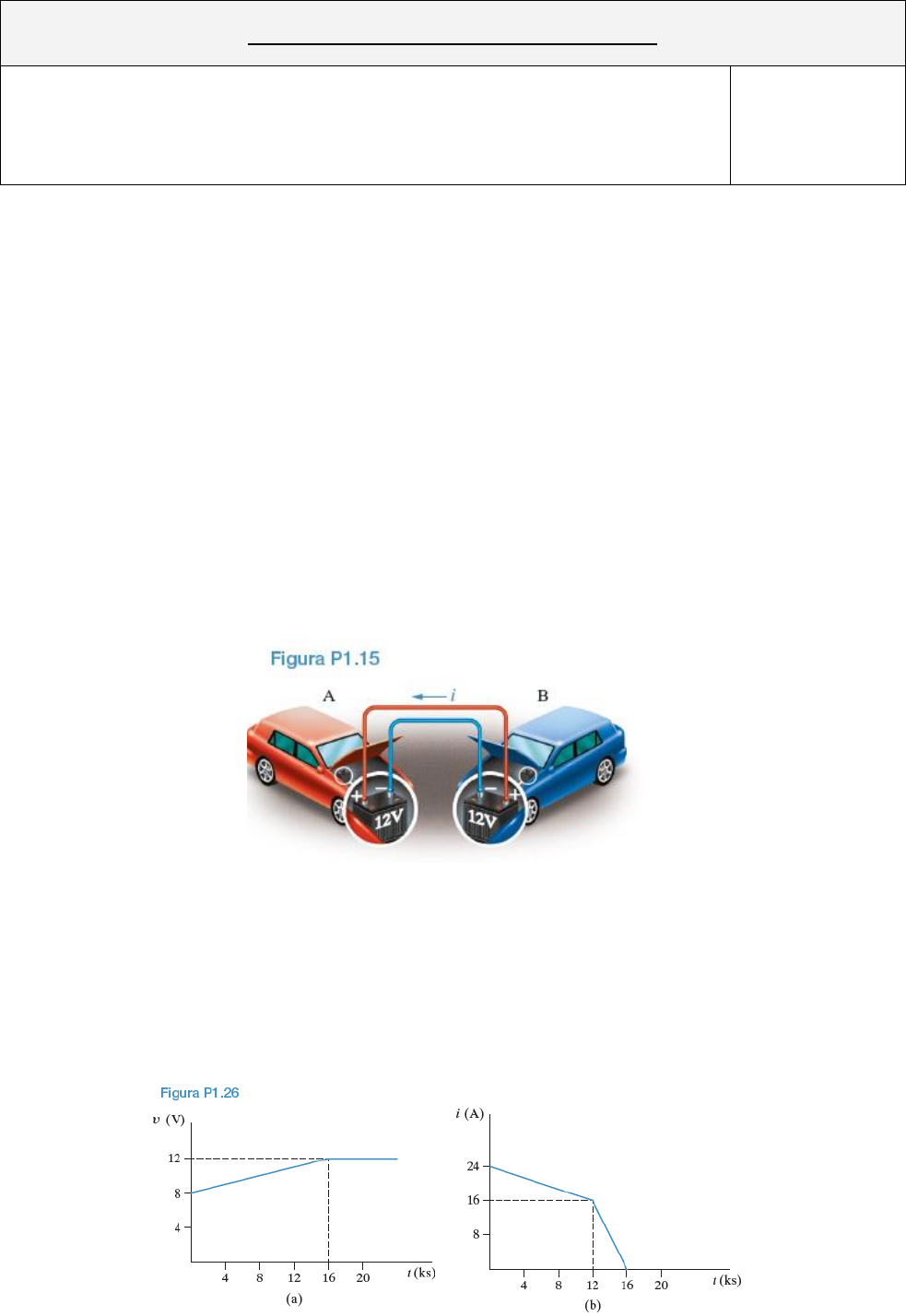

Lista Aula 1 – GCET226 – Circuitos Elétricos I Objetivos: Fixar os conceitos básicos de carga elétrica, tensão, corrente, potência, convenção passiva e arbitrária. Fonte de tensão corrente independentes e dependentes. além de auxiliar nas resoluções das Avaliações Continuadas da matéria do conhecimento. Fonte: Questões extraídas do livro texto-base Nilsson, James W. Circuitos elétricos. -- 10. ed. -- São Paulo: Pearson Education do Brasil, 2015.. Data: Set/2022 Questões: 1.10. Não são incomuns valores de correntes na faixa de microampère em circuitos eletrônicos. Imagine uma corrente de 35 uA, devido ao fluxo de elétrons. Qual o número médio de elétrons por segundo que fluem em uma seção transversal de referência fixa, perpendicular à direção do fluxo? 1.15. Quando a bateria de um carro está descarregada, muitas vezes é possível fazê-lo dar a partida conectando os terminais de sua bateria aos da bateria de outro carro. Os terminais positivo e negativo de uma bateria são ligados aos terminais positivo e negativo da outra, respectivamente. A conexão é ilustrada na Figura P1.15. Suponha que a corrente i na Figura P1.15 seja 30 A. a) Qual dos carros está com a bateria descarregada? b) Se essa conexão for mantida por 1 minuto, quanta energia será transferida para a bateria descarregada? 1.26. A tensão e a corrente nos terminais de uma bateria de automóvel durante um ciclo de carga são mostradas nas figuras P1.26 (a) e (b). a) Calcule a carga total transferida para a bateria. b) Calcule a energia total transferida para a bateria. c) Determine a energia total fornecida ao elemento. 1.30. Os valores numéricos das tensões e correntes na interconexão apresentada na Figura P1.30 são dados na Tabela P1.30. A interconexão satisfaz o teste de potência? 1.31. Suponha que você seja o engenheiro encarregado de um projeto e um de seus engenheiros subordinados informe que a interconexão da Figura P1.31 não passa no teste de potência. Os dados para a interconexão são fornecidos na Tabela P1.31. 2.1. a) A interconexão de fontes ideais no circuito da Figura P2.1 é válida? Explique. b) Identifique as fontes que estão fornecendo potência e as que estão absorvendo potência. c) Verifique se a potência total fornecida no circuito é igual à potência total absorvida. d) Repita (a)–(c), invertendo a polaridade da fonte de 20 V. 2.3. Se a interconexão na Figura P2.3 é válida, determine a potência fornecida pelas fontes de corrente. Se a interconexão não é válida, explique a razão. 2.4. Se a interconexão na Figura P2.4 é válida, determine a potência total fornecida pelas fontes de tensão. Se a interconexão não é válida, explique a razão. 2.6. Considere a interligação mostrada na Figura P2.6. a) Qual o valor de v1 é necessário para tornar válida essa interligação? b) Para esse valor de v1, determine a potência associada à fonte de tensão. 2.8. a) A interconexão na Figura P2.8 é válida? Explique. b) Você pode determinar a energia total relacionada ao circuito? Explique.
