Pergunta 1 0 / 0
Os sistemas de projeção geram possibilidade de representação gráfica em perspectiva. Com base nos seus
conhecimentos adquiridos ao longo da disciplina, observe as figuras a seguir e assinale a alternativa correta.

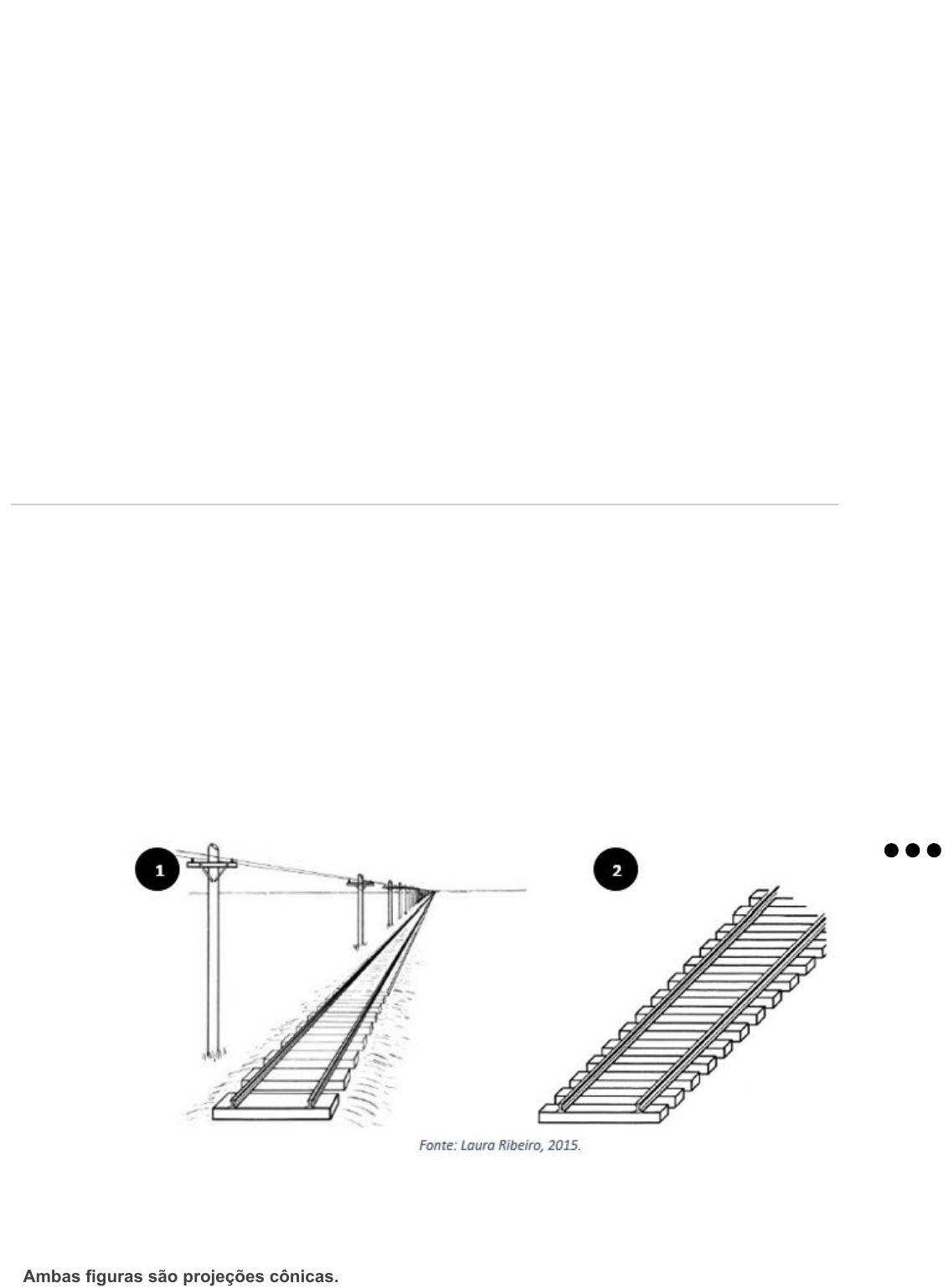

Ambas figuras são projeções cônicas.
ota final
Última tentativa com nota
0/0
0/0
Tentativa 3 Enviado em: 20/12/22 14:02 (BRT)
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 2/10
Ocultar opções de resposta
Incorreta:
A figura 1 é uma perspectiva isométrica com três eixos visíveis.
A figura 2 corresponde a uma projeção cônica com dois pontos de fuga.
Resposta corretaA figura 1 corresponde a uma projeção cônica com único ponto de fuga.
Ambas figuras são projeções paralelas.
Pergunta 2 0 / 0
Vistas ortográficas e perspectivas apresentam vantagens e desvantagens, por isso devem ser escolhidas segundo
objetivo que se quer alcançar com a representação. Sobre a escolha da representação mais adequada, com relação a
cada tipo de situação, assinale a alternativa incorreta:
Fonte: https://pt.wikiarquitectura.com/constru%C3%A7%C3%A3o/villa-savoye/#villasavoye-32
A perspectiva isométrica é a mais rápida e fácil de ser construída, excelente para uma demonstração rápida
de volume, mas inadequada para a execução de uma obra.
As vistas ortográficas são excelentes para indicar as dimensões exatas do projeto e consolidar uma base na
qual se acrescentam informações, mas são não são apropriadas para visualização de problemas espaciais.
Resposta correta
A perspectiva militar é a mais adequada para representar edificações, pois as distorções na
visualização das fachadas são mínimas.
As plantas, cortes, fachadas de uma edificação são feitas em vistas ortográficas, já os detalhes como
esquadrias, encaixe de telhas, balcões de granito tornam-se mais compreensíveis quando detalhados em
perspectiva.
https://pt.wikiarquitectura.com/constru%C3%A7%C3%A3o/villa-savoye/#villasavoye-32
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 3/10
Ocultar opções de resposta
As perspectivas com dois pontos de fuga são excelentes para ilustrar o projeto de uma casa, pois o
observador terá a impressão que visualiza o objeto com relação a linha do horizonte.
Pergunta 3 0 / 0
A figura a seguir simula para fins didáticos um sistema de projeção cilíndrica. Com base nos seus conhecimentos
adquiridos ao longo da disciplina, assinale a alternativa incorreta.
O sistema de projeção cilíndrico é composto pela figura projetada, as retas projetantes e o plano de
projeção.
Resposta corretaNo sistema de projeção cilíndrico os raios de projeção partem todos do sol.
O sistema de projeção cilíndrico possibilita tanto a criação de representações bidimensionais quanto
tridimensionais.
No sistema de projeção cilíndrico cada ponto da figura projetada conta com único correspondente no plano
de projeção.
O sistema de projeção cilíndrico possibilita a geração de perspectivas ortogonais e oblíquas.
Pergunta 4 0 / 0
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 4/10
Ocultar opções de resposta
Na figura acima, recortada de um manual de montagem, temos alguns exemplos de perspectiva axonométricas. Sobre
esse tipo de representação gráfica é correto afirmar:
São perspectivas geradas a partir dos sistemas cônicos de projeção.
As perspectivas Axonométricas não apresentam distorções nas medidas.
As perspectivas isométricas não são axonométricas.
Resposta correta
Perspectivas axonométricas são todas que se estruturam a partir de três eixos: altura,
largura e comprimentos.
As perspectivas axonométricas são geradas a partir de sistemas paralelos de projeção oblíqua.
Pergunta 5 0 / 0
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 5/10
Ocultar opções de resposta
“Poucas imagens vencem o tempo e se eternizam como símbolos. Uma delas é a representação da Última Ceia de
Leonardo Da Vinci. Mais do que uma pintura, esta obra é um tratado sobre a natureza humana, pois consegue num
único ato representar a pureza do uno e a impermanência do manifestado. A perfeita simetria de sua composição,
distribui os 12 apóstolos em quatro grupos de tríades e Cristo como o elemento central. Se traçarmos duas diagonais,
teremos como ponto de intersecção a fronte de Cristo, centro e ponto de fuga da composição, para onde todo o
movimento converge.”
Fonte: http://leonardodavinci.cc/a-ultima-ceia/
A célebre pintura de Leonardo da Vinci, revela muito de suas habilidades com o desenho geométrico. Com base nos
conhecimentos adquiridos ao longo desta unidade é correto afirmar:
A cena se estrutura numa projeção cônica. Os personagens retratados estão de frente para o plano de
projeção e os dois pontos de fuga no horizonte reforçam a centralidade de Jesus.
A cena se estrutura numa projeção cilíndrica, pois todos os personagens encontram-se de frente para o
plano de projeção.
A cena está estruturada numa perspectiva isométrica, pois é perceptível a distribuição equivalente das
proporções ao longo de todo espaço.
Resposta correta
A cena se estrutura numa projeção cônica. Os personagens retratados estão de frente para
o plano de projeção e o ponto de fuga ao centro e à altura dos olhos do observador,
reforçando a centralidade de Jesus.
A cena é retratada com apoio de uma perspectiva cavaleira, já que os personagens principais estão em
verdadeira grandeza, sem distorções.
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 6/10
Ocultar opções de resposta
Pergunta 6 0 / 0
A perspectiva cavaleira é bastante utilizada como método rápido e prática de representação. Com base nos seus
conhecimentos, assinale a alternativa incorreta:
A medida da profundidade real deverá ser sempre reduzida à 1/3 no caso de perspectiva cavaleira à 60º.
A perspectiva cavaleira é resultante de uma projeção cilíndrica oblíqua.
Na perspectiva cavaleiras considera-se uma face do objeto paralela ao quadro de projeção, esta face terá as
medidas em verdadeira grandeza, as demais sofrerão redução.
Incorreta:
O coeficiente de redução das perspectivas cavaleira variam segundo a medida da altura de cada sólido.
Resposta correta
A medida da profundidade real deverá ser sempre reduzida à metade no caso da
perspectiva cavaleira à 45º.
Pergunta 7 0 / 0
Sobre a perspectiva abaixo assinale a alternativa correta.
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 7/10
Ocultar opções de resposta
Fonte: https://docplayer.com.br/41658565-Representacao-grafica-i.html
O coeficiente de redução da largura dessa perspectiva corresponde a ½.
Trata-se de uma perspectiva militar, o coeficiente de redução da altura é igual a 2/3.
Resposta corretaTrata-se de uma perspectiva axonométrica isométrica.
Trata-se de uma projeção cônica com dois pontos de fuga.
Trata-se de uma projeção paralela ortogonal.
Pergunta 8 0 / 0
As vistas ortográficas são projeções cilíndricas que representam detalhadamente cada face de um sólido no plano. A
partir da perspectiva a seguir, construa as vistas ortográficas do objeto, em seguida, assinale a alternativa que
corresponde sua representação correta.
https://docplayer.com.br/41658565-Representacao-grafica-i.html20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 8/10
(Ao lado das letras abaixo, insira as alternativas, sendo apenas uma delas a ser assinalada como resposta.)
A)
B)
C)
D)
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedbac… 9/10
Ocultar opções de resposta
E)
LETRA A
LETRA C
LETRA E
LETRA D
Resposta corretaLETRA B
Pergunta 9 0 / 0
Sobre os principais elementos e conceitos básicos do desenho geométrico, assinale a alternativa incorreta:
20/12/2022 14:06 Comentários
https://sereduc.blackboard.com/ultra/courses/_135857_1/outline/assessment/_6771964_1/overview/attempt/_23727155_1/review/inline-feedba… 10/10
Ocultar opções de resposta
Ocultar opções de resposta
Ponto pode ser definido como o encontro de duas linhas não-paralelas no mesmo plano (coplanares).
Uma reta corresponde à sucessão de infinitos pontos.
Duas retas paralelas formam ângulo de 90o entre si.
Plano pode ser definido como o conjunto de infinitas retas.
Resposta corretaPlano pode ser definido como um conjunto de infinitos pontos.
Pergunta 10 0 / 0
A Geometria é um campo disciplinar que fica entre a Matemática e o Desenho Geométrico. Seu estudo possibilita a
compreensão espacial e representação gráfica. Sobre o desenvolvimento desse campo na história é correto afirmar:
Resposta correta
As técnicas de perspectiva permitem representar um objeto em três dimensões, simular
profundidade e movimento, foram aprimoradas pelos grandes mestres da arte
renascentista.
A Geometria Descritiva desenvolvida por Gaspard Monge no século XVIII, representou um grande avanço por
permitir representar objetos em perspectiva.
As representações em perspectiva foram fundamentais para produção industrial, por isso provocaram uma
grande revolução no século XIX.
Atualmente, o estudo da Geometria é obsoleto, pois existem inúmeros softwares que desenvolvem as vistas
e perspectivas por si só.
A utilização da Geometria é relativamente recente, desencadeada pelos avanços tecnológicos do século XX,
assim como o desenvolvimento de softwares especializados.
