Avaliação On-Line 1 (AOL 1) - Questionário
Conteúdo do exercício
1. Pergunta 1

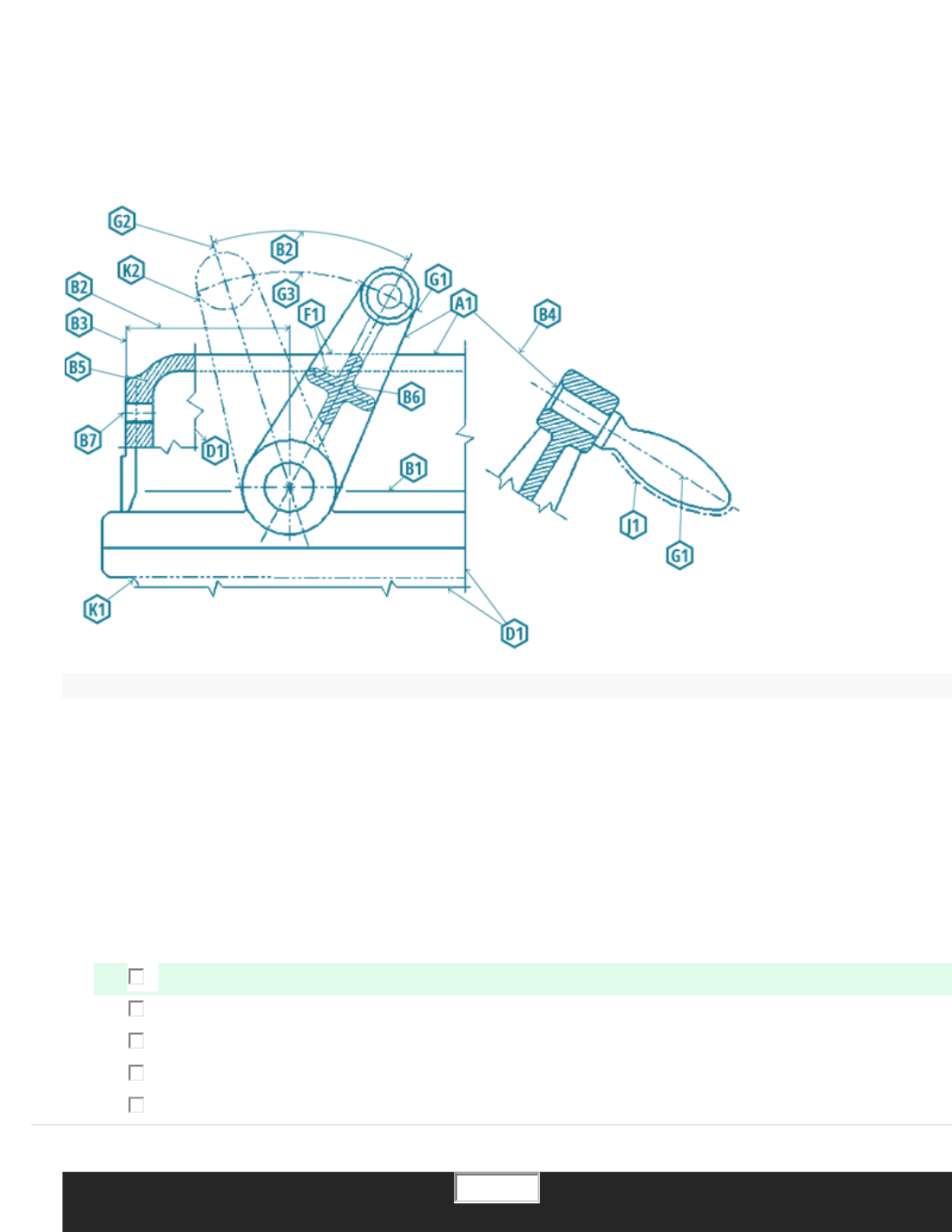

Observe a figura a seguir:

Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8403: Aplicação de linhas em desenhos – Tipos de
linhas - Larguras das linhas. Rio de Janeiro, 1984. p 3.
Considerando a figura apresentada e o conteúdo estudado sobre linhas, analise as afirmativas a seguir.
I. De acordo com a norma NBR 8403, a linha A1 deve ser utilizada para linhas de intersecção imaginárias.
II. De acordo com a norma NBR 8403, a linha B7 deve ser utilizada para linhas de centro curtas.
III. De acordo com a norma NBR 8403, a linha D1 deve ser utilizada para linhas de cotas.
IV. De acordo com a norma NBR 8403, a linha B5 deve ser utilizada para hachuras.
Está correto o que se afirma em:
Ocultar opções de resposta
1. F, V, F, V. Resposta correta
2. V, V, F, V.
3. F, F, V, V.
4. V, F, F, V.
5. V, V, V, F.
2. Pergunta 2
/1
A projeção se refere ao ato de representar um objeto através da passagem por todos os seus pontos de retas
projetantes. Essas retas intersectam um plano de projeção, formando a representação do objeto.
Considerando essas informações e o conteúdo estudado sobre projeção, analise as afirmativas a seguir e assinale
V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A épura é uma representação de qualquer entidade geométrica, mediante projeções ortogonais, em um
plano. Em desenho técnico, é muito usada para a representação de modelos.
II. ( ) A abscissa é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
III. ( ) O diedro é a região limitada por dois semiplanos perpendiculares entre si.
IV. ( ) A cota é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. V, V, V, F. Resposta correta
2. F, F, V, V.
3. V, V, F, F.
4. F, V, V, V.
5. V, V, F, V.
3. Pergunta 3
/1
A norma da ABNT NBR 8403 – Aplicação de linhas em desenho técnicos fixa tipos e o escalonamento de larguras
de linhas para uso em desenhos técnicos e documentos semelhantes, ela traz condições gerais e condições
especifica de uso das linhas, sendo que a última, trata de largura de linhas, espaçamento entre linhas e etc.
Considerando essas informações e o conteúdo estudado sobre a terminação das linhas de chamadas, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) As linhas de chamadas devem terminar: sem símbolo, se elas conduzem a uma linha de cota.
II. ( ) As linhas de chamadas devem terminar: com uma estrela, se termina dentro do objeto representado.
III. ( ) As linhas de chamadas devem terminar: com uma seta, se ela conduz e ou contorna a aresta do objeto
representado.
IV. ( ) As linhas de chamadas devem terminar: com círculo, se elas situam-se na parte externa do objeto
representado.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. V, V, F, V.
2. F, V, V, V.
3. V, F, V, F. Resposta correta
4. V, V, F, F.
5. V, F, F, V.
4. Pergunta 4
/1
O uso das linhas é indispensável para ler e interpretar um desenho técnico, as linhas são normatizadas pela
norma da ABNT NBR 8403 – Aplicação de linhas em desenhos, além de apresentar os tipos de linhas específicos,
apresenta também suas denominações e aplicações.
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8403: Aplicação de linhas em desenhos – Tipos de
linhas - Larguras das linhas. Rio de Janeiro, 1984. p. 2.
Considerando essas informações e o conteúdo estudado sobre o uso de linhas nos desenhos técnicos, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A linha contínua larga define contornos e arestas visíveis; e as linhas traço e ponto estreita marcam linhas de
centro e linhas de simetria.
II. ( ) A linha traço e ponto estreita define contornos e arestas visíveis; a linha traço dois pontos estreita marca
linhas de centro, eixos de simetria e trajetórias.
III. ( ) A linha tracejada marca linhas auxiliares, linhas de cota, linhas de chamadas e hachuras.
IV. ( ) A linha contínua estreita define hachuras, linha de chamadas, e linhas auxiliares.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. V, F, F, V. Resposta correta
2. F, F, F, V.
3. F, V, V, F.
4. V, V, F, F.
5. F, V, V, V.
5. Pergunta 5
/1
Leia o trecho a seguir:
“Dos quatro diedros formados pela interseção dos planos horizontal e vertical de projeção, apenas o 1º e 3º
diedros são utilizados em desenho técnico. O 1º diedro é também denominado de sistema europeu de projeção, e
o 3a diedro, de sistema americano de projeção. Daremos mais ênfase ao estudo da projeção no 1º diedro, por ser
este o sistema de representação mais usado no Brasil. “
Fonte: MICELI, M.; FERREIRA, P. Desenho Técnico Básico. 4ª ed. Rio de Janeiro: Editora Imperial, 2009. p 38.

Considerando as figuras apresentadas e o conteúdo estudado sobre a representação nos diedros, analise as
afirmativas a seguir.
I. No Brasil, o método de projeção mais utilizado é no 1º diedro, conforme figura I.
II. As vistas ortográficas do 1º e do 3º diedro possuem as mesmas posições.
III. Na folha do desenho, deve-se indicar qual diedro está sendo utilizado, 1º diedro ou 3º diedro, através da
escrita.
IV. A figura II representa o método de projeção americano, no 3º diedro.
Está correto o que se afirma em:
Ocultar opções de resposta
1. I e II.
2. II e III.
3. III e IV.
4. I e III.
5. I e IV. Resposta correta
6. Pergunta 6
/1
A projeção ortogonal apresenta o formato exato e também possibilita ilustrar detalhes internos do objeto. É
através da projeção ortogonal que representamos graficamente objetos tridimensionais em superfícies planas e,
com isso, é possível apresentar as reais características nas dimensões exatas.
Considerando essas informações e o conteúdo estudado sobre projeção ortogonal, analise as afirmativas a seguir
e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. Na projeção cilíndrica oblíqua, as linhas projetantes se encontram no vértice de projeção e são perpendiculares
em relação ao plano de projeção.
II. As projeções cônicas se dividem em oblíquas e ortogonais, sendo a primeira a mais utilizada nas vistas
ortográficas.
III. Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares em relação ao
plano de projeção.
IV. As projeções se classificam em cônica e cilíndrica. Na projeção cônica, as linhas projetantes são obliquas.
Está correto o que se afirma em:
Ocultar opções de resposta
1. I e III.
2. II e IV.
3. I e II.
4. II e III.
5. III e IV. Resposta correta
7. Pergunta 7
/1
“A escolha da projeção que representará um objeto tridimensional em um desenho plano é determinada pelo
propósito da representação. E o propósito geralmente fica entre o conflitante objetivo de ilustrar a aparência
geral de um objeto, ou seja, como ele aparenta aos olhos em uma determinada posição, e indicar claramente a
forma e as dimensões do objeto.”
Fonte: CRUZ, M. Projeções e perspectivas para desenhos técnicos. São José dos Campos: Editora Érica, 2014. p
133.
Considerando essas informações e o conteúdo estudado sobre projeções, analise as afirmativas a seguir e assinale
V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Na projeção cilíndrica oblíqua, as linhas projetantes não são perpendiculares em relação ao plano de
projeção.
II. ( ) As projeções cônicas se dividem em oblíquas e ortogonais, sendo a primeira a mais utilizada nas vistas
ortográficas.
III. ( ) Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares em relação
ao plano de projeção.
IV. ( ) As projeções se classificamem cônica e cilíndrica. Na projeção cônica, as linhas projetantes são paralelas
entre si e oblíquas em relação ao plano de projeção.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. F, V, V, F.
2. V, F, V, F. Resposta correta
3. V, F, V, V.
4. V, F, F, F.
5. F, F, V, V.
8. Pergunta 8
/1
Leia o trecho a seguir:
“A projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em superfícies planas,
de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza.”Pastana, Carlos E.
T. Anotações de aula: desenho técnico. Marília: UNIMAR, 2006, p 75.
Considerando essas informações e o conteúdo estudado sobre a posição relativa do observador, objeto e plano, na
projeção ortográfica realizada no 1º diedro, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F
para a(s) falsa(s).
I. ( ) A relação de posição entre observador, objeto e plano de projeção é pré-determinada.
II. ( ) O objeto se posiciona entre o observador e o plano de projeção.
III. ( ) O plano de projeção se localiza entre o objeto e o observador.
IV. ( ) O observador se posiciona entre o objeto e o plano de projeção.
Agora assinale a alternativa que apresenta a ordem correta:
Ocultar opções de resposta
1. V, V, F, F. Resposta correta
2. V, F, V, F.
3. F, V, F, V.
4. V, F, V, F.
5. F, V, V, V.
9. Pergunta 9
/1
A perspectiva isométrica causa a impressão de profundidade e relevo aos objetos representados em duas
dimensões. Isto se dá, pois, em um único plano, tal perspectiva representa graficamente as três dimensões de um
objeto.
Considerando as informações e o conteúdo estudado sobre a perspectiva isométrica, pode-se afirmar que o
observador está localizado:
Ocultar opções de resposta
1. entre o objeto e o plano de projeção, a uma distância infinita deste, e as linhas projetantes
convergem para um único ponto.
2. antes do objeto, a uma distância infinita deste, e as linhas projetantes convergem para vários
pontos. Resposta correta
3. antes do objeto, a uma distância finita deste, e as linhas projetantes convergem para vários
pontos.
4. entre o plano de projeção e o objeto, a uma distância finita deste, e as linhas projetantes
convergem para um único ponto.
5. entre o plano de projeção e o objeto, a uma distância infinita deste, e as linhas projetantes
convergem para vários pontos.
10. Pergunta 10
/1
Leia o exceto a seguir:
“O objeto é representado de tal maneira que permite demonstrar três de suas faces, que correspondem
geralmente à frontal, lateral esquerda e superior. As três faces são ligadas entre si, em um só desenho, montadas
sobre três eixos, perpendiculares entre si, que servem de suporte às três dimensões (altura, largura e
comprimento) e são colocados obliquamente em relação ao plano de projeção.”
Fonte: MICELI, M.; FERREIRA, P. Desenho Técnico Básico. Rio de Janeiro: Editora Imperial, 2009. p. 61.
Considerando essas informações e o conteúdo estudado sobre perspectiva isométrica, analise as afirmativas a
seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Na perspectiva isométrica, o observador se encontra a uma distância infinita do objeto e as linhas projetantes
convergem para um único ponto.
II. ( ) A perspectiva isométrica é a que menos deforma, quando comparada a outras perspectivas, pois mantém a
mesma medida de largura, altura e profundidade dos objetos.
III. ( ) Na perspectiva isométrica, os eixos isométricos formam um ângulo de 120º entre si.
IV. ( ) A perspectiva isométrica, assim como a dimétrica e a trimétrica, é um tipo de perspectiva cônica ou exata.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. F, V, V, F. Resposta correta
2. V, F, F, V.
3. V, F, V, F.
4. F, V, V, V.
5. F, V, F, V.


Avaliação On-Line 2 (AOL 2) - Questionário
Conteúdo do exercício
1. Pergunta 1
A norma NBR 10067 – Princípios gerais de representação em desenho técnico, descreve as vistas auxiliares como
projeções parciais, que são representadas em planos auxiliares.
De acordo com essas informações e os conteúdos estudados sobre a norma citada, é correto afirmar que o
objetivo das vistas auxiliares é:
I. ( ) Substituir uma vista lateral direita.
II. ( ) Ampliar um detalhe da peça.
III. ( ) Evitar deformações e facilitar a interpretação.
IV. ( ) Auxiliar na visualização de um detalhe não visível na peça.
Agora, assinale a alternativa que representa a sequência correta:
Ocultar opções de resposta
1. F, F, F, V.
2. F, V, V, F.
3. V, F, F, V.
4. F, F, V, F. Resposta correta
5. V, F, F, F.
2. Pergunta 2
/1
Observe a figura a seguir:

Considerando a figura apresentada e do conteúdo estudado sobre as vistas ortográficas, analise as afirmativas a
seguir:
I. As vistas ortográficas estão representadas no 1º diedro.
II. As vistas ortográficas estão representadas no 3º diedro.
III. No 3º diedro a vista superior é posicionada acima da vista frontal.
IV. No 1º diedro a vista superior é posicionada acima da vista frontal.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. II e III. Resposta correta
2. I e II.
3. II e IV.
4. III e IV.
5. I e IV.
3. Pergunta 3
/1
Observe a figura a seguir:

Considerando a figura apresentada e o conteúdo estudado sobre os cortes, analise as afirmativas a seguir e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A figura representa uma peça em vista e um corte em desvio.
II. ( ) A superfície que representa a superfície do material está com hachura a 90º.
III. ( ) A seção de corte identificada na vista está indicada pelas letra A.
IV. ( ) O corte demonstra que a peça é uma peça composta.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. V, F, V, F. Resposta correta
2. F, F, V, F.
3. F, F, F, V.
4. F, V, F, F.
5. F, V, F, V.
4. Pergunta 4
/1
As vistas auxiliares são utilizadas para representar peças com faces, inclinadas, ou seja, obliquas ao plano de
projeção. Se representadas na vista ortográficas, essas peças ficariam deformadas e não representadas em suas
verdadeiras grandezas.
Considerando o conteúdo estudado sobre as vistas auxiliares, analise as afirmativas a seguir:
I. As faces oblíquas dos objetos não são representadas em verdadeira grandeza nas vistas ortográficas normais.
II. Nas vistas ortográficas, o objeto deve estar em uma posição que permita analisar ao menos uma vista em
verdadeira grandeza.
III. Nas vistas ortográficas, os objetos não são representados em verdadeiras grandezas. Isso ocorre somente nas
vistas auxiliares.
IV. As especificações dos tipos de linhas e suas aplicações, da norma NBR 8403, não se aplicam às vistas auxiliares.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. II e III.
2. III e IV.
3. I e II. Resposta correta
4. II e IV.
5. I e IV.
5. Pergunta 5
/1
Observe a figura a seguir:

Acerca da figura apresentada e do conteúdo estudado sobre as vistas ortográficas no 3º diedro, analise as
afirmativas a seguir e assinale V para a(s) verdadeiras e F para a(s) falsa(s).
I. ( ) Na figura III, a vista A corresponde a vista posterior do objeto, e deve ser posicionada no plano de projeção
04, exibido na figura II.
II. ( ) Na figura III, a vista B corresponde a vista inferior, e deve ser posicionada no plano de projeção 03, exibido
na figura II.
III. ( ) Na figura III, a vista E corresponde a vista inferior, e deve ser posicionada no plano de projeção 03, exibido
na figura II.
IV. ( ) Na figura III, a vista D corresponde à vista lateral direita, e deve ser posicionada no plano de projeção 05,
exibido na figura II.
Agora, assinale a alternativaque apresenta a sequência correta:
Ocultar opções de resposta
1. F, F, V, V. Resposta correta
2. F, V, F, V.
3. V, F, V, F.
4. F, V. F, F.
5. V, F, F, V.
6. Pergunta 6Crédito total dado
/1
Observe o desenho técnico a seguir:

Perceba que o desenho técnico apresenta algumas vistas e informações complementares. Considerando essas
informações e os conteúdos estudados sobre desenho técnico, é correto afirmar que essas informações do
desenho representam:
Ocultar opções de resposta
1. um detalhe na seção E-E, uma vista em C e uma vista em corte B-B, respectivamente.
2. um detalhe na seção B-B, uma vista em E-E; e uma vista em corte C, respectivamente.
3. um detalhe na seção C, uma vista em E-E e uma vista em corte B-B, respectivamente.
4. um detalhe na seção C, uma vista em B-B, e uma vista em corte E-E, respectivamente.
Resposta correta
5. um detalhe na seção B-B, uma vista em C e uma vista em corte E-E, respectivamente.
7. Pergunta 7
/1
Observe a figura a seguir:

A figura apresenta a vista ortogonal de um corte que tem a função de representar características internas de
peças/objetos projetados no desenho técnico, e que não ficariam bem detalhados nas vistas comuns.
Considerando essas informações e o conteúdo estudado sobre cortes, podemos perceber que:
Ocultar opções de resposta
1. a figura representa um corte onde a hachura está representada com um ângulo de 60º ao eixo
simétrico.
2. a figura representa um corte em desvio, devido à necessidade de representar todos os
detalhes internos que a linha de corte total não consegue ilustrar.
3. a figura representa um corte total, onde todo corte secciona a peça completamente.
4. a figura representa um corte parcial, também conhecido como meio corte, muito utilizado em
peças simétricas. Resposta correta
5. a figura representa um corte de peça composta onde existe a representação das hachuras em
duas direções.
8. Pergunta 8
/1
O corte é um recurso utilizado para mostrar elementos internos de modelos complexos com maior clareza.
Existem diferentes tipos de corte que se adequam ao objeto e à necessidade das informações representadas. As
representações são normatizadas pela norma ABNT NBR 10067.
Acerca do conteúdo estudado sobre a indicação da localização do plano de corte, analise as afirmativas a seguir e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Para indicar a localização do plano de corte, deve-se utilizar uma contínua estreita em zigue-zague.
II. ( ) Para indicar a localização do plano de corte, deve-se utilizar traço e ponto estreita, larga nas extremidades e
na mudança de direção.
III. ( ) A vista corte deve ser ampliada para facilitar a leitura dos detalhes internos.
IV. ( ) Na indicação da localização do plano de corte, deve-se utilizar letras e pode haver mais de um corte numa
mesma peça.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. F, V, V, F.
2. F, V, F, V. Resposta correta
3. F, F, V, V.
4. V, F, V, F.
5. V, F, F, V.
9. Pergunta 9
/1
Para os objetos que fornecem mais informações, como características e/ou dimensões, três vistas não são
suficientes para esclarecer suas formas. Nessas situações podemos aumentar o número de vistas para seis.

Considerando a figura apresentada, ordene as posições das vistas relativas ao 1º diedro.
( ) Vista Superior.
( ) Vista Frontal.
( ) Vista Lateral Direita.
( ) Vista Lateral Esquerda.
( ) Vista Inferior.
( ) Vista Posterior.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. 6, 2, 1, 3, 5, 4. Resposta correta
2. 5, 2, 1, 3, 6, 4.
3. 1, 3, 5, 4, 2, 6.
4. 6, 1, 5, 3, 2, 4.
5. 6, 2, 1, 3, 4, 5.
10. Pergunta 10
/1
A norma NBR 10067 (princípios gerais de representação em desenho técnico) traz as especificações da
representação dos desenhos técnicos, como informações sobre diedros, vistas auxiliares, detalhes ampliados etc.
Considerando o conteúdo estudado sobre a norma NBR 10067, analise as afirmativas a seguir:
I. A vista mais importante de uma peça deve ser utilizada como vista frontal ou principal. Geralmente, essa vista
representa a peça na sua posição de utilização.
II. Não sendo possível ou conveniente representar uma ou mais vistas na posição determinada pelo método de
projeção, pode-se localizá-las em outras posições, com exceção da vista principal.
III. As peças simétricas não podem ser representadas por uma parte do todo, devendo ser, em todos os casos,
desenhadas na sua totalidade.
IV. As posições da representação das vistas de projeção no 1º e 3º diedro são as mesmas.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. III e IV.
2. I e II. Resposta correta
3. I e IV.
4. II e III.
5.
Avaliação On-Line 3 (AOL 3) - Questionário
Conteúdo do exercício
1. Pergunta 1
/1
Os objetos em perspectiva isométrica podem ser representados em tamanho real ou podemos o
reduzir o tamanho do objeto. O método é chamado de perspectiva real ou exata.
Nessa perspectiva, o objeto é representado com uma redução nos três eixos, através do uso de um
fator de redução.
Com base no texto e no conteúdo estudado, podemos afirmar que a redução na perspectiva
isométrica ocorre quando:
Ocultar opções de resposta
1. é aplicado o fator de redução de 0,60 em todos os eixos.
2. é aplicado o fator de redução de 0,275 em todos os eixos que possuem ângulos
iguais entre si.
3. é aplicado o fator de redução de 0,451 em todos os eixos que possuem ângulos
iguais entre si.
4. é aplicado o fator de redução de 0,816 em todos os eixos que possuem ângulos
iguais entre si. Resposta correta
5. é aplicado o fator de redução de 0,816 em apenas dois eixos que possuem ângulos
iguais entre si.
2. Pergunta 2
/1
A projeção axonométrica é uma projeção ortogonal que representa um objeto tridimensional em
um único plano.
A classificação das perspectivas axonométricas é definida pela inclinação dos eixos objetivos em
relação ao quadro e pelos ângulos que está entre os eixos axonométricos.

DESENHO TEC UNID 3 QUEST 10.PNG
Com base no texto e na figura acima, analise e relacione a nomenclatura abaixo com a figura acima.
( ) Trimétrica.
( ) Dimétrica.
( ) Isométrica.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. 1, 2, 3.
2. 3, 1, 2.
3. 3, 2, 1. Resposta correta
4. 2, 3, 1.
5. 2, 1, 3.
3. Pergunta 3
/1
A perspectiva isométrica é uma forma de representar por meio da linguagem gráfica objetos
tridimensionais em um plano de projeção, ou seja, bidimensional, transmitindo suas características
com precisão e representando em verdadeira grandeza.
Para entender a perspectiva isométrica, é necessário saber que ela é composta elementos
chamados de:
Ocultar opções de resposta
1. medidas, modelo e plano.
2. plano de projeção, medidas e localização.
3. modelo, semiplano e medidas.
4. medidas, figura geométrica e observador.
5. modelo, observador e plano de projeção. Resposta correta
4. Pergunta 4
/1
Observe a figura a seguir:

DESENHO TEC UNID 3 QUEST 19.PNG
Com base na figura e no conteúdo estudado, analise as perspectivas que representam as vistas e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A vista 3 pode ser representada pelas perspectiva a e b.
II. ( ) A vista 2 pode ser representada pelas perspectiva a e b.
III. ( ) A vista 1 pode ser representada pelas perspectivas b e d.
IV. ( ) Toda as vistas podem ser representada pelas perspectiva d.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. F, V, F, V.
2. F, V, V, F. Resposta correta3. V, V, F, F.
4. F, V, V, V.
5. V, F, F, V.
5. Pergunta 5
/1
Para construir as projeções dos objetos em perspectiva isométrica, deve-se utilizar linhas
isométricas e linha não isométricas, as linhas isométricas tornam a construção do desenho mais
fácil devido à representação dessas linhas em verdadeira grandeza, já as linhas não isométricas
necessitam do uso de coordenadas isométricas, pois não são representadas em verdadeira
grandeza.
Considerando o conteúdo estudado e o texto acima, analise as figuras a seguir e ordene de acordo
com a sequência das etapas necessárias para a construção de um objeto em perspectiva isométrica.

DESENHO TEC UNID 3 QUEST7.PNG

DESENHO TEC UNID 3 QUEST7B.PNG
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. 2, 1, 4, 5, 3.
2. 4, 1, 3, 5, 2.
3. 3, 1, 5, 4, 2.
4. 5, 4, 2, 3, 1.
5. 3, 1, 4, 5, 2. Resposta correta
6. Pergunta 6
/1
Observe as figuras a seguir:

DESENHO TEC UNID 3 QUEST6.PNG
A figura acima apresenta quatro objetos em perspectiva isométrica e um objeto em vista
ortográfica com três vistas: frontal, lateral esquerda e superior. Considerando essas informações e
o conteúdo estudado, é possível observar que:
Ocultar opções de resposta
1. a vista frontal da figura (1) corresponde à vista frontal da perspectiva III.
2. a vista superior da figura (1) corresponde apenas às perspectivas I e III.
3. as faces do objeto da perspectiva III corresponde a todas as vistas ortográficas do
objeto (1). Resposta correta
4. toda as vistas frontais correspondem à face frontal do objeto em perspectiva
isométrica.
5. para os objetos representados em perspectiva, é necessário o uso de mais uma
vista ortográfica para extrair todo as informações necessárias.
7. Pergunta 7
/1
DESENHO TEC UNID 3 QUEST 8.PNG
Considerando a figura acima e conteúdo estudado sobre cortes em perspectivas isométricas,
podemos afirmar que o corte projetado nas vistas está representado pela:
Ocultar opções de resposta
1. perspectiva isométrica do corte 05.
2. perspectiva isométrica do corte 01.
3. perspectiva isométrica do corte 06.
4. perspectiva isométrica do corte 04. Resposta correta
5. perspectiva isométrica do corte 02.
8. Pergunta 8
/1
Observe a figura a seguir:

DESENHO TEC UNID 3 QUEST5.PNG

Considerando a figura acima e o conteúdo estudado sobre perspectiva axonométrica ortogonal,
podemos afirma que:
Ocultar opções de resposta
1. a vista (3) corresponde ao objeto em perspectiva isométrica. Resposta correta
2. a vista (3) corresponde a seis vistas ortográficas do objeto em perspectiva.
3. a vista (4) corresponde ao objeto em perspectiva localizado no 4º diedro.
4. a vista (1) corresponde ao objeto em perspectiva localizado no 3º diedro.
5. a vista (2) contem à vista lateral esquerda, frontal, e vista inferior do objeto em
perspectiva isométrica.
9. Pergunta 9
/1
“A perspectiva isométrica é a representação axonométrica ortogonal na qual qualquer linha de
projeção faz coordenada com ângulos iguais em relação aos eixos de coordenadas. O plano de
projeção intercepta os eixos de coordenadas com ângulos iguais; em consequência, as escalas dos
três eixos são iguais (projeção axonométrica)”.
Fonte: CRUZ, M. Projeções e perspectivas para desenhos técnicos. São José dos Campos: Editora
Érica, 2014.
Considerando essas informações e o conteúdo estudado sobre os conceitos de perspectiva
isométrica, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Perspectiva isométrica é uma representação tridimensional em que o objeto se situa em um
sistema de três eixos coordenados.
II. ( ) Os ângulos de 45º e 90º são os mais utilizados na perspectiva isométrica.
III. ( ) O círculo isométrico é representado em verdadeira grandeza.
IV. ( ) As linhas isométricas são linhas traçadas paralelamente aos eixos isométricos.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. F, V, V, F.
2. F, F, V, V.
3. F, V, F, V.
4. V, F, V, F.
5. V, F, F, V. Resposta correta
10. Pergunta 10
/1
Para representar os círculos na perspectiva isométrica, é necessário utilizar representação da
elipse, isso é necessário, pois a circunferência não é representada em sua forma real na perspectiva
isométrica.
Pode-se utilizar o método dos quatros arcos de circunferência para realizar a construção da elipse.
Considerando essas informações e o conteúdo estudado sobre axonometria ortogonal do círculo,
ordene as imagens a seguir de acordo com a sequência das fases do traçado da perspectiva
isométrica do círculo visto de frente.

DESENHO TEC UNID 3 QUEST 9.PNG

DESENHO TEC UNID 3 QUEST 9 B.PNG
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1. 1, 3, 2, 5, 4.
2. 4, 3, 1, 2, 5.
3. 2, 4, 5, 1, 3.
4. 1, 2 ,5, 4, 3.
5. 2, 4, 1, 5, 3. Resposta correta


Avaliação On-Line 4 (AOL 4) - Questionário
Conteúdo do exercício
1. Pergunta 1
/1
Observe a figura a seguir:

DESENHO TEC UNID 4 QUEST 15.PNG
Considerando a figura apresentada e o conteúdo estudado sobre linhas fugitivas, pode-se se afirmar
que a figura demonstra que:
Ocultar opções de resposta
1. a aplicação do fator de redução depende de qual posição da linha fugitiva será
escolhida.
2. escolhida a face do objeto que será representada paralela ao quadro, é necessário
escolher a direção das linhas fugitivas.
Resposta correta
3. dentro das quatro possibilidades de posições, as faces são representadas
igualmente, sem que uma predomine sobre a outra.
4. independentemente da posição escolhida, as faces representadas são as mesmas.
5. independentemente da posição escolhida da linha fugitiva, a posição do
observador não muda.
2. Pergunta 2
/1
Na perspectiva cavaleira, a face frontal do objeto fica paralela ao quadro, o que garante a projeção
em tamanho real e sem deformação da face. Já as profundidades do objeto sofrem certa
deformação, de acordo com a inclinação utilizada na projeção.
Considerando o texto apresentado e o conteúdo estudado sobre o fator de redução, pode-se afirmar
que os fatores de redução na escala do eixo de profundidade são:
Ocultar opções de resposta
1. Cavaleira 30º = 2/3, Cavaleira 45º = ½. Resposta correta
2. Cavaleira 30º = 1/3, Cavaleira 45º = 2/3.
3. Cavaleira 30º = 1/3, Cavaleira 45º = ½.
4. Cavaleira 30º = 2/3, Cavaleira 45º = 1/3.
5. Cavaleira 30º = 1/3, Cavaleira 45º = 1/4.
3. Pergunta 3
/1
Leia o texto a seguir:
“A perspectiva cavaleira é a representação axonométrica obliqua na qual o plano de projeção é
paralelo a um dos planos de coordenadas. As dimensões de contornos principais dos objetos
situados na face paralela ao plano de projeção são representadas na mesma escala.”
Fonte: Cruz, Michele D. da. Projeções e perspectivas para desenhos técnicos. São José dos Campos:
Editora Érica, 2014. p 32.
Considerando a figura apresentada e conteúdo estudado sobre perspectivas cavaleiras, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) As perspectivas cavaleiras podem ser representadas a 30º, 45º ou 60º, e inicia-se sua
representação pela vista frontal.
II. ( ) A vista frontal representa sua dimensão reduzida. As larguras e alturas reduzem devido ao
coeficiente de redução.
III. ( ) As projetantes oblíquas das retas perpendiculares ao quadro recebem o nome de fugitivas ou
linha de fuga.
IV. ( ) As faces de profundidade são representadas obliquamente em verdadeira grandeza.
Agora, assinale a alternativa que apresenta a sequência correta.
Ocultar opções de resposta
1. V, F, V, F. Resposta correta
2. F, F, V, V.
3. V, V, F, F.
4. F, V, V, F.
5. F, V, F,V.
4. Pergunta 4
/1
A perspectiva cavaleira é muito utilizada devido à capacidade de representar a face frontal de
objetos em verdade grandeza. Contudo, é necessário tomar cuidado para não cometer erros na
escolha de qual vista será a vista frontal.
Considerando o texto apresentado e o conteúdo estudado sobre a perspectiva cavaleira, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) É recomendado o uso da perspectiva cavaleira em objetos com detalhes circulares nas faces
que estão em verdadeira grandeza.
II. ( ) Um dos erros mais comuns na construção da perspectiva cavaleira é a não aplicação do fator
de redução a detalhes de profundidade.
III. ( ) Curvas com planos perpendiculares são construídas ponto a ponto utilizando as linhas
paralelas a face frontal.
IV. ( ) As circunferências da face frontal são construídas utilizando o método de construção da
elipse.
Agora, assinale a alternativa que apresenta a sequência correta.
Ocultar opções de resposta
1. F, F, V, V.
2. V, F, V, F.
3. V, V, F, F. Resposta correta
4. F, V, V, F.
5. F, V, F, V.
5. Pergunta 5
/1
Para proporcionar uma forma agradável a representação do objeto, usa-se um coeficiente de
redução ou de alteração. A perspectiva cavaleira a 60º possui seu próprio fator de redução que é
diferente das demais perspectivas cavaleira.
Com base no texto e no conteúdo estudado, pode-se afirmar que a redução para atenuar a distorção
dimensional e melhor representar o objeto é de:
Ocultar opções de resposta
1. 2/3 (0,66).
2. 1/2 (0,50).
3. 1/3 (0,33). Resposta correta
4. 2/5 (0,40).
5. 3/4 (0,75).
6. Pergunta 6
/1
Leia o texto a seguir:
“A fotografia mostra um objeto do mesmo modo como ele é visto pelo olho humano, pois transmite
a ideia de três dimensões: comprimento, largura e altura. O desenho, para transmitir essa mesma
ideia, precisa recorrer a um modo especial de representação gráfica: a perspectiva. Ela representa
graficamente as três dimensões de um objeto em um único plano, de maneira a transmitir a ideia de
profundidade e relevo.”
Fonte: Pastana, Carlos E. T. Anotações de aula: desenho técnico. Marília: UNIMAR, 2006. p 69.
Com base no texto e no conteúdo estudado, analise as afirmativas a seguir:
I. A perspectiva cavaleira é um tipo de perspectiva paralela, em que a face paralela ao plano de
projeção permanece sem deformação.
II. A perspectiva caveira apresenta ângulos iguais entre os eixos de coordenadas.
III. Dentro da classificação das projeções geométricas, a perspectiva cavaleira é dividida em:
perspectiva trimétrica, dimétrica e isométrica.
IV. Na perspectiva isométrica o observador se encontra localizado a uma distância infinita do
objeto, tornando as projetantes paralelas.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. III e IV.
2. I e III.
3. II e IV.
4. I e IV. Resposta correta
5. II e III.
7. Pergunta 7
/1
A perspectiva é capaz de representar graficamente objetos em três dimensões em um único plano,
transmitindo profundidade e relevo dos objetos. Isso é possível devido à percepção de três
elementos que fazem parte da característica de um objeto, que são largura, altura e profundidade.
Considerando o texto e o conteúdo estudado sobre perspectiva, pode-se afirmar que, desde a
classificação das projeções geométricas, classifica-se a projeção cavaleira como:
Ocultar opções de resposta
1. uma projeção ortográfica.
2. uma projeção oblíqua. Resposta correta
3. uma projeção cônica.
4. uma projeção trimétrica.
5. uma projeção axonométrica.
8. Pergunta 8
/1
Observe a figura a seguir:

DESENHO TEC UNID 4 QUEST 18.PNG

DESENHO TEC UNID 4 QUEST 18 A.PNG
Com base nas figuras apresentadas e no conteúdo estudado sobre perspectiva cavaleira, pode-se
afirmar que a perspectiva cavaleira é um sistema de projeção cilíndrica no qual os raios projetantes
são oblíquos a um plano vertical de projeção, o que provoca uma deformação no objeto
representado e:
Ocultar opções de resposta
1. torna a face lateral do triedro coincidente com o plano no quadro em que todos os
segmentos dos eixos x e z se projetam em verdadeira grandeza (VG).
2. torna uma das faces do triedro coincidente com o plano no quadro em que todos os
segmentos dos eixos x e z se projetam em verdadeira grandeza (VG).
3. torna a face superior do triedro coincidente com o plano no quadro em que todos
os segmentos dos eixos y e z se projetam em verdadeira grandeza (VG).
4. torna uma das faces do triedro coincidente com o plano do quadro em quetodos os
segmentos dos eixos y e z se projetam em verdadeira grandeza (VG).

Resposta correta
5. torna a face lateral do triedro coincidente com o plano no quadro em que todos os
segmentos dos eixos y e z se projetam em verdadeira grandeza (VG).
9. Pergunta 9
/1
Leia o texto a seguir:
“A fotografia mostra um objeto do mesmo modo como ele é visto pelo olho humano, pois transmite
a ideia de três dimensões: comprimento, largura e altura. O desenho, para transmitir essa mesma
ideia, precisa recorrer a um modo especial de representação gráfica: a perspectiva. Ela representa
graficamente as três dimensões de um objeto em um único plano, de maneira a transmitir a ideia de
profundidade e relevo.”
Fonte: Pastana, Carlos E. T. Anotações de aula: desenho técnico. Marília: UNIMAR, 2006. p 69.
Com base no texto e no conteúdo estudado, analise as afirmativas a seguir:
I. A perspectiva cavaleira é um tipo de perspectiva paralela, em que a face paralela ao plano de
projeção permanece sem deformação.
II. A perspectiva cavaleira apresenta ângulos iguais entre os eixos de coordenadas.
III. Dentro da classificação das projeções geométricas, a perspectiva cavaleira é dividida em:
perspectiva trimétrica, dimétrica e isométrica.
IV. Na perspectiva cavaleira o observador se encontra localizado a uma distância infinita do objeto,
tornando as projetantes paralelas.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. I e IV. Resposta correta
2. I e III.
3. II e III.
4. II e IV.
5. III e IV.
10. Pergunta 10
/1
Leia o trecho a seguir:
“Para a familiarização com a perspectiva, vou dar como exemplo a cidade de Bragança. Ao situar-se
o Observador, em três alturas diferentes, o seu campo de visão é alterado em termos de espaço.
Diminui a partir do momento em que a Linha do Horizonte baixa em altura. Como a Linha do
Horizonte está sempre situada à altura dos olhos do Observador, podemos concluir que o espaço de
visão é maior, quando a altura aumenta, diminuindo quando baixamos a posição da nossa altura.”
Fonte: CANOTILHO, Luís. Elementos da linguagem da perspectiva linear. Disponível em:
<ipb.pt/~luiscano/Perspectivalinear/Nocoesbasicas.pdf>. Acesso em: 27 nov. 2019.
As perspectivas são desenhos de vista única, utilizados para facilitar o entendimento dos objetos
representados no desenho técnico.
De acordo com os tipos de perspectiva empregados, analise as afirmativas a seguir:
I. ( ) As perspectivas cônicas apresentam o centro de projeção no infinito.
II. ( ) As perspectivas paralelas são obtidas por um sistema de projeção cilíndrico.
III. ( ) Os sistemas de projeção cônica se subdividem em: sistemas de projeção cônica ortogonal e
sistemas de projeção cônica oblíqua.
IV. ( ) As perspectivas axonométricas são resultantes de uma projeção cilíndrica ortogonal.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1. III e IV.
2. II e III.
3. I, II e III.
4. II e IV. Resposta correta
5. I e II.
