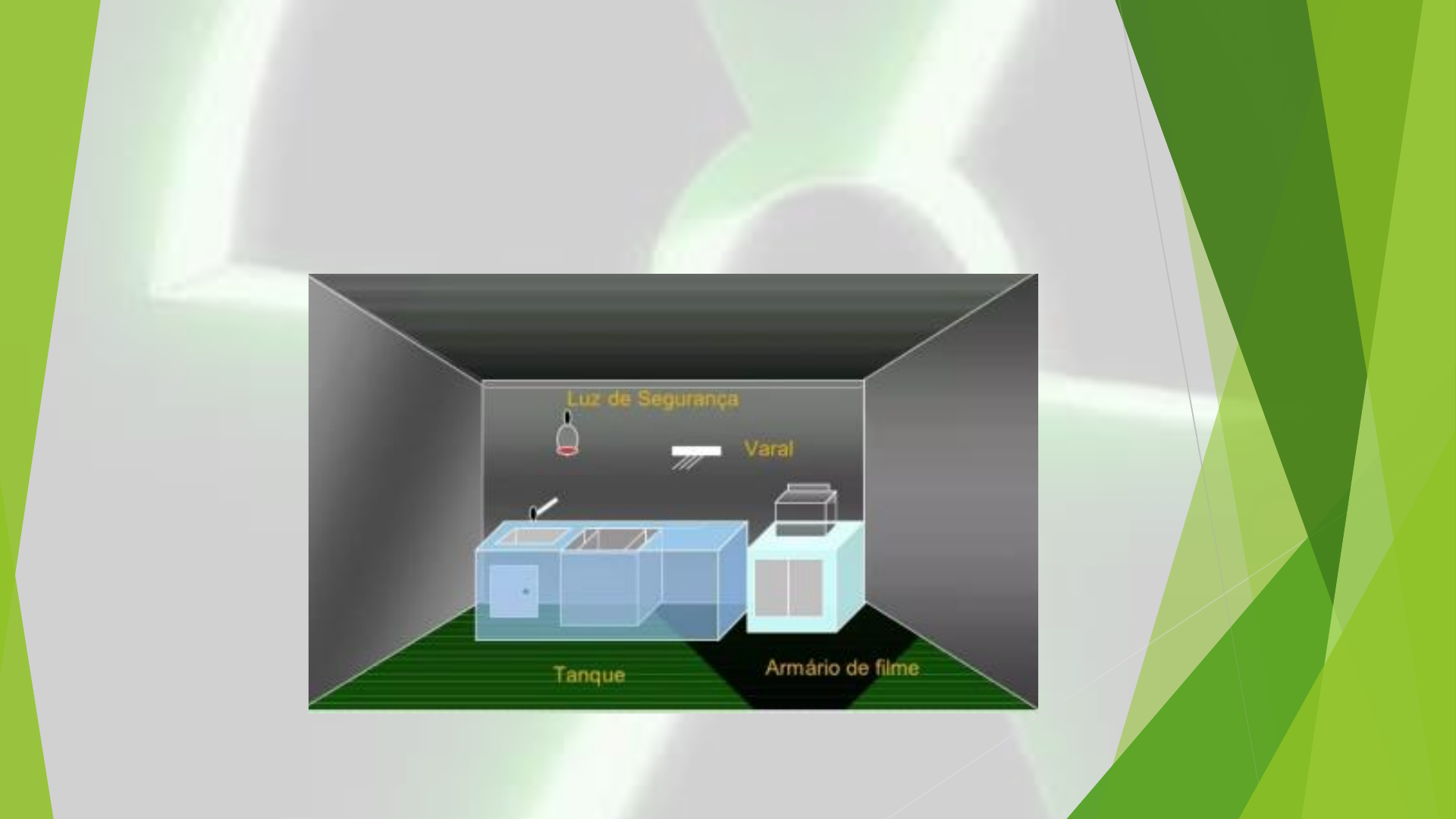

CÂMARA ESCURA
 A câmara escura ideal deve apresentar: Espaço amplo,
a prova de luz, bem ventilado e confortável, onde
devem estar dispostos os tanques para as soluções de
processamento, com água corrente, exaustor (para a
renovação do ar) e climatizado (em regiões frias com
aquecimento e em locais muito quentes com ar
refrigerado) Conter uma mesa de trabalho sempre
limpa e organizada para a manipulação de filmes.
Iluminação da câmara escura:
 LUZ BRANCA COMUM (TETO): Tem a função de fazer a
iluminação geral, NÃO PODEM estar acesas no momento do
processamento radiográfico e o seu interruptor deve estar
em uma posição tal que não seja ligado acidentalmente.
 LANTERNA DE SEGURANÇA: Os filmes são extremamente
sensíveis à luz comum (de cor verde e azul), mas tem menor
sensibilidade à luz vermelha ou amarela. Dessa forma, é
utilizada a lanterna de segurança, uma iluminação de baixa
intensidade No seu interior deve ter uma lâmpada
incandescente com, no máximo, 15 watts de potência, a
uma distância de, no mínimo, 1.20 m do local de trabalho.
Controle de Qualidade
Na suspeita de que o filtro de segurança esteja inadequado,
pode ser feito o seguinte teste:
1. Sobre a mesa de trabalho é aberto um filme sem exposição
apenas até a metade;
2. A outra metade permanece protegida com o próprio papel da
embalagem do filme;
3. O filme deve ficar de 3 a 5 minutos na câmara escura exposto
apenas à luz de segurança;
4. Finalmente o filme deverá ser processado normalmente no
escuro total.
Controle de Qualidade
Caso a porção desprotegida do filme apresentar certo grau
de velamento, de cor cinza claro, quando comparada a
parte que ficou protegida pelo papel, é sinal de que a luz
de segurança está inadequada.
Outro procedimento que pode ser realizado para
verificação do aspecto de vazamento de luz em sua
câmara escura pode ser realizado da seguinte maneira: Ao
fechar a porta, espere por algum tempo, até seu olho se
adaptar ao novo ambiente, a fim de que se possa detectar
qualquer vazamento indesejado de luz, tomando as
devidas providências para vedá-lo.
OPERAÇÕES REALIZADAS NA CAMARA
ESCURA :
 Colocação dos filmes virgens nos chassis;
 Envio dos chassis carregados para a sala de exposição;
 Recebimento dos chassis com os filmes expostos;
 Retirada dos filmes com a imagem latente dos chassis;
 Identificação dos filmes;
 Inserção dos filmes na processadora; Revelação e
fixação;
 Manutenção dos chassis; Limpeza dos ecrans;
Divisão da Câmara Escura
 A câmara escura se divide em duas partes:
Parte seca: É o local onde se armazenam alguns
acessórios radiológicos como: bancada com
gaveta para filmes não expostos, caixas de
filmes para reposição, “Box” de passagem
(armário), etc.
 Parte Úmida: É o local onde são armazenados os
tanques reservatórios de químicos (revelador e
fixador), processadora, etc.
Utensílios ou Acessórios Encontrados na
Parte Seca:
 Bancada: Acessório de suma importância para o
trabalho diário dentro da câmara escura; ela pode
serem forma de armário ou cômoda, geralmente feita
de madeira, devido ao baixo custo; mas também pode
ser de outros materiais, como: ferro, alumínio, etc. É
revestida em seu tampo superior com uma capa de
borracha, para evitar a eletricidade estática
 Móvel chamado de “burra de filmes”, utilizado para
armazenar filmes não expostos dentro da câmara
escura.
Termômetro:
 Situado na câmara escura, tem por finalidade controlar
a temperatura do ambiente, pois as películas
radiográficas não podem ficar em temperatura inferior a
10°C e superior a 24°C. Caso essas recomendações do
fabricante não sejam respeitadas, a emulsão do filme
poderá ser comprometida, alterando sua qualidade.
Exaustor /ou Ventilador
 De acordo com as normas de segurança, toda câmara
escura deverá ter exaustores ou ventiladores para
dissipar os gases que são liberados pelos produtos
químicos, evitando um acúmulo de gases dentro da
câmara escura.
Box de Passagem
 Serve para a transição do filme (chassi) entre a câmara escura
e a sala de exames; “Box” em inglês que dizer caixa. Na
maioria das vezes, essas caixas são compostas de alumínio,
com abertura para ambos os lados, com duas portas de cada
lado.
Utensílios ou Acessórios Encontrados na
Câmara Clara Bancada de reposição de
chassis
 ALFABETO DE CHUMBO ALFABETO DE CHUMBO Com base em PVC contendo 5
(cinco) letras de cada, com trilho metálico para composição da palavra.
Tamanhos: 06, 08 e 10mm de altura ou especial.
 Cilindro de extensão para seios da face, em latão cromado e base em aço
inoxidável revestido com chumbo, adaptável a qualquer equipamento de
Raios X. Observação: O tamanho da base do cone de extensão será de acordo
com o colimador do aparelho onde o acessório será utilizado.
 DIVISORES RADIOGRÁFICOS Em chumbo laminado, com acabamento em aço
inoxidável, encaixe para o chassi. O divisor radiográfico possibilita melhor
aproveitamento do filme, tanto no sentido longitudinal (L) como no sentido
transversal (T).
 Goniômetro: Régua semicircular, com uma escala de 180 graus, com um
marcador deslizante em seu centro, e uma base para apoiar na mesa ou
estativa. Sua função é medir estruturas anatômicas em ângulos, como crânio.
GONIÔMETRO
 FAIXA DE COMPRESSÃO Faixa de compressão uretérica, utilizada para diminuir
a espessura do abdome, usada em estudos radiológicos contrastados, como a
urografia excretora.
 Espessômetro: Consiste em uma régua escalonada com a graduação que vai do
n° 1 ao 40, medida em cm, em forma de “L” (letra L), onde a base inferior
deverá permanecer encostada sobre a região em estudo, logo em seguida uma
outra haste irá deslizar até a extremidade superior da área estudada, ou seja,
pode-se medir estruturas em AP ou PA e PERFIL, dando a espessura da região
em centímetros.
 Identificador Radiográfico Identificador radiográfico eletrônico, para ser
utilizado na câmara escura, identifica o filme através de fichas. possui
controle do nível de exposição.
 O densitômetro x-rite modelo 331 é um instrumento para medir densidade
óptica em filmes radiográficos, portátil ideal para uso em laboratórios e
medidas em campo. funciona a bateria recarregável e também com
adaptador ac para ligar diretamente na tomada.
 Negatoscópio: de 01 corpo de mesa Negatoscópio de 01 corpo de mesa,
construído em chapa de aço tratado e pintado na cor cinza martelado, parte
frontal em acrílico translúcido branco leitoso, iluminação através de 01
lâmpada de 32w.
 Secador radiográfico construído em chapa de aço tratado e pintado com tinta
epóxi, permite a secagem através de ar quente ou ar frio de até 12
colgaduras de cada vez. alimentação 220v. dimensões
 Avental p/ prot. órgãos genitais 30x30cm 0.50mmpb
 Avental p/paciente adulto 0,25mmpb (padrão)
 Avental padrão 0,25mmpb 100x60cm
 Óculos de proteção frontal e lateral 0,75mmpb
 Protetor de tireóide adulto 0,50mmpb
 Avental padrão 0,50mmpb normatizado 110x60cm
 Luva plumbífera tipo escudo 0,50mmpb
 Biombo curvo 1800x800x1mm com visor
Biombo de proteção curvo de 1mm, construído em chapa de aço tratado e
pintado, com visor de vidro plumbífero tamanho 7,5x13,0cm, montado sobre
rodízios. dimensões: largura - 80cm; altura: 180cm
