1. Cada aluno e aluna deve escolher uma ferramenta passível de uso na indústria e
na qual existe a relação Humano X Máquina. Oriento a postarem o equipamento
escolhido no fórum o quanto antes, pois no caso de equipamentos iguais entre dois
alunos, somente a postagem mais antiga será válida. Os itens 2, 3 e 4, podem ser feitos
posteriormente e com calma;
Equipamento: Brochadeira Vertical BM25
2. A seguir, deve-se fazer um relato detalhado do uso, do funcionamento e da
função da máquina/ferramenta escolhida, bem como a postagem de uma imagem para
que o Professor possa identificar se aluno relatou adequadamente a relação HxM para a
máquina sugerida;
A brochadeira ou brochadora é uma máquina de usinagem empregada nas
operações de brochamento, que consiste em remover material da superfície de uma
peça, de forma progressiva, pela ação ordenada dos fios de corte, dispostos em série, de
ferramentas multicortantes. Essas ferramentas, que se deslocam segundo uma trajetória
retilínea, chamam-se brochas.
Mais informações sobre brochamento disponíveis em:
 https://essel.com.br/cursos/material/01/ProcessosFabricacao/67proc.pdf

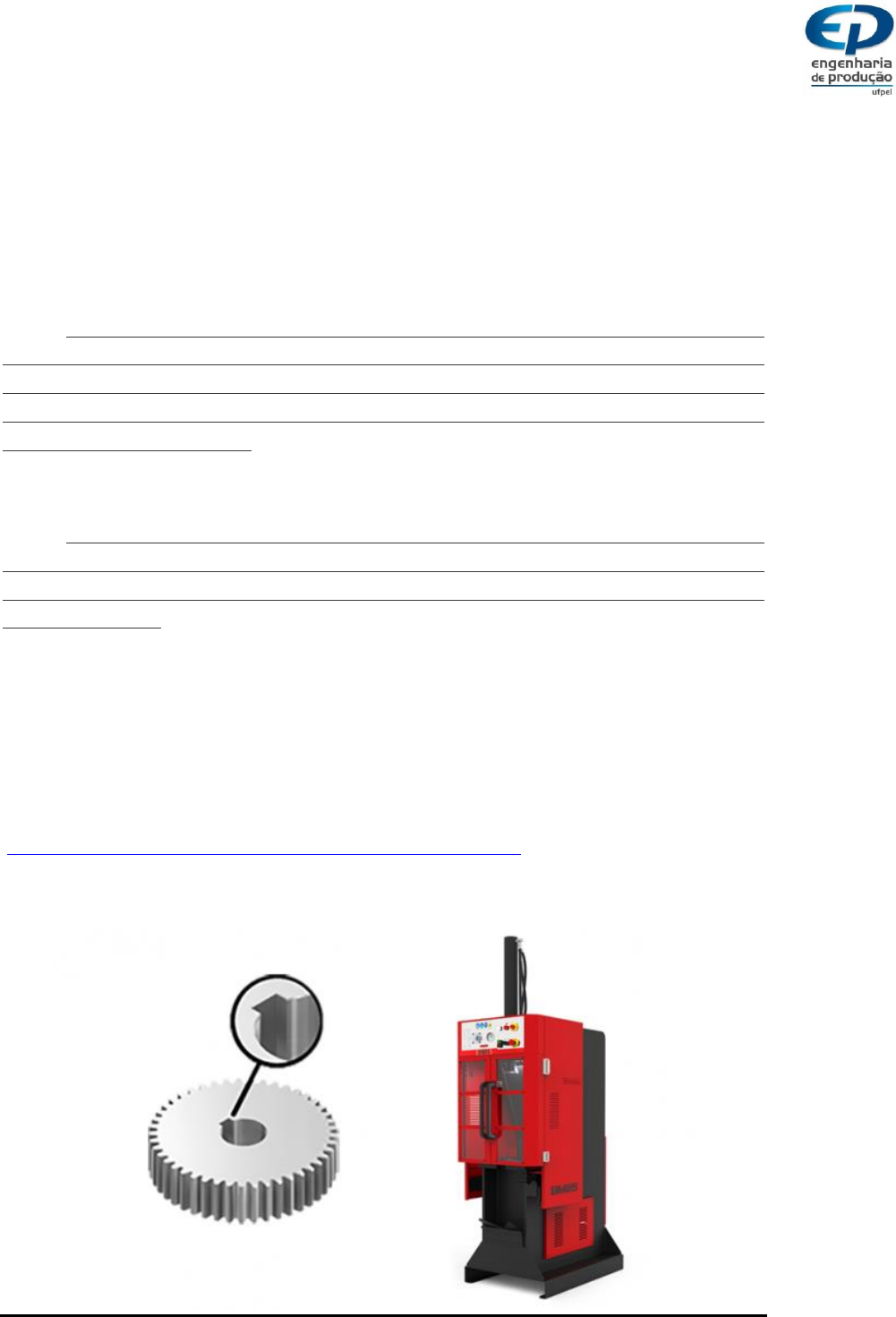

Figura 1 – Peça usinada e Brochadora vertical BM25

Fonte: Narguesa.com

https://essel.com.br/cursos/material/01/ProcessosFabricacao/67proc.pdf

3. Na sequência, relatar aspectos relacionados à máquina, tomando por base o
conteúdo presente no Mapa Mental e nos slides do item 7 (Sistema Homem Máquina),
no e-Aula. Observar especialmente o ramo do mapa mental Sistema Homem x
Máquina>>Considerações gerais>>Aspectos relevantes;
A relação entre o homem com a máquina, no caso, se dá pela interação
frequente do operador com o equipamento a cada peça usinada, pois a peça é fixada no
aparelho, a brocha é alocada e, após a porta de segurança ser devidamente selada, a
brocha passa realizando a usinagem. Cabe ao operador o poder de decisão sobre o
número de passadas, velocidade de corte, etc. opções que podem ser personalizadas a
cada operação.
4. Por fim, analisar os controles e mostradores da máquina escolhida tomando por
base o que também consta item 7 (Sistema Homem Máquina), e presente no ramo
Sistema Homem x Máquina>>Interfaces>>Pontos relevantes relação controles X
mostradores.
A máquina possui uma interface simples e prática, com todas as opções no
painel de controle, em uma altura média, possivelmente na altura dos olhos do operário.
Ela possui um mostrador, botões para os comandos e até mesmo uma chave que, caso
esteja ligada, permite a usinagem com a porta da brochadeira aberta (Operação que pode
gerar um risco ao operador não bem capacitado). Ao utilizar esta opção também é
acionada uma luz vermelha no painel, que visa alertar o operador sobre a configuração
no momento.
Mais informações sobre o uso da brochadeira disponíveis em:
https://nargesa.com/pt/maquinas-industriais/brochadeira-vertical-bm25










Pelotas/RS, 14 de outubro de 2022.
