1
Fator de Potência
1) Introdução
A energia elétrica consumida numa instalação é
composta basicamente por duas parcelas distintas,
a saber: energia ativa e energia reativa.
A energia ativa (Ea) é aquela que efetivamente
produz trabalho útil na forma de calor, e
normalmente medida em kWh.
A energia reativa (Er) é aquela que produz o fluxo
magnético necessário ao funcionamento dos
motores e transformadores, medida em kVArh.
A energia aparente (Ep) é a composição vetorial
destas duas componentes, resulta, expressa
normalmente em kVAh.
Sendo:
 P é a potência ativa,
 Q é a potência reativa e
 S é a potência aparente.
A relação entre elas é dada por: S² = P² + Q².

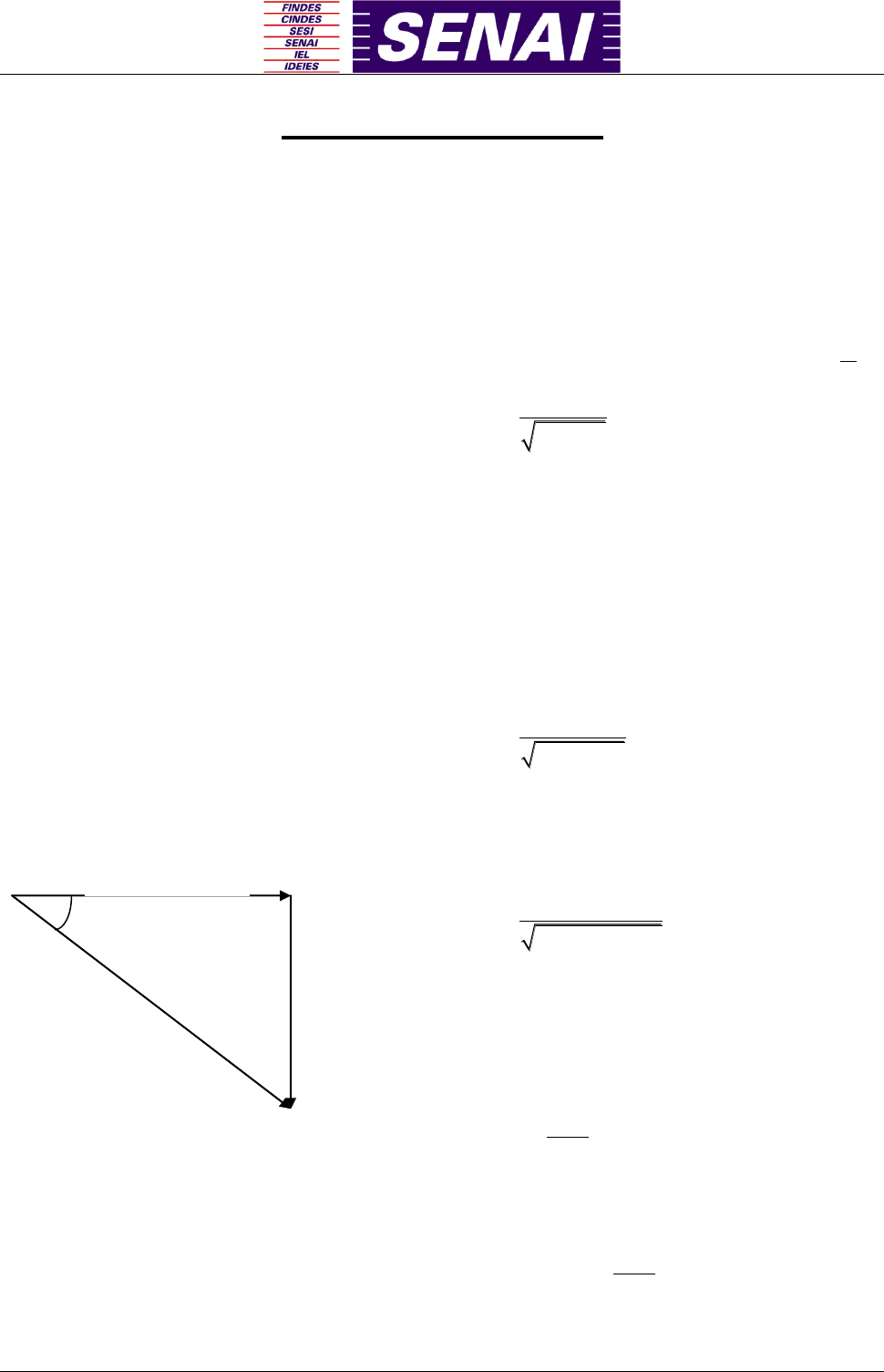

(Isto lembra um triângulo retângulo, não é
mesmo? Pois é isso mesmo: P, Q e S podem ser
representados geometricamente como um
triângulo retângulo de catetos P e Q e hipotenusa
S).
Nos circuitos resistivos, ou seja, aqueles que só
possuem resistores (resistências) têm sempre Q =
0 (zero), e neste caso particular, S = P.
A energia reativa é também denominada energia
magnetizante.
Podemos afirmar de uma forma genérica, que
todos os equipamentos que possuem
enrolamentos, a exemplo de transformadores,
motores, reatores, etc., necessitam de energia
reativa, a qual será suprida através do sistema da
concessionária de energia elétrica. É conveniente
salientar que ela vai cobrar por isso. Como? Veja a
seguir.
2) Fator de Potência
Define-se como Fator de Potência de uma
instalação, ao quociente entre a potência ativa e a
potência aparente, ou seja:
P
Fp
S
 ou
2 2
P
Fp
P Q


. Num circuito puramente
resistivo, temos S = P e conseguinte, teremos Fp
= 1, ou seja, os circuitos resistivos possuem fator
de potência unitário.
Das definições anteriores, podemos escrever a
seguinte equação geral para o cálculo do Fator de
Potência.
 Fp = fator de potência de uma instalação:
 Ea = energia ativa em kWh e
 Er = energia reativa em kVArh.
2 2
Ea
Fp
Ea Er



Por exemplo, se num mês numa determinada
indústria foram registrados pela medição os
seguintes valores de consumo: Ea = 4000 kWh e
Er = 3000 kVArh, poderemos afirmar que o fator
de potência dessa instalação será igual:
2 2
4000
0,80
4000 3000
Fp  

.
A legislação brasileira estabelece que o Fator de
Potência mínimo de uma instalação industrial deve
ser 0,92. Caso seja registrado num mês, um valor
inferior a este, será acrescida na conta de energia
elétrica, uma multa relativa ao ajuste de fator de
potência, calculada conforme a seguinte equação:
0,92
1Multa
Fp
 
Exemplo: Uma indústria registrou num
determinado mês, um fator de potência de 0,85.
Neste caso, a multa sobre o fator de potência será
igual a
0,92
1 0,08235
0,85
Multa    , ou seja, a
conta de energia será acrescida de 8,24% sobre o
importe.
S² = P² + Q²
Q = V.I sen 
P = V.I cos 


2
3) Causas do Fator de Potência
Principais causas de um baixo fator de potência
numa instalação industrial:
 Nível de tensão da instalação acima da
nominal;
 Motores trabalhando em vazio durante
grande parte do tempo;
 Motores super dimensionados para as
respectivas cargas;
 Grandes transformadores alimentando
pequenas cargas, por muito tempo;
 Transformadores ligados em vazio (sem
carga) por muito tempo;
 Lâmpadas de descarga (vapor de
mercúrio, fluorescente, etc.) sem correção
individual de fator de potência;
 Grande quantidade de motores de
pequena potência;
 Número elevado de aparelhos de ar
condicionado.
4) Correção do Fator de Potência
O objetivo é corrigir (reduzir) o fator de potência
da instalação. Para tanto, devemos reduzir o
ângulo  entre a potência ativa (P) e a potência
aparente (S).
O valor de potência ativa não deve ser alterado
(P1 = P2). Para alcançarmos um ângulo  menor
e, conseqüentemente, um fator de potência
menor, deve suprimir a parcela Qr de potência
reativa. Para realizar esta supressão, devemos
inserir na instalação um banco de capacitores que
forneça Qc = Qr de potência reativa.
Equacionando o problema, teremos:
     . tan cos 2 tan cos 1Qc P a Fp a Fp   
Sendo:
Fp1 = Fator de potencia referencia da
concessionária de energia por Lei no Brasil = 0,92.
Fp2 = Fator de potencia que queremos corrigir
P = Potência Ativa
Vamos supor que a instalação tenha potencia de
100kW com fator de potência 0,80 e pretende-se
instalar um banco de capacitores para corrigir este
fator para 0,92. Qual será a potência do referido
banco de capacitores? E qual o valor da
capacitância do mesmo?
   cos 1 cos 0,92 23,07a Fp a  
   cos 2 cos 0,80 36,87a Fp a  
Temos:
   
 
tan 36,87 tan 23,07
100000 0,75 0,43 32,40
Qc P
Qc kVAr
      
  

Ainda:
2 1
2
V
Xc e Xc
Qc f C
 
 

Assim:
22
Qc
C
f V

 

Temos:
2
32400
1,78
2 60 220
C mF

 
 
