Questões resolvidas
O dimensionamento de elementos estruturais é realizado a partir da verificação quanto à resistência da peça frente aos esforços atuantes. Em relação às peças sobre flexocompressão, devem ser realizadas verificações quanto resistência da peça à atuação conjunta da carga axial de compressão e da flexão.
Agora, assinale a alternativa que apresenta a sequência correta
I. ( ) Deve-se realizar a verificação da resistência da seção quanto à atuação da força axial e dos momentos fletores.
II. ( ) Deve-se desprezar a verificação da peça quando a ocorrência de flambagem for a do plano principal de flambagem.
III. ( ) Deve-se realizar a verificação da peça quando for a ocorrência de flambagem no plano principal de flexão.
IV. ( ) Deve-se realizar a verificação da peça quando a ocorrência do giro na seção transversal for a do plano principal de flexão.
V, F, V, F
V, V, V, F.
F, V, V, F.
F, F, V, V.
F, V, V, V.
A figura (a) indica uma treliça plana, isostática, sob a atuação de uma carga horizontal aplicada ao nó “D” da treliça, no valor de 150 ????????. Os suportes são do 1º gênero para o nó “A”, com restrição à translação horizontal e do 2º gênero no nó “B”, com restrições às translações horizontal e vertical. A figura (b) apresenta as reações nos suportes e as forças internas para cada barra da treliça. Considerando as informações apresentadas e o conteúdo estudado sobre dimensionamento de treliças em aço e em madeira, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
Agora, assinale a alternativa que apresenta a sequência correta:
I. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 140.
II. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 200.
III. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 300.
IV. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 200.
V, V, V, F.
V, V, F, F.
F, V, F, V.
F, F, V, V.
V, F, V, V.
As figuras representam uma treliça plana que deve vencer um vão de 4,0 ????, em duas situações de carga: na situação (a) houve a aplicação de uma carga vertical de 150 ???????? ao nó “D” da treliça e na situação “B” esta mesma carga foi aplicada ao nó “F”. A treliça tem 2,0 ???? de altura e possui um apoio do 2º gênero no nó “A” (restrições Às translações horizontal e vertical) e por um apoio do 1º gênero no nó “B” (restrição à translação vertical). Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações:
Agora assinale a alternativa que apresenta a sequência correta:
1) Força axial na barra AC da treliça “a”.
2) Força axial na barra DF da treliça “a”.
3) Força axial na barra AD da treliça “b”.
4) Força axial na barra DF da treliça “b”.
4, 2, 3, 1.
1, 2, 4, 3.
4, 3, 1, 2.
2, 1, 3, 4.
3, 4, 2, 1.
A figura representa o esquema de uma treliça para vencer um vão de 4,0 ????. A treliça é plana, isostática, composta por dois apoios (nó “A” com apoio do 2º gênero com restrições às translações vertical e horizontal e o nó “B” do 1º gênero, com restrições à translação vertical). Foram aplicadas à treliça 150 ???????? verticais, divididos em três argas de 50 ???????? cada. Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações:
Agora, assinale a alternativa que apresenta a sequência correta:
1) Força axial na barra AC.
2) Força axial na barra CD.
3) Força axial na barra AD.
4) Força axial na barra AF.
3, 4, 1, 2.
2, 1, 3, 4.
1, 2, 4, 3.
4, 3, 1, 2.
3, 4, 2, 1.
Sabe-se que nas estruturas projetadas para suportação de cargas não há uma aplicação perfeitamente centrada, principalmente em relação aos elementos que fazem a função de colunas e recebem cargas axiais de compressão, ou devido às imperfeições construtivas ou às pequenas excentricidades ocorridas na aplicação das cargas.
A seguir, assinale a alternativa correta:
I. Elementos estruturais de pórticos (planos ou espaciais) que resistem às cargas axiais e de flexão simultaneamente aplicadas ao seu maior eixo de inércia são chamados de vigas-colunas.
Porque:
II. Há a atuação de uma força axial de compressão (o que caracteriza uma coluna) combinada a uma flexão no eixo de maior inércia da seção transversal (o que caracteriza uma viga).
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta de I.
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições falsas.
Para a verificação e dimensionamento de elementos estruturais em aço deve-se verificar a peça quanto à ocorrência do efeito de flambagem local, a partir do plano principal de flexão e fora do plano principal da seção, sendo essa verificação realizada a partir da inserção de um coeficiente aplicado à relação entre os momentos atuantes e resistentes.
Considerando a informação apresentada e o conteúdo estudado sobre dimensionamento de flexocompressão em estruturas em aço, pode-se afirmar que o coeficiente a ser aplicado à relação entre o momento atuante e o momento resistente (????1) é calculado com base na carga crítica de Euler porque:
indica o limite em que a flambagem local pode ser desconsiderada na análise dos elementos.
indica o valor máximo da carga axial para o qual o elemento tem resistência.
determina o momento em que o elemento estrutural vai do regime plástico para o elástico.
é a carga axial máxima que deve ser considerada na flexocompressão.
representa a parcela de momento fletor que será gerado e deve ser considerado na flexocompressão.
Os modelos de dimensionamento de estruturas são baseados na análise do comportamento dos elementos estruturais frente a um conjunto de cargas aplicadas. Para as análises, os pontos de apoio (suportes) são modelados de acordo com as restrições que o ponto deve fazer às forças atuantes. Os gêneros de um suporte são classificados de acordo com as restrições impostas.
Considerando a informação apresentada e o conteúdo abordado na unidade sobre dimensionamento de treliças, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s):
I. ( ) Um suporte caracterizado como de primeiro gênero irá oferecer resistência à translação vertical ou à horizontal.
II. ( ) Um suporte do segundo gênero irá oferecer resistência em relação à translação vertical e ao momento fletor.
III. ( ) Um suporte do terceiro gênero irá oferecer resistência às translações em relação à vertical e à horizontal.
IV. ( ) Uma estrutura com dois suportes, sendo um do primeiro gênero e um do segundo gênero terá até três reações calculadas.
V, F, F, V.
V, F, V, F.
V, F, V, V.
V, V, F, F.
F, F, V, V.
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Experimente o Premium!
Acesse conteúdos dessa e de diversas outras disciplinas.
Libere conteúdos
sem pagar
Ajude estudantes
Prévia do material em texto

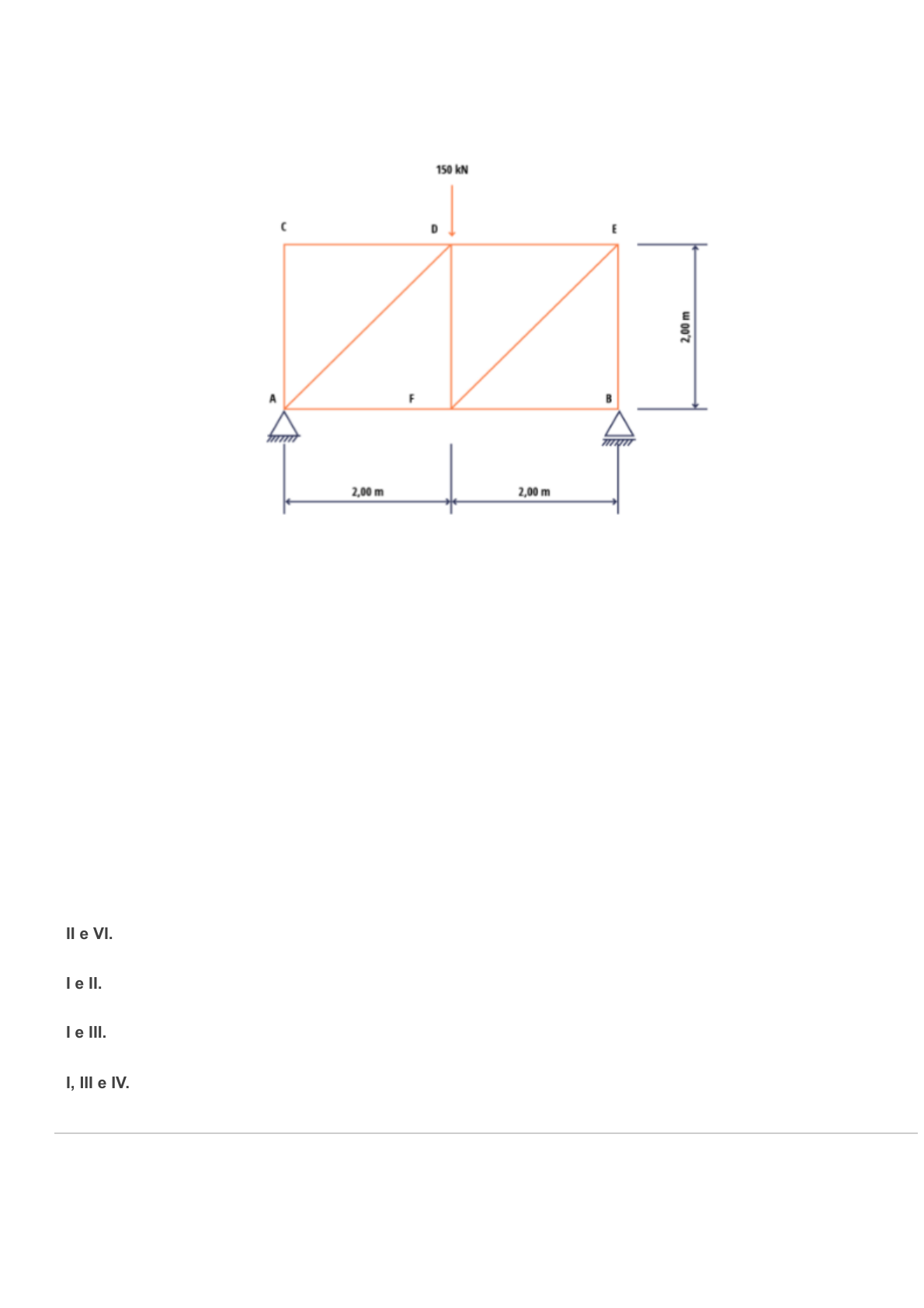

09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 1/9 Pergunta 1 Observe a figura a seguir: Afigura contempla uma treliça plana, isostática, composta por 6 nós e 9 barras. Os apoios são do 2º gênero no nó “A” (restrições às translações vertical e horizontal) e do 1º gênero no nó “B” (restrição à translação vertical). O vão (distância horizontal) é de 4,00 𝑚, a altura da treliça de de 2,00 𝑚 e há uma carga vertical externa atuante no ponto “D” da treliça, em 150 𝑘𝑁. Considerando essas informações e o conteúdo estudado sobre treliças, analise as informações a seguir: I. A força axial na barra AF é de 75 𝑘𝑁 e a barra está tracionada. II. A força axial na barra DE é de 75 𝑘𝑁 e a barra está tracionada. III. A força axial na barra DF é de 106,1 𝑘𝑁 e a barra está comprimida. IV. A força axial na barra AD é de 106,1 𝑘𝑁 e a barra está comprimida. Está correto apenas o que se afirma em: I e IV. II e VI. I e II. I e III. I, III e IV. Pergunta 2 O dimensionamento de elementos estruturais é realizado a partir da verificação quanto à resistência da peça frente aos esforços atuantes. Em relação às peças sobre flexocompressão, devem ser realizadas verificações quanto resistência da peça à atuação conjunta da carga axial de compressão e da flexão. 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 2/9 Considerando a informação apresentada e o conteúdo estudado sobre flexocompressão em estruturas em aço, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s): I. ( ) Deve-se realizar a verificação da resistência da seção quanto à atuação da força axial e dos momentos fletores. II. ( ) Deve-se desprezar a verificação da peça quando a ocorrência de flambagem for a do plano principal de flambagem. III. ( ) Deve-se realizar a verificação da peça quando for a ocorrência de flambagem no plano principal de flexão. IV. ( ) Deve-se realizar a verificação da peça quando a ocorrência do giro na seção transversal for a do plano principal de flexão. Agora, assinale a alternativa que apresenta a sequência correta V, F, V, F V, V, V, F. F, V, V, F. F, F, V, V. F, V, V, V. Pergunta 3 Observe as imagens a seguir: 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 3/9 A figura (a) indica uma treliça plana, isostática, sob a atuação de uma carga horizontal aplicada ao nó “D” da treliça, no valor de 150 𝑘𝑁. Os suportes são do 1º gênero para o nó “A”, com restrição à translação horizontal e do 2º gênero no nó “B”, com restrições às translações horizontal e vertical. A figura (b) apresenta as reações nos suportes e as forças internas para cada barra da treliça. Considerando as informações apresentadas e o conteúdo estudado sobre dimensionamento de treliças em aço e em madeira, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s). I. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 140. II. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 200. III. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 300. IV. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 200. Agora, assinale a alternativa que apresenta a sequência correta: V, V, V, F. V, V, F, F. F, V, F, V. F, F, V, V. V, F, V, V. Pergunta 4 Observe as imagens a seguir: 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 4/9 As figuras representam uma treliça plana que deve vencer um vão de 4,0 𝑚, em duas situações de carga: na situação (a) houve a aplicação de uma carga vertical de 150 𝑘𝑁 ao nó “D” da treliça e na situação “B” esta mesma carga foi aplicada ao nó “F”. A treliça tem 2,0 𝑚 de altura e possui um apoio do 2º gênero no nó “A” (restrições Às translações horizontal e vertical) e por um apoio do 1º gênero no nó “B” (restrição à translação vertical). Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações: 1) Força axial na barra AC da treliça “a”. 2) Força axial na barra DF da treliça “a”. 3) Força axial na barra AD da treliça “b”. 4) Força axial na barra DF da treliça “b”. ( ) 75 𝑘𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 75 𝑘𝑁→𝑇𝑟𝑎çã𝑜. ( ) 106,1 𝑘𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 0. Agora assinale a alternativa que apresenta a sequência correta: 4, 2, 3, 1. 1, 2, 4, 3. 4, 3, 1, 2. 2, 1, 3, 4. 3, 4, 2, 1. 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 5/9 Pergunta 5 Observe a imagem a seguir: A figura representa o esquema de uma treliça para vencer um vão de 4,0 𝑚. A treliça é plana, isostática, composta por dois apoios (nó “A” com apoio do 2º gênero com restrições às translações vertical e horizontal e o nó “B” do 1º gênero, com restrições à translação vertical). Foram aplicadas à treliça 150 𝑘𝑁 verticais, divididos em três argas de 50 𝑘𝑁 cada. Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações: 1) Força axial na barra AC. 2) Força axial na barra CD. 3) Força axial na barra AD. 4) Força axial na barra AF. ( ) 35,4 𝑘𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 25 𝑘𝑁→𝑇𝑟𝑎çã𝑜. ( ) 50 𝑘𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 0. Agora, assinale a alternativa que apresenta a sequência correta: 3, 4, 1, 2. 2, 1, 3, 4. 1, 2, 4, 3. 4, 3, 1, 2. 3, 4, 2, 1 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 6/9 Pergunta 6 Os elementos estruturais em madeira submetidos à flexocompressão são dimensionados de acordo com a sua classificação em relação ao índice de esbeltez das peças, isto é, há um critério de verificação para as peças curtas, para as medianamente esbeltas e para as esbeltas, devido à superposição de tensões não ser válida até a ruptura. Considerando essas informações e o conteúdo estudado sobre flexocompressão em estruturas em madeira, pode-se afirmar que a excentricidade na verificação das peças medianamente esbeltas é utilizada porque: deve-se considerar o efeito de uma excentricidade provocada por imperfeições geométricas. há a consideração de uma excentricidade provocada pela atuação de cargas for a do plano principal de flexão. a excentricidade empregada considera uma redução da resistência devido a possíveis impactos da atuação do fogo. a excentricidade utilizada é para considerar o efeito do comportamento elástico das tensões até a ruptura. a excentricidade usada é para considerar o efeito da retração na madeira, provocado pela exposição à umidade. Pergunta 7 Sabe-se que nas estruturas projetadas para suportação de cargas não há uma aplicação perfeitamente centrada, principalmente em relação aos elementos que fazem a função de colunas e recebem cargas axiais de compressão, ou devido às imperfeições construtivas ou às pequenas excentricidades ocorridas na aplicação das cargas. Considerando a informação apresentada e o conteúdo estudado sobre flexocompressão, analise as asserções a seguir e a relação proposta entre elas. I. Elementos estruturais de pórticos (planosou espaciais) que resistem às cargas axiais e de flexão simultaneamente aplicadas ao seu maior eixo de inércia são chamados de vigas-colunas. Porque: II. Há a atuação de uma força axial de compressão (o que caracteriza uma coluna) combinada a uma flexão no eixo de maior inércia da seção transversal (o que caracteriza uma viga). A seguir, assinale a alternativa correta: As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I. As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta de I. A asserção I é uma proposição verdadeira, e a II é uma proposição falsa. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira. As asserções I e II são proposições falsas. 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 7/9 Pergunta 8 Para a verificação e dimensionamento de elementos estruturais em aço deve-se verificar a peça quanto à ocorrência do efeito de flambagem local, a partir do plano principal de flexão e fora do plano principal da seção, sendo essa verificação realizada a partir da inserção de um coeficiente aplicado à relação entre os momentos atuantes e resistentes. Considerando a informação apresentada e o conteúdo estudado sobre dimensionamento de flexocompressão em estruturas em aço, pode-se afirmar que o coeficiente a ser aplicado à relação entre o momento atuante e o momento resistente (𝐶1) é calculado com base na carga crítica de Euler porque: indica o limite em que a flambagem local pode ser desconsiderada na análise dos elementos. indica o valor máximo da carga axial para o qual o elemento tem resistência. determina o momento em que o elemento estrutural vai do regime plástico para o elástico. é a carga axial máxima que deve ser considerada na flexocompressão. representa a parcela de momento fletor que será gerado e deve ser considerado na flexocompressão. Pergunta 9 Observe a figura a seguir: A figura representa uma treliça plana, isostática, composta por 5 barras e por um suporte de 2º gênero (nó “A”, com restrição às translações vertical e horizontal) e um suporte do 1º gênero (nó “D”, com restrição à translação vertical). Foi aplicada à treliça uma carga vertical de 600 N ao nó “C” e uma carga horizontal de 400 N ao nó “B”. Considerando 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 8/9 essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações: 1) Força axial na barra AB. 2) Força axial na barra AC. 3) Força axial na barra CD. 4) Força axial na barra BD. ( ) 200 𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 600 𝑁→𝑇𝑟𝑎çã𝑜. ( ) 750 𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜. ( ) 450 𝑁→𝑇𝑟𝑎çã𝑜. Agora, assinale a alternativa que apresenta a sequência correta: 2, 1, 4, 3. 1, 2, 4, 3. 3, 2, 1, 4. 4, 1, 3, 2. 3, 4, 2, 1. Pergunta 10 Os modelos de dimensionamento de estruturas são baseados na análise do comportamento dos elementos estruturais frente a um conjunto de cargas aplicadas. Para as análises, os pontos de apoio (suportes) são modelados de acordo com as restrições que o ponto deve fazer às forças atuantes. Os gêneros de um suporte são classificados de acordo com as restrições impostas. Considerando a informação apresentada e o conteúdo abordado na unidade sobre dimensionamento de treliças, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s): I. ( ) Um suporte caracterizado como de primeiro gênero irá oferecer resistência à translação vertical ou à horizontal. II. ( ) Um suporte do segundo gênero irá oferecer resistência em relação à translação vertical e ao momento fletor. III. ( ) Um suporte do terceiro gênero irá oferecer resistência às translações em relação à vertical e à horizontal. IV. ( ) Uma estrutura com dois suportes, sendo um do primeiro gênero e um do segundo gênero terá até três reações calculadas. Agora, assinale a alternativa que apresenta a sequência correta: V, F, F, V. V, F, V, F. V, F, V, V. V, V, F, F. 09/11/2022 09:19 Comentários https://sereduc.blackboard.com/ultra/courses/_130882_1/outline/assessment/_6560629_1/overview/attempt/_22259221_1/review/inline-feedback… 9/9 F, F, V, V.
