Perspectiva axonométrica

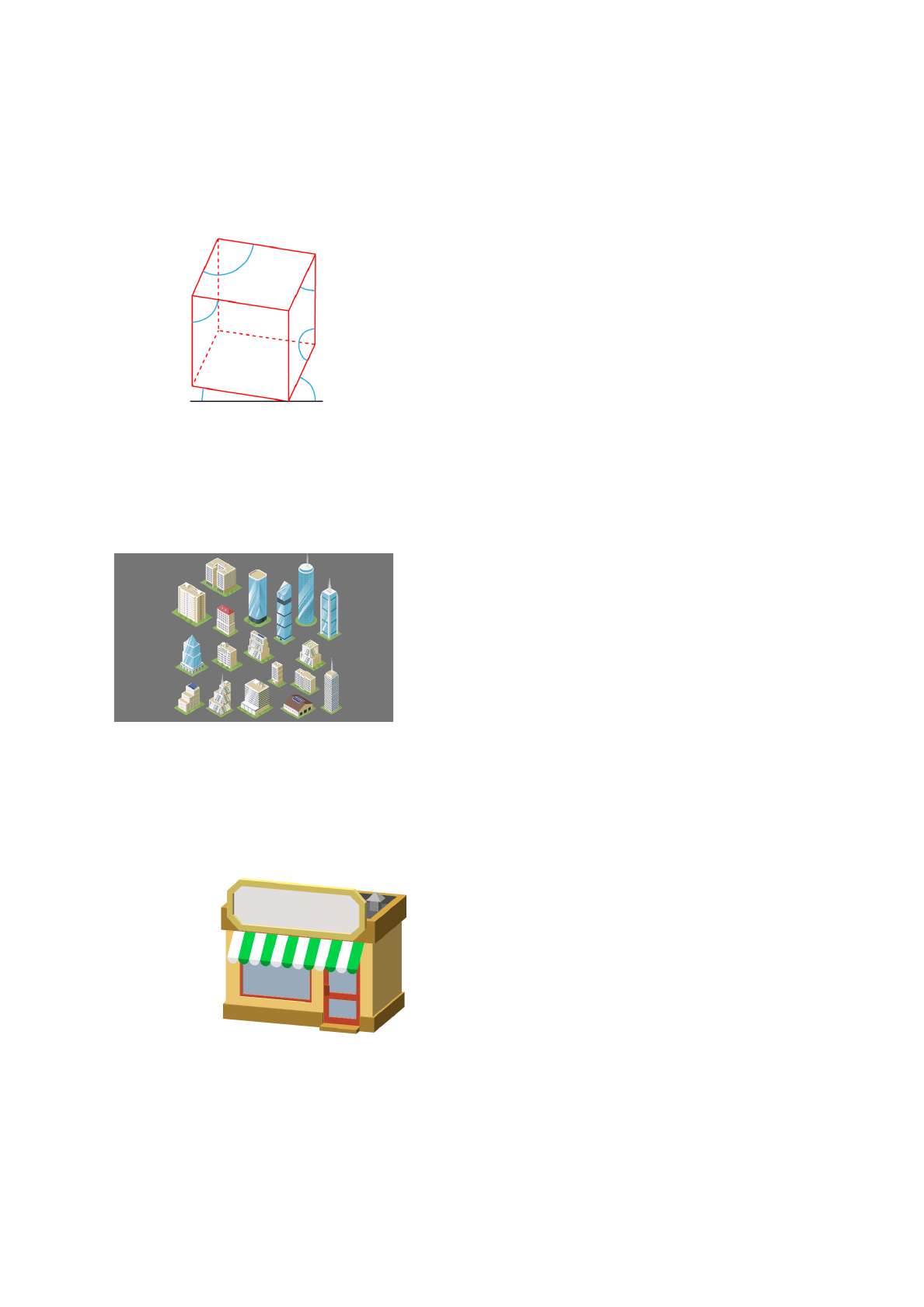

1.O cubo é a forma mais simples e fácil de demonstrar os ângulos das perspectivas e
identificar qual o tipo de perspectiva de que se trata. Analisando a perspectiva da imagem e
os ângulos descritos no objeto, selecione qual tipo de perspectiva axonométrica é esta.
R: Trimétrica
2. A imagem representa diversos tipos de edifícios diferentes que podem estar inseridos em
uma cidade. Perceba com que importância você enxerga cada uma das fachadas e a
cobertura das edificações, além disso, verifique os ângulos dos três eixos principais no
desenho. Identifique com qual tipo de perspectiva essas construções estão desenhadas.
R: Axonométrica isométrica.
3. A perspectiva dimétrica apresenta dois ângulos iguais e um diferente. Selecione a
alternativa em que a imagem representa uma perspectiva axonométrica dimétrica.
R:
4. A perspectiva isométrica é o tipo de perspectiva mais utilizado na área da arquitetura em
comparação às perspectivas dimétrica e trimétrica. Quais são os três ângulos que a
perspectiva isométrica forma em um objeto no plano de desenho?
R: 120º, 120º e 120º.
5. Ambas as imagens apresentadas estão representadas por meio de perspectivas
axonométricas.
Perceba os principais eixos e ângulos entre estes e identifique qual é o tipo de perspectiva
utilizada para representar o macaco (imagem 1) e para representar os objetos eas figuras
emaranhados no espaço (imagem 2).
R: Imagem 1: isométrica; imagem 2: isométrica.
