Terceira Lista parte I (Çengel e Brunetti) – Força numa superfície plana submersa

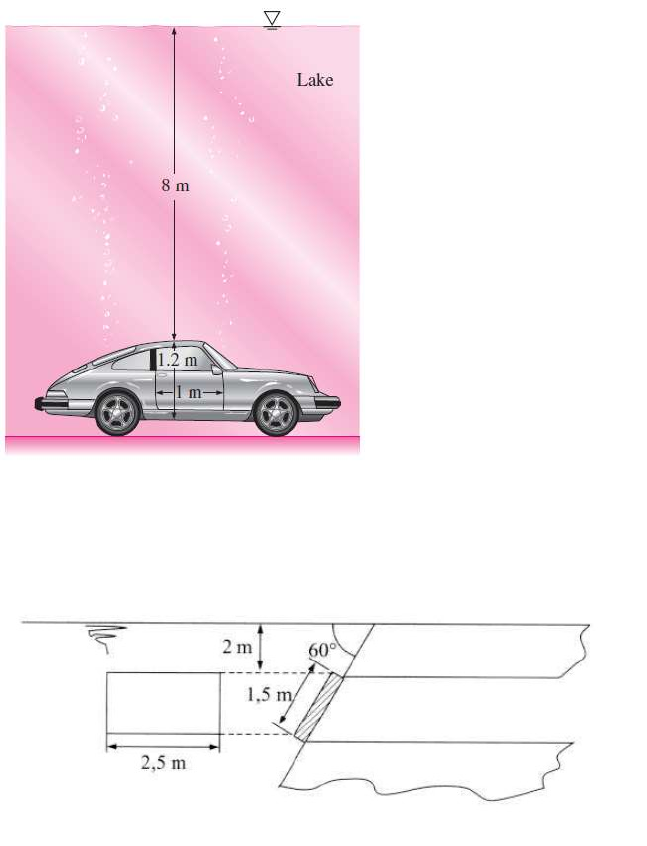

1. Um carro pesado sofre um acidente e mergulha em um lago e assenta no fundo do lago
sobre as rodas. A porta tem 1,2m de altura e 1m de largura, e a parte superior da porta está
8m abaixo da superfície livre da água. Determine a força hidrostática sobre a porta e o local do
centro da pressão e discuta se o motorista consegue abrir a porta (Exemplo Çengel).


2. Determinar a força devido à pressão da água na comporta retangular da figura, sendo o
peso específico do fluido 10.000N/m3.

3. Determinar a força R que deverá ser aplicada no ponto A da comporta da figura para que
permaneça em equilíbrio, sabendo-se que a mesma pode girar em torno do ponto O.
Dados: p01=100kPa ϒ1 = 10000N/m3; p02=50 kPa ϒ1 = 8000 N/m3
Comporta retangular com h=5m e b=2m. (Exemplo Brunetti)


Figura – exercício 3
Dica para resolver o problema: Para resolver essa questão, precisamos também saber quais
serão as cargas de pressão de p01 e de p02?
ICG=bh3/12 ;
4. A comporta AB da figura tem 1,5 m de largura e pode girar em torno de A. O tanque à
esquerda contém água (ϒ = 10000N/m3) e o da direita, óleo (ϒ = 7500N/m3). Qual é a força
necessária em B para manter a comporta vertical?

Revisar o Exemplo de Brunetti resolvido em sala.
