HIDRÁULICA Prof Jaime Cabral
LISTA DE EXERCÍCIOS 3 – Comportas
1) Explique resumidamente:
a) Comporta manual e comporta automática
b) Tabuleiro e mecanismo de manobra
c) Comporta de setor
d) comporta tipo gaveta
e) adufa de fundo
f) adufa de parede
g) comporta flapper
h) Stop-log

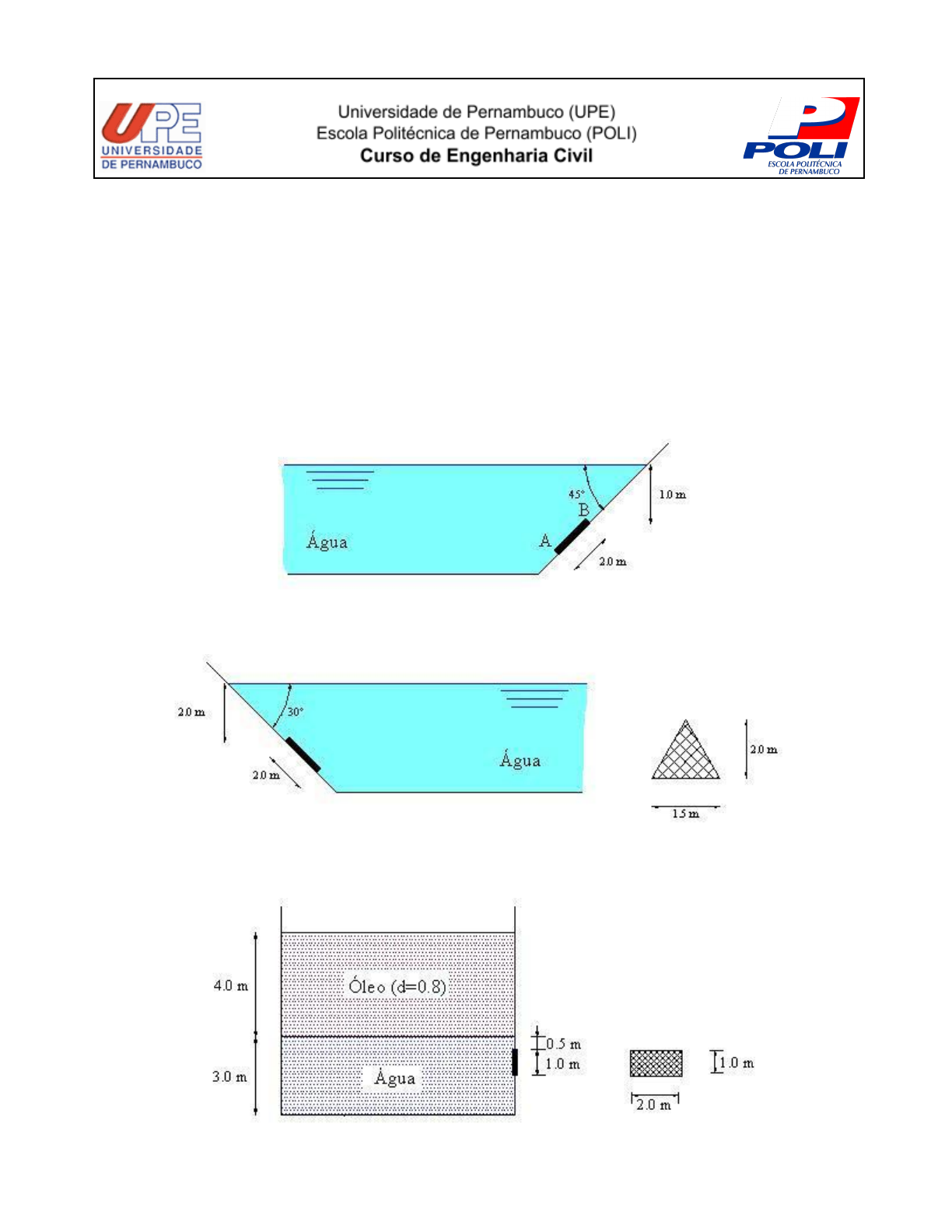

2) Determinar a força resultante devido a ação da água na área AB retangular de 1,00m x 2,00m, indicada na
figura abaixo. Qual o ponto de atuação?
3) Determinar a força resultante devida a ação da água na área triangular de 1,50 m por 2,00 m indicada na
figura. Qual o ponto de atuação da resultante? (momento de inércia= b.h3 /36)
4) Qual a força atuante na comporta da figura abaixo e qual o seu ponto de atuação?
Hidráulica Pag: 1
5) No cálculo da força que atua sobre uma comporta em um açude, considerando que a pressão atmosférica
atua sobre a superfície da água, devemos somar a força da água com a força da pressão atmosférica?
6) A comporta da figura abaixo está em equilíbrio. Determinar o peso W do contrapeso por metro de largura.
Desprezando o peso da comporta.
O equilíbrio da comporta é estável?
7) A comporta abaixo tem 1,20 m de largura e é fixa em A. O manômetro G indica pressão = - 0,15 Kgf/cm2 e
um óleo de densidade 0,750 é utilizado no tanque à direita. Que força horizontal deve ser aplicada em B para
equilibrar a comporta. (óleo de densidade = 0,750)
8) A que altura de água deverá a comporta iniciar a girar no sentido horário? A comporta tem 3 m de largura.
Desprezar o atrito e o peso da comporta.
Hidráulica Pag: 2
9) Qual força resultante que age na comporta AB que consiste em um quarto círculo. A largura é de 1,20 m.
10) O controlador cilíndrico da figura tem 3,0 m de altura e 5,0 m de largura. Calcular as resultantes verticais
e horizontais atuantes sobre ele.
11) Calcular a massa do cilindro mostrado abaixo. Ele tem 1 m de comprimento e é sustentado pelo líquido
(água). Supor ausência de fricção entre o cilindro e a parede; (não usar a técnica de força de flutuação)
12) Uma represa é dotada de uma comporta que pode ser elevada para soltar água armazenada. O portão
desliza contra uma placa em cada lado. A massa do portão é de 5.000 Kg. O coeficiente de atrito estático é
Hidráulica Pag: 3
de 0,4 entre a comporta e os suportes. Qual a força necessária para colocar a comporta em movimento com
uma aceleração de 0,12 m/s2.
13) Calcular a força resultante atuante sobre a comporta em forma de L indicada na figura e o momento em
torno de dobradiça localizada em A. (largura da comporta = 4,0 m).
14) Qual o valor do menor peso W para manter a comporta na posição mostrada, sabendo que d = 3,00 m e
que a comporta é retangular (4,00 m x 2,00 m).
Hidráulica Pag: 4
15) Assumindo que o concreto no estado líquido é um fluido (ρ = 2400 kg/m3), determine a força exercida pelo
concreto na base da forma sabendo que ela tem 10 ft de altura. Se as formas são duas superfícies planas e
paralelas como mostrado, determine qual a força no pino inferior que prende as duas placas da forma,
sabendo que ela tem 2ft de espessura (espaço entre as placas) e 8ft de largura.
Hidráulica Pag: 5
