Avaliação de Pesquisa 02: Princípios de Eletrônica Analógica- CT

















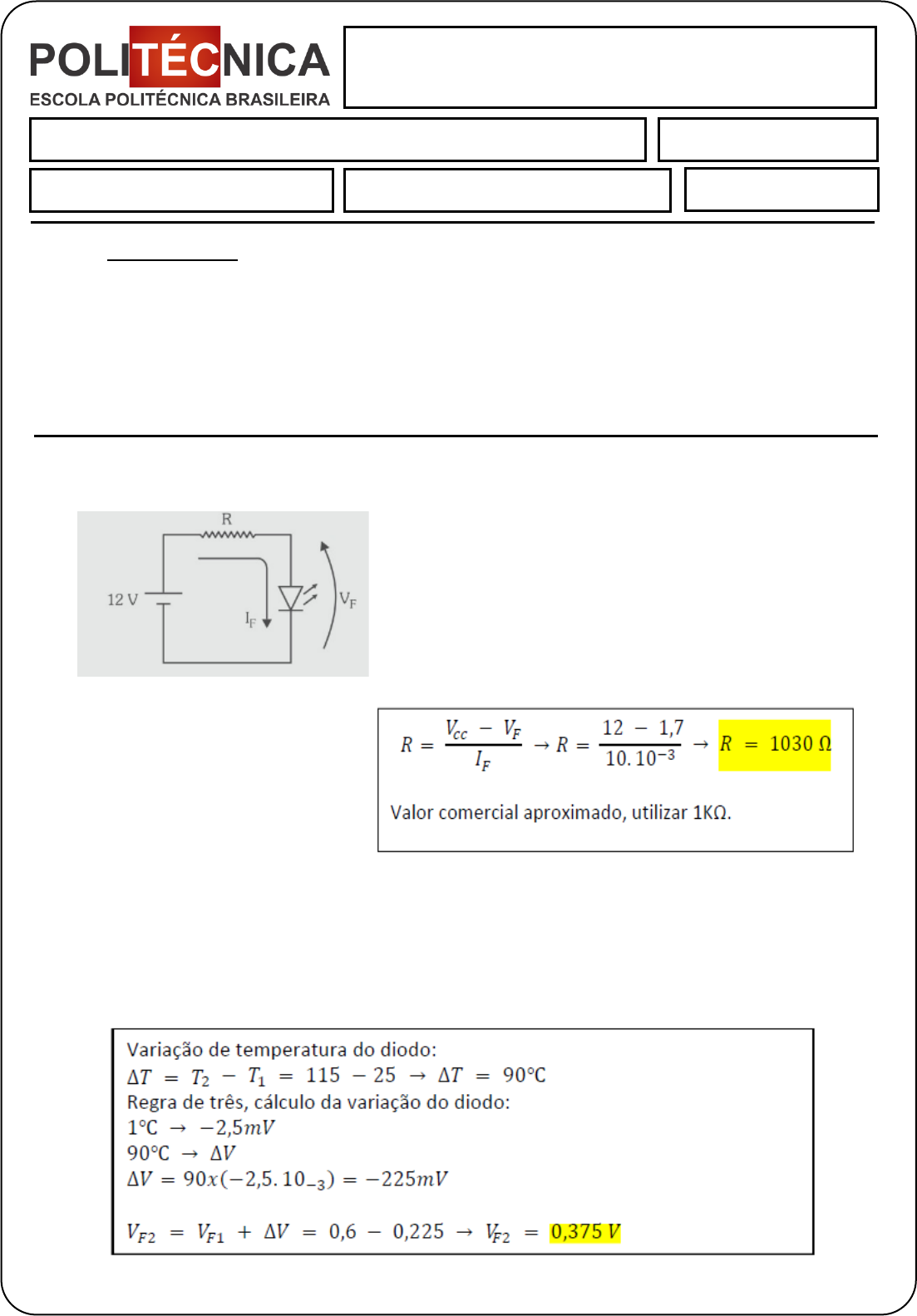

1) Determine o resistor R para polarizar o LED, conforme o circuito em seguida.






Especificações do LED:
Cor: vermelha
Diâmetro: 5 mm
Operação: VF = 1,7v IF = 10mA
IF max = 50 mA
VR max = 5V

2) Um diodo de silício apresenta, à temperatura de 25 °C, uma queda de tensão no sentido
direto de VF1 = 0,6 V com uma corrente de 12 mA. Se a corrente se mantiver constante,
qual será a tensão direta resultante na temperatura 115°C?








Princípios de Eletrônica Analógica - CT
Aluno (a): José Lindomar de Sá Ferreira Data: 04/ 07 /2022
Avaliação de Pesquisa 02 NOTA:
INSTRUÇÕES:

❖ Esta Avaliação de pesquisa contém 05 questões, totalizando 10 (dez) pontos.
❖ Você deve preencher dos dados no Cabeçalho para sua identificação
o Nome / Data de entrega
❖ Utilize o espaço abaixo destinado para realizar a atividade.
❖ Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 02 (nome do aluno).
❖ Envie o arquivo pelo sistema.


 Avaliação de Pesquisa 02: Princípios de Eletrônica Analógica- CT
3) Considere um circuito retificador de meia-onda ligado a uma carga resistiva com um transformador
220 V x 15 V – 60 VA operando em sua potência máxima.
Determine:
A máxima potência que pode ser transferida à carga;
A tensão média e a corrente média máxima na carga;
As especificações dos diodos.


 Avaliação de Pesquisa 02: Princípios de Eletrônica Analógica- CT

4) Especifique utilizando a tabela abaixo os capacitores a seguir conforme os dados dos seus
encapsulamentos:

a














5) Considere o circuito RC dado na figura abaixo, no qual o capacitor encontra-se totalmente
descarregado.
Dados: R = 100 kΩ; C = 10 µF; E = 10 V
a) Determine a constante de tempo t do circuito;
τ = 0,9s → 1s
b) Após o fechamento da chave S, em que tempo se pode considerar o capacitor completamente
carregado?

τ = 0,9s → 1s
