PERGUNTA 1

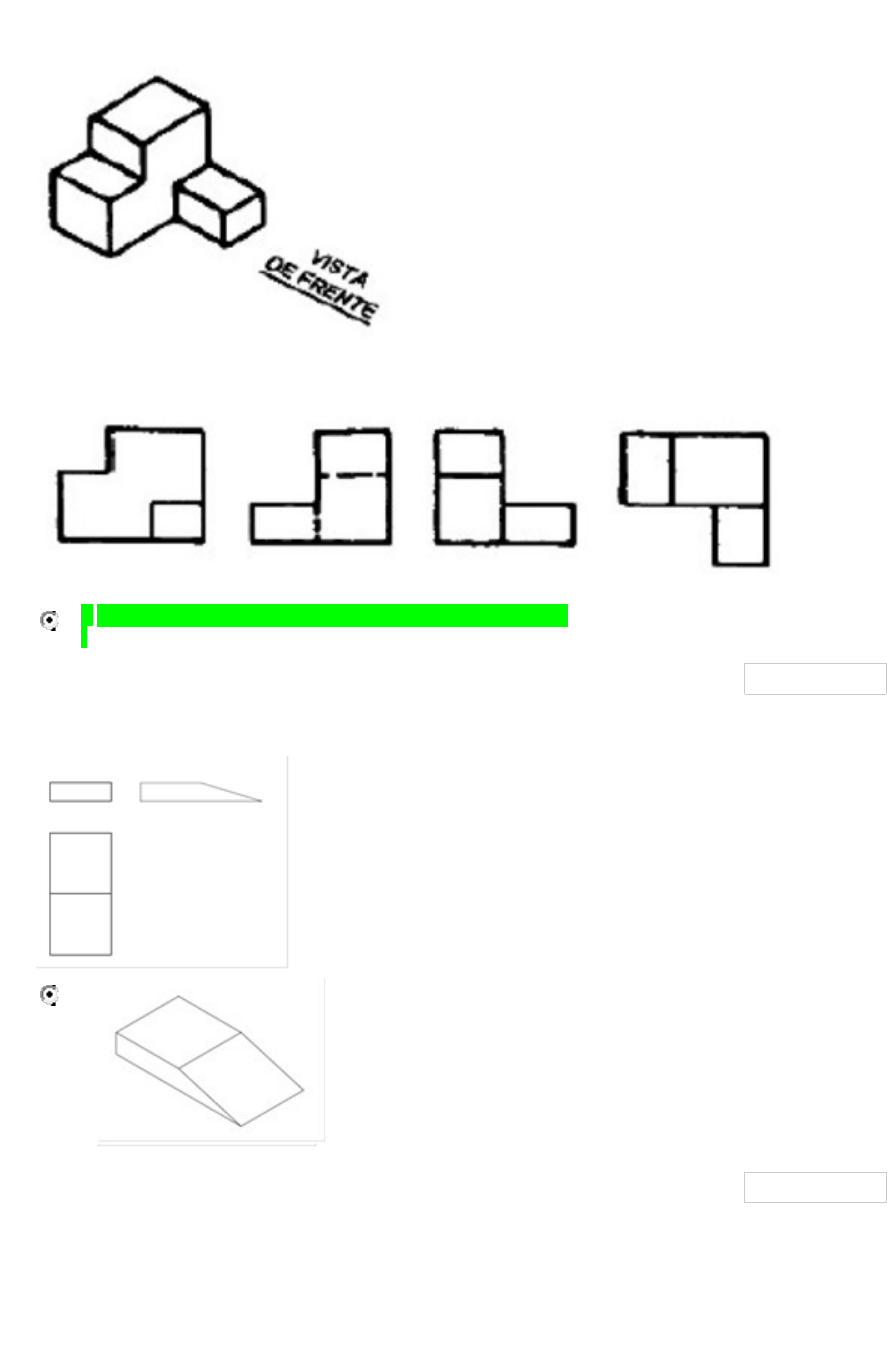

1. Examine a peça abaixo:
A partir desta peça, identifique as vistas abaixo:

	a.
	Frontal,  Lateral Direita, Lateral Esquerda e Superior.
0,15 pontos
PERGUNTA 2
1. Dadas as vistas abaixo, qual perspectiva corresponde à peça:

	e.

0,15 pontos
PERGUNTA 3
1. (Questão adaptada do ENADE 2008) Na linguagem da representação gráfica, são utilizados recursos variados, que vão dos traços à mão livre, às imagens tridimensionais geradas em computador (3D). Na linguagem técnica, a comunicação por imagens se dá, principalmente, por meio de desenhos em que se empregam linhas, traços, técnicas e métodos precisos e claramente definidos; é o Desenho Técnico.
As figuras, abaixo, mostram uma peça e sua representação em épura, de acordo com a NBR 10067.
Analisando as figuras, podemos concluir que:

	e.
	Foi empregado, nas vistas ortogonais, o método chamado de 3° diedro.
0,15 pontos
PERGUNTA 4
1. De acordo com a NBR 10067, que normatiza as representações em Desenho Técnico, a Vista Lateral Esquerda de um objeto, rebatido em épura a partir das projeções ortogonais no 1° diedro, deve estar em qual posicionamento:

	c.
	À direita e ao Centro
