REPRESENTAÇÃO GRÁFICA
O desenho transmite todas as ideias de forma e dimensões de uma peça, e ainda fornece uma serie de
informações, como:
• material de que e feita a peça;
• acabamento das superfícies;
• a tolerância de suas medidas e de geometria.
A palavra dificilmente transmite a ideia da forma de uma peça.
A peça nem sempre pode servir de modelo.
A fotografia não esclarece os detalhes internos da peça.

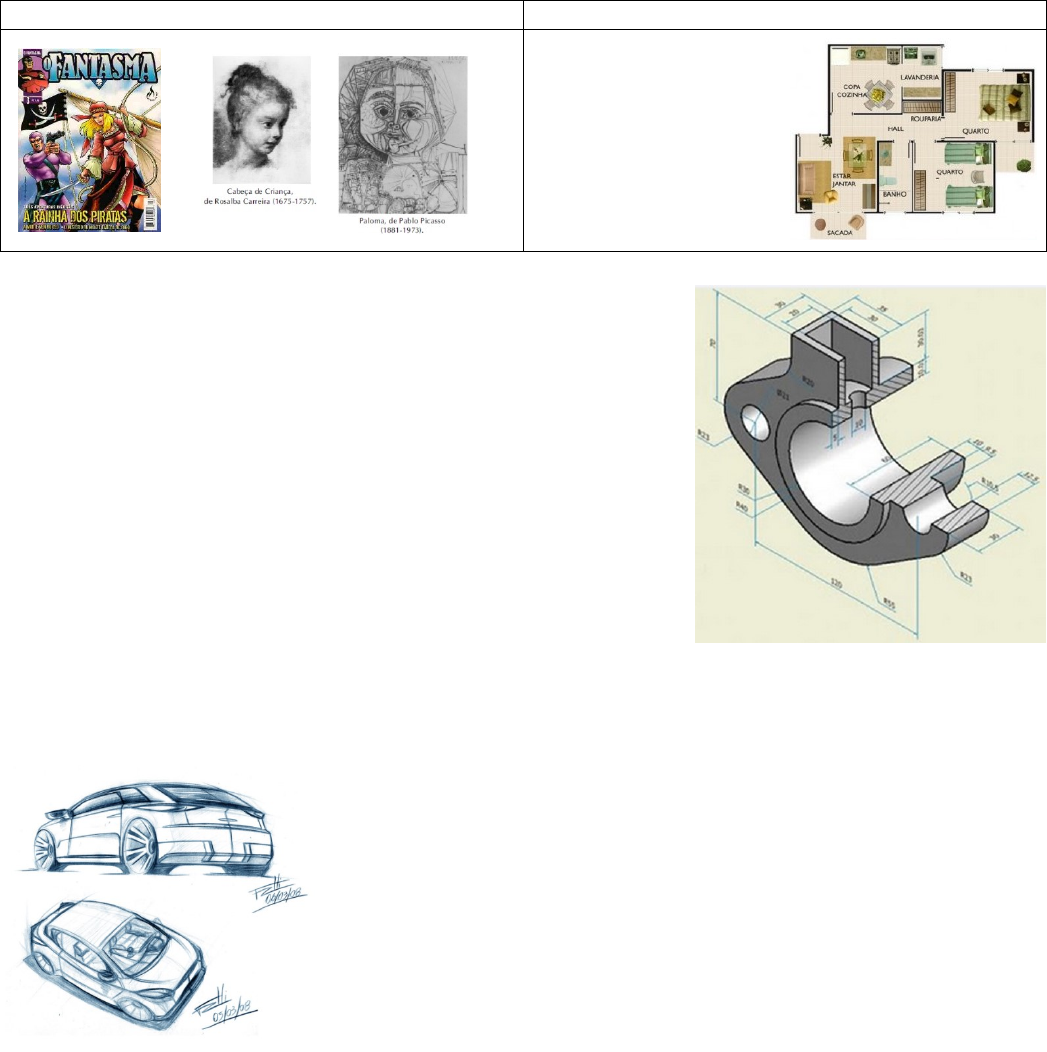

Desenho Artistico Desenho Técnico




– Desenho Não-Projetivo:
• gráficos e diagramas
• fluxogramas
• organogramas
– Desenho Projetivo:
• perspectivas
• vistas ortográficas
• plantas-baixas e cortes

O desenho técnico deve transmitir com exatidão todas as características
do objeto que representa. Assim, o desenhista deve seguir regras
estabelecidas previamente, chamadas de normas técnicas. Todos os
elementos do desenho técnico obedecem a normas técnicas, ou seja, são
normalizados. Cada área (mecânica, civil, eletrônica,...) tem seu
próprio desenho técnico, de acordo com normas específicas.
A linguagem verbal/escrita exige alfabetização. A execução e a
interpretação da linguagem gráfica do desenho técnico exige
treinamento específico, porque são utilizadas figuras planas
(bidimensionais) para representar formas espaciais.

Desenho resultante de projeções do objeto sobre um ou mais planos que fazem coincidir com o próprio
desenho, compreendendo:
• vistas ortográficas
figuras resultantes de projeções ortogonais, sobre planos adequados, de
modo a representar, com exatidão, a forma do mesmo e seus detalhes.
• perspectivas
figuras resultantes de projeção isométrica ou cônica, sobre um único plano,
permitindo uma percepção mais fácil da forma do objeto.
• plantas-baixas e cortes
desenho de construção, em geral, a partir do corte horizontal à altura de
1,5m. Relaciona os comodos, espaços e outros aspectos físicos, e detalha em escala as medidas das paredes,
portas, janelas, o nome de cada ambiente e seu respectivo nível.

– Desenho Não-Projetivo:
Desenhos não subordinados à correspondência, por meio de projeção, entre as figuras que constituem e o que
é por ele representado, compreendendo uma variedade de representações gráficas, tais como:
1. Diagramas: desenhos nos quais valores funcionais são representados em um sistema de
coordenadas.
2. Esquema: figura que representa não a forma dos objetos, mas as suas relações e funções.
3. Fluxogramas: representação gráfica de uma seqüência de operações.
4. Organograma: quadro geométrico que representa os níveis hierárquicos de uma
organização, ou de um serviço, e que indica os arranjos e as inter-relações de suas unidades
constitutivas.
1. 2. 3. 4.







Gaspar Monge, matemático francês, para facilitar as construções de
fortificações, criou, utilizando projeções ortogonais, um sistema com
correspondência biunívoca entre os elementos do plano e do espaço.
O sistema criado por Gaspar Monge, publicado em 1795 com o título
“Geometrie Descriptive” é a base da linguagem usada pelo Desenho
Técnico.

NBR 10647 – DESENHO TÉCNICO – NORMA GERAL
NBR10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO TÉCNICO
NBR 10068 – FOLHA DE DESENHO LAY-OUT E DIMENSÕES,
NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO
NBR 13142 – DESENHO TÉCNICO – DOBRAMENTO DE CÓPIAS
NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA
NBR 8403 – APLICAÇÃO DE LINHAS EM DESENHOS
NBR10126 – COTAGEM EM DESENHO TÉCNICO
NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS
NBR 12298 – REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DE
HACHURAS
NBR 8404 – INDICAÇÃO DO ESTADO DE SUPERFÍCIE EM DESENHOS TÉCNICO
NBR 6158 – SISTEMA DE TOLERÂNCIAS E AJUSTES
NBR 8993 – REPRESENTAÇÃO CONVENCIONAL DE PARTES ROSCADAS
NBR 6492 – REPRESENTAÇÃO DE PROJETOS DE ARQUITETURA

















La
rg
a

 0,30 E Contorno não visivel
Aresta não visível
 0,30 A Contorno visível
Aresta visível
 0,30 J Indicação das linhas ou superfícies com
indicação especial


0,15 / 0,30 H Planos de cortes
Es
tr
e
it
a
 0,15 F Contorno não visivel
Aresta não visível

0,15 B Diâmetro interno de rosca externa
Diâmetro maior da rosca interna
Diâmetro do pé do dente de engrenagem
Diâmetro do pé do dente de rodas dentadas
Linhas de interseção imaginárias
Linhas de cotas e de chamadas
Linhas auxiliares

0,15 C Linha de ruptura curta, limites de vistas ou
cortes parciais ou interrompidas se o limite
não coincidir com linhas traço e ponto


0,15 G Linha de simetria e de centro
Linha de eixo
Linhas primitivas
Trajetórias
 0,15 K Contornos de peças adjacentes
Posição limite de peças móveis
Linhas de centro de gravidade
Cantos antes da conformação
Detalhes situados antes do plano de corte

Tipos de Linha
 Tipo Espessura Exemplo Utilização











A escala escolhida para um desenho dependerá da complexidade do objeto a ser representado e da finalidade da
representação, e deve ser suficiente para permitir uma interpretação fácil e clara da informação representada.
Redução:
as medidas do desenho são menores que as do objeto – escala 1:X
Escala 1:2: 1 un do desenho corresponde a 2 un do objeto

Ampliação:
as medidas do desenho são maiores que as do objeto – escala X:1
Escala 3:1: 3 un do desenho corresponde a 1 un do objeto

Caso ocorra coincidências entre duas
ou mais linhas de diferentes tipos, a
seguinte ordem de prioridade deve
ser seguida:
Contornos visíveis (linhas do tipo A)
Contornos não visíveis (linhas do
tipo E ou F)
Superfícies de corte e seções (linhas
tipo H);
Linhas de centro (linhas tipo G);
Linhas de centro de gravidade
(linhas tipo K)
Linhas de cota e auxiliar (linhas tipo
B);












REDUÇÃO NATURAL AMPLIAÇÃO
1:2 1:1 2:1
1:5 5:1
1:10 10:1
1:20 20:1
1:100 100:1
1:200 200:1
1:500 500:1
1:1000 1000:1

Exemplo de desenhos cotados:























Cotagem e elementos:
• Linha de cota: estreita, paralela a dimensão, a +/- 7mm
• Linha auxiliar/extensão: estreita, limita linha de cota, +/-
3mm além
• Altura, largura e comprimento
• Cotas nas vistas que definem o detalhe
• Cotagem preferencialmente fora da projeção/vista
• Evitar cotas em arestas não visíveis
• Evitar cruzamentos Cotas maiores por fora +/- 7mm

Para espaços pequenos: setas externas



Detalhes circulares: o centro manda
Linhas de centro, contorno e eixo de simetria: podem ser linha de extensão, mas
não linha de cota
Linhas de centro e eixos de simetria: não cruzar linha de cota

Circunferências: cotadas externa ou internamente a 45º :


Várias circunferências concênctricas: evitar + de 2 cotas pelo centro :





Cotagem de raios e arredindamentos: interna ou externamente, conforme espaço disponível

Cotagem de chanfros e truncamentos: aplicar a opção mais expressiva


PROJEÇÕES ORTOGONAIS 1°DIEDRO

.

Plano 1 – Vista de Frente ou Elevação (a mais representativa)
 Plano 2 – Vista Superior ou Planta
 Plano 3 – Vista Lateral Esquerda ou Perfil




PROJEÇÕES ORTOGONAIS 3°DIEDRO


 Plano 1 – Vista de Frente
 Plano 2 – Vista Superior
 Plano 4 – Vista Lateral Direita




 1°DIEDRO












3°DIEDRO
