APOSTILA BÁSICA MAXSURF MODELER
EQUIPE TUCUNARÉ
MATHEUS FAZZI DE MELO
1 – INTRODUÇÃO
 Maxsurf é um software utilizado na área naval afim de fazer verificações a cerca da
embarcação ou meio flutuante. O pacote do programa contém vários módulos, sendo o modulo
destinado a modelagem será o Maxsurf modeler.

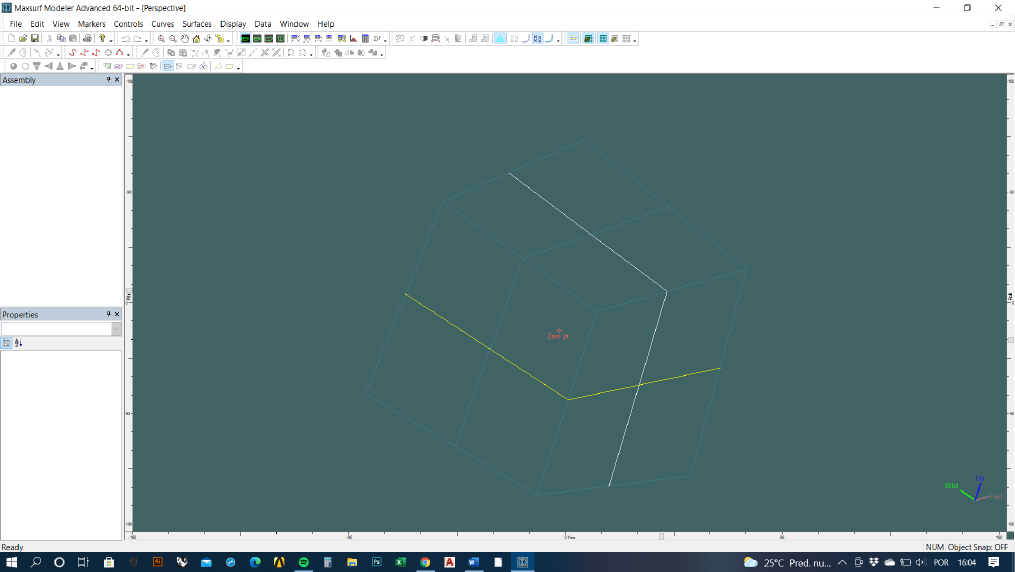

2 – INTERFACE DO PROGRAMA

3 – FERRAMENTAS DE ROTAÇÃO
 O maxsurf é um software que peca muito na questão de rotacionar o modelo, pois não há
uma função no mouse para fazer isso de maneira pratica e eficiente, então, para rotacionar o
modelo é necessário usar as 3 barras de movimentos indicadas abaixo, a número 1 é responsável
pelo movimento de yaw, ou seja, uma rotação do modelo em torno do eixo Z, a número 2 tem a
função de rotacionar em torno do eixo Y, ou seja, o movimento de pitch e, por fim, o movimento de
roll, é indicado no número 3, no qual a embarcação rotaciona em torno do eixo x

4 – BARRA DE FERRAMENTAS


No item FILE, é possível abrir arquivos já existentes, fechar o modelo, salvar modelo em
formato do Maxsurf ou em outros formatos, importar modelos de outros formatos e exportar do
Maxsurf para outros softwares compatíveis.
2 3
1

 No item SURFACES, é possível adicionar superfícies como um default, planos nas 3
direções cartesianas, além de adicionar superfícies já prontas. Há opções de deletar superfícies,
mover, escalar, espelhar, rotacionar, alinhar uma superfície a outra, offset de superfície, ocultar e
deixar visível, travar os prontos de controle de uma superfície e verificar as propriedades de cada
superfície.
5 – PONTO DE CONTROLE
 Os pontos de controle são as ferramentas que deformam a superfície a fim de obter a
geometria requerida para o modelo. Cada ponto tem 3 coordenadas X, Y e Z.

 6 – DATA
 O ícone “data” na barra de tarefas é o local no qual pode ser feito a escolha das
referências, unidades, ajustes para plano de linhas e verificação preliminar das curvas
hidrostáticas do modelo.
