RESPOSTAS ATIVIDADE PRATICA AULA 3

Prévia do material em texto

FACULDADE DESCOMPLICA
ENGENHARIA DA COMPUTAÇÃO
RESPOSTA PROBLEMAS E SOLUÇÕES
AULA 3
ARQUITETURA DE COMPUTADORES DO SÉCULO XXI
JOSÉ HIAGO DA SILVA PINHO MATRÍCULA: 2216875

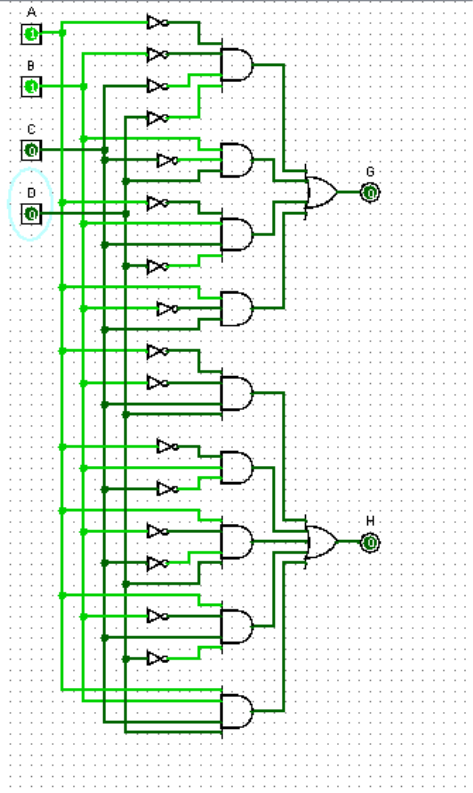

CIRCUITO MONTADO
TESTES
1-

2-


3-












Após realizar cada teste, partindo das expressões (~A ~B ~C ~D + B ~C D + ~A
B C ~D + A ~B C) para G e (~A ~B C D + ~A B ~C + A ~B ~C D + A ~B C ~D + A B
C D) para H, tem-se os seguintes resultados para os testes, por meio da soma de números
binários. Em que realizando as operações para o teste 1, atribuindo valores nas entradas
1100, respeitando a tabela pré estabelecida para os valores de G e H, o resultado será 0
tanto para G, como para H. No teste 2, atribuindo valores para entradas 0011, da mesma
forma, respeitando os valores da tabela, tem-se 0 para G e 1 para H. E por fim, no teste 3,
com valores para 0101, tem-se o resultado de 1 para G e 1 para H, todos esse valores
foram fruto, da instrução automática para os possíveis valores de entrada que poderiam
ser atribuídos, conforme a necessidade de 0 ou de 1, para cada variável.
