UNIVERSIDADE DE SÃO PAULO
ESCOLA DE ENGENHARIA DE SÃO CARLOS
DEPARTAMENTO DE GEOTECNIA


SGS - 407 - Mecânica dos Solos 1 – 2015


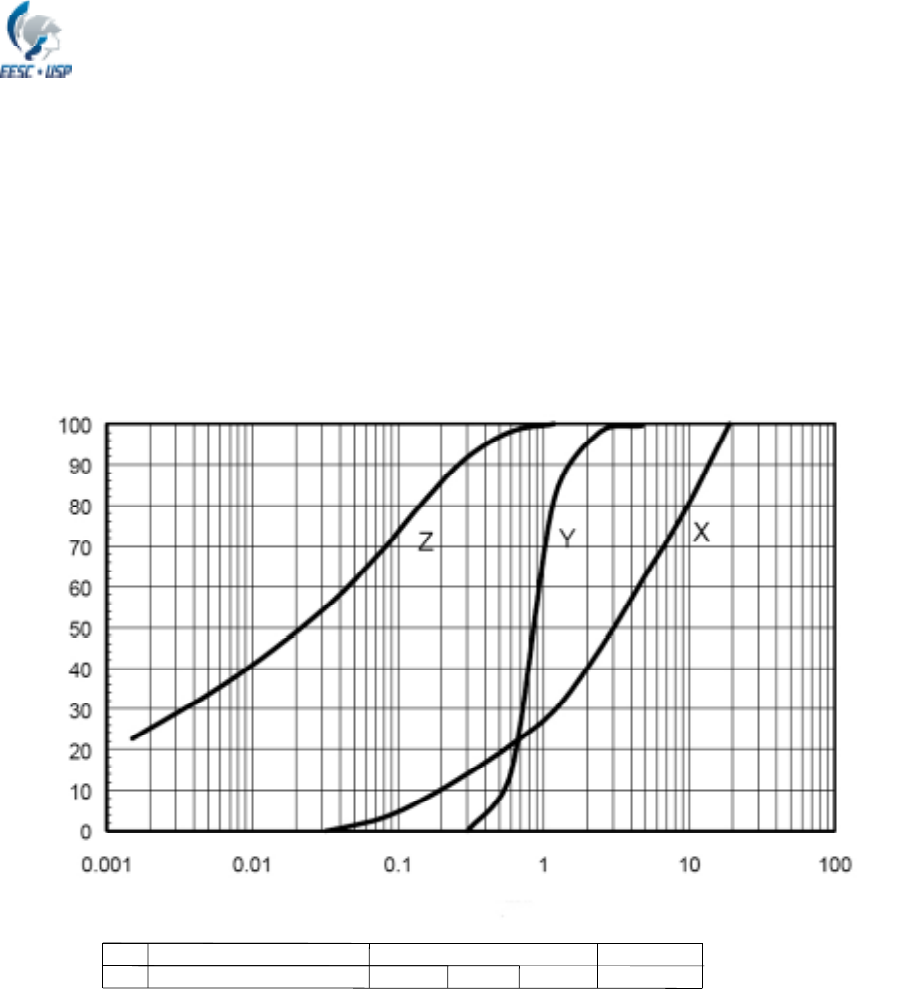

Na figura são mostradas as curvas granulométricas para três diferentes solos. Ensaios de
consistência, realizados com amostras do solo Z, mostraram que LL = 46% e IP=4%.

a) Determinar as porcentagens de pedregulho, areia, silte e argila presentes nos três solos.

b) Classificar os três solos de acordo com a Classificação Unificada dos Solos.

diâmetro (mm)
p
o
rc
e
n
ta
g
e
m
 q
u
e
 p
a
s
s
a
areia
grossamédiafina
silteargila pedregulho
0.002 0.06 0.20 0.60 2.00


Classificação Unificada - Guia Classificação do Solo
Critérios para determinação dos símbolos e nomes
dos grupos usando ensaios de laboratório
Grupo Nome do Grupo
Solos
Grossos
Pp, 200 <
50%

Pedregulho
Pp, 4 < 50%
Pedregulho limpo
Pp, 200 < 5%
CU ≥ 4 e 1 ≤ Cc ≤ 3 GW Pedregulho bem graduado (1)
CU < 4 e (Cc <1 ou Cc > 3) GP Pedregulho mal graduado (1)
Pedregulho com finos
Pp, 200 > 12%
Finos classificados como
ML ou MH GM Pedregulho siltoso (1, 3)
CL ou CH GC Pedregulho argiloso (1, 3)
CL-ML GC-GM Pedregulho argiloso siltoso (1, 3)
5% < Pp, 200 < 12%
Usar duplo símbolo
CU ≥ 4 e 1 ≤ Cc ≤ 3
ML ou MH GW-GM Pedregulho bem graduado com silte
CL, CH ou
CL-ML
GW-GC Pedregulho bem graduado com argila
CU ≥ 4 e (Cc <1 ou Cc > 3)
ou
CU < 4
ML ou MH GP-GM Pedregulho mal graduado com silte
CL, CH ou
CL-ML
GP-GC Pedregulho mal graduado com argila
Areia
Pp, 4 > 50%
Areia limpa
Pp, 200 < 5%
CU ≥ 6 e 1 ≤ Cc ≤ 3 SW Areia bem graduada (4)
CU ≥ 6 e (Cc <1 ou Cc > 3)
ou
CU < 6
SP Areia mal graduada (4)
Areia com finos
Pp, 200 > 12%
Finos classificados como
ML ou MH SM Areia siltosa (3, 4)
CL ou CH SC Areia argilosa (3, 4)
CL-ML SC-SM Areia argilosa siltosa (3, 4)
5% < Pp, 200 < 12%
Usar duplo símbolo
CU ≥ 6 e 1 ≤ Cc ≤ 3
ML ou MH SW-SM Areia bem graduada com silte
CL, CH ou
CL-ML
SW-SC Areia bem graduada com argila
CU ≥ 6 e (Cc <1 ou Cc > 3)
ou
CU < 6
ML ou MH SP-SM Areia mal graduada com silte
CL, CH ou
CL-ML
SP-SC Areia mal graduada com argila
Solos Finos
Pp, 200 >
50%

Siltes e
argilas
LL < 50%
Inorgânicos
IP>7 e pontos sobre ou acima da linha A CL Argila pouco plástica (6, 7, 8)
IP < 4 e pontos abaixo da linha A ML Silte (6, 7, 8)
4 < IP < 7 CL-ML Argila siltosa (6, 7, 8)
Orgânicos (LL)seco < 0,75 (LL)natural OL
Argila orgânica (6, 7, 8, 9)
Silte orgânico (6, 7, 8, 10)
Siltes e
argilas
LL ≥ 50%
Inorgânicos
Pontos sobre ou acima da linha A CH Argila muito plástica (6, 7, 8)
Pontos abaixo da linha A MH Silte elástico (6, 7, 8)
Orgânicos (LL)seco < 0,75 (LL)natural OH
Argila orgânica (6, 7, 8, 11)
Silte orgânico (6, 7, 8, 12)
Solos altamente orgânicos Principalmente matéria orgânica, cor escura e com cheiro PT Turfa

(1) Se a porcentagem de areia for maior que 15%, acrescentar com areia
(3) Se os finos forem orgânicos, acrescentar, com finos orgânicos
(4) Se a porcentagem de pedregulho for maior que 15%, acrescentar com pedregulho
(6) Se 15% < Pr, 200 <29%, acrescentar com areia ou com pedregulho
(7) Se Pr, 200 ≥ 30% e a porcentagem de pedregulho for menor que 15%, acrescentar
arenoso
(8) Se Pr, 200 ≥ 30% e a porcentagem de areia for menor que 15%, acrescentar pedregulhoso
(9) Para IP > 4, e pontos sobre ou acima da linha A
(10) Para IP ≤ 4 ou pontos abaixo da linha A
(11) Para pontos sobre ou acima da linha A
(12) Para pontos abaixo da linha A

Cu = D60/D10

Cc = D30
2/(D10 x D60)
0 10 20 30 40 50 60 70 80 90 100
limite de liquidez - LL (%)
0
10
20
30
40
50
60
ín
d
ic
e
d
e
p
la
s
ti
c
id
a
d
e
-
IP
(%
)
CH
CL
ML
MH OH
OLCL - ML
LINHA A
LINHA B
0 10 20 30 40 50 60 70 80 90 100
limite de liquidez - LL (%)
0
10
20
30
40
50
60
ín
d
ic
e
d
e
p
la
s
ti
c
id
a
d
e
-
IP
(%
)
CH
CL
ML
MH OH
OLCL - ML
LINHA A
LINHA B
