COMO DETERMINAR O EIXO ELÉTRICO DO CORAÇÃO

Prévia do material em texto

Eixo Elétrico do Coração

Cálculo do eixo no plano frontal, avaliação do eixo no plano
horizontal



RELEMBRANDO AS DERIVAÇÕES....

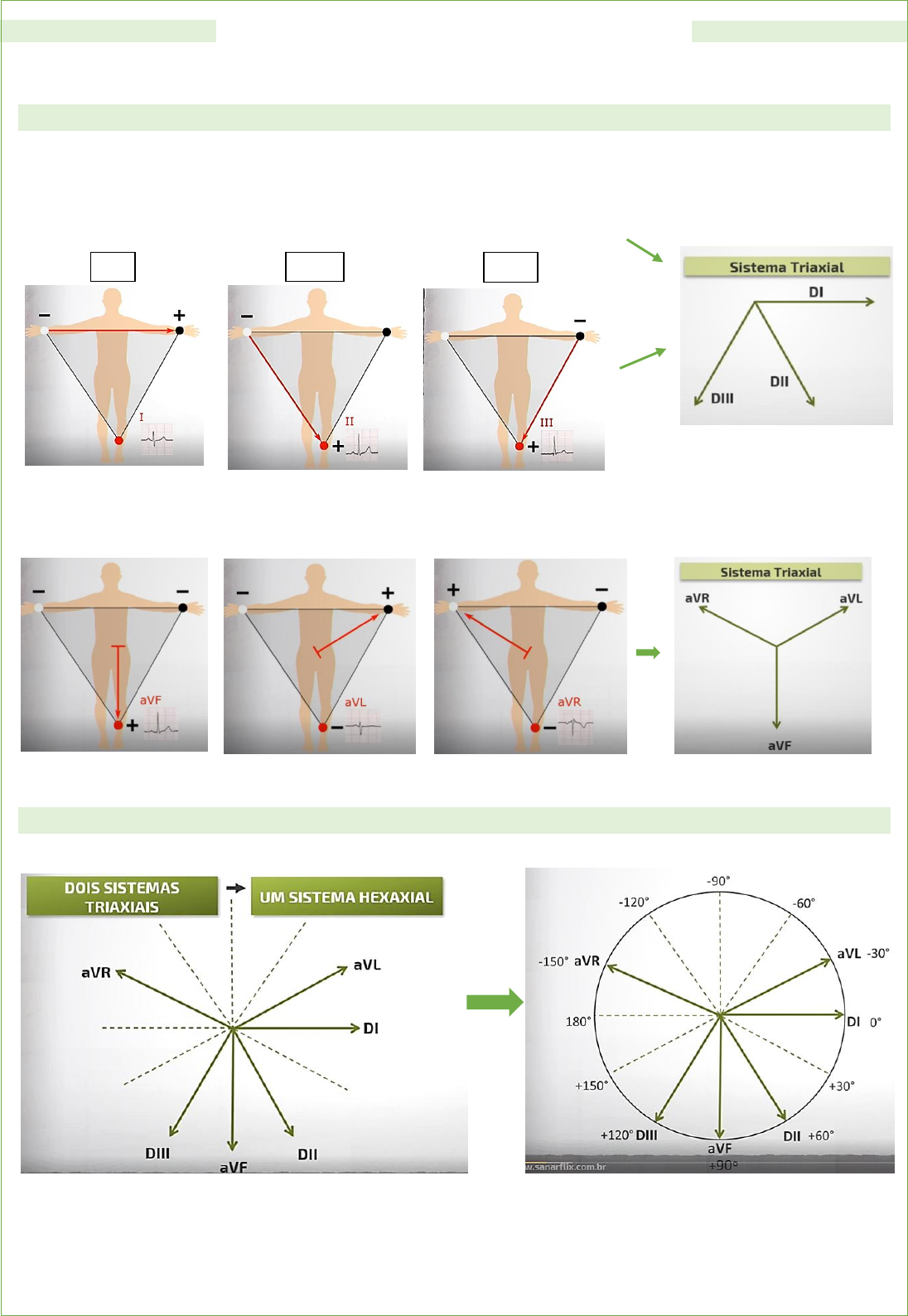

PLANO FRONTAL - Derivações periféricas:
Derivações bipolares: D1 (sai da direita para a esquerda), D2(sai do braço direito para o pé direito), D3 (sai
do braço esquerdo para o pé esquerdo) – juntas elas formam o sistema triaxial.






 Derivações unipolares: aVF (sentido pra baixo) , aVL (sentido para o braço esquerdo), aVR (sentido do
braço direito) –juntas formam um sistema triaxial .


Juntando os dois sistemas triaxiais formamos um sistema hexaxial:











DI DII DIII
EIXO ELÉTRICO




















CÁLCULO DO EIXO CARDÍACO:
Para o cálculo do eixo elétrico cardíaco é preciso ter em mente dois princípios:
Princípio 1: Dentro do semicírculo delimitado por uma derivação o eixo será positivo
Exemplo: quando vemos um eletro em que o complexo QRS é positivo
em DI – isso significa que o eixo elétrico estará dentro do semicírculo
em que essa derivação é positiva:




Eixo SÂQRS normal : -30º a +90º

Eixo desviado para a esquerda:
entre -10º e -90º

Eixo desviado para a direita:
entre +90 e +180

Eixo desviado para a esquerda:
entre +180º e -90º


Exemplo 2: se olharmos um eletro em que o complexo QRS é
negativo em aVF significa que o eixo elétrico está localizado no
semicírculo em que essa derivação é negativa:





Princípio 2: toda derivação tem a sua derivação
perpendicular, ou seja, formam um ângulo reto entre si
 DI é perpendicular à aVF
 DII é perpendicular à aVL
 DIII é perpendicular à aVR


COMO DETERMINAR O EIXO ELÉTRICO:
Método simplificado:
 Procurar um complexo isodifásico (a área positiva tem o mesmo valor da área
negativa)
 O eixo será determinado pela derivação perpendicular.
Exemplo:
Se existe um complexo isodifásico em DI, significa que o eixo está
em aVF (sua derivação perpendicular). O eixo de aVF vai de -90º a
+90º para precisar a localização verificamos se a derivação em aVF
a onda tem deflexão negativa ou positiva, se for positivo significa
que o eixo estará no sentido de aVF +90º.
Resultado eixo está em + 90º

Método completo:
 Quando não há um complexo isodifásico no eletro.
Primeiro passo: analisar DI e aVF
- exemplo: se o complexo é positivo em DI é o eixo
estára no semicírculo onde DI é positivo



(macete: “colocar em ordem alfabética” – F,L,R:
logo DI = aVF DII = aVL DIII = aVR


 Depois olhamos como a onda se comporta
em aVF, se ela for positiva o eixo estára no
semicírculo onde aVF é positivo:
Olha-se então a interseção dessas duas áreas
para delimitar o quadrante do eixo: interseção
estpá em cinza na imagem. – já sabemos que o
eixo está entre 0º e +90º.



Passo 2: Para delimitar ainda mais a localização
do eixo elétrico, devemos buscar as derivações
mais próximas fora do quadrante do eixo, se
olharmos na imagem vemos que aVL e DIII são
as mais próximas do quadrante cinza. Com isso
escolhemos uma dessas duas derivações para
analisar no eletrocardiograma - vamos supor
que escolhemos a derivação aVL e que nela o
QRS está negativo, dessa forma o eixo está no
semicírculo onde aVL é negativo.

Após isso vemos a interseção dessa área com a
área do quadrante já achado no início. Nesse
exemplo vimos que o eixo está entre +60º e +30º
OBS: quando for escolher a derivação fora do
quadrante, escolha a derivação que deixe a
interseção menor (em 30º)


ANÁLISE DO EIXO NO PLANO HORIZONTAL:
Avaliamos a rotação do coração: se ela é no sentido horário ou anti-
horário
 Ao longo de V1 para V6 ocorre a transição do complexo QRS de
negativo para positivo e essa transição se dá principalmente
durante V3 e V4
 Normal: ter transição do complexo qrs e V3/V4
 Zona de Transição em V1/V2: rotação anti-horária
 Zona de Transição em V5/V6: rotação horarária
