Nome: Matheus Forasteiro Silva
APARELHO ORSAT
O aparelho de Orsat, é um conjunto de ampolas de vidro contendo em seu interior soluções necessárias para a captura de gases de combustão como monóxido de carbono (CO), dióxido de carbono (CO2), metano (CH₄) e oxigênio (O2). Este aparelho é fabricado com vidro borosilicato de alta resistência, sua estrutura é de madeira envernizada que garante uma alta resistência e durabilidade, as suas peças internas são de vidro com medidas padrões devido ao encaixe exato interno da caixa de madeira.
Este sistema é interligado por tubos de vidro por onde o gás é forçado a passar, as soluções utilizadas para a leitura dos gases são de cloreto cúprico para o CO, hidróxido de potássio (KOH), ou hidróxido de sódio (NaOH) para o CO2, pirogalol alcalino para o O2 e cloreto de sódio para o CH4. Os requisitos gerais para as soluções reagentes são:
· Baixa pressão de vapor;
· Não causem emperramento das torneiras no manifold;
· Tempo curto de absorção;
· Alta solubilidade para um componente específico e estabilidade do composto formado na solução;
· Nenhuma ação corrosiva na mangueira de borracha.

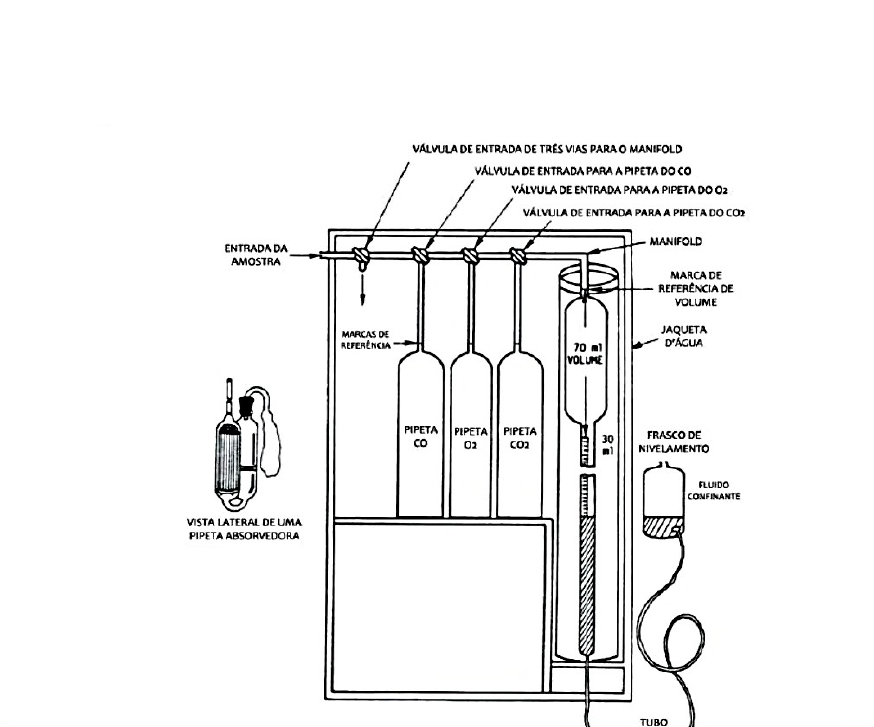

O aparelho é constituído por uma bureta de gás graduada com divisões de 0 a 100 mililitros que se encontra acoplado uns 60 tubos de comunicação e quatro pipetas de absorção para dióxido de carbono, hidrocarbonetos não saturados, oxigênio e monóxido de carbono, respectivamente, e uma pipeta de combustão.
O aparelho de Orsat tem com cinco provas, quatro provas, três provas e duas provas. O Orsat de três provas completo é composto de um ramal de vidro com três torneiras de vidro, três ampolas vidro, sendo uma com enchimento de tubos de vidros, uma com enchimento de tubos de vidros com fio de cobre e uma sem tubos, uma bureta de 100 ml encamisada com tubo de vidro, um tubo conectam-te, um frasco mariotte de 250 ml, três rolhas de borracha com tubo de vidro de ligação, três peras de sucção com rabicho, mangueira de látex ou silicone e caixa de madeira.
A análise de Orsat é realizada tomando-se 100mL de uma amostra do gás em um frasco de vidro graduado (bureta), a seguir sofre absorção do CO2, insaturados, O2 e CO, anotando-se a redução do volume do gás na bureta em cada absorção. O gás residual é o N2, que não é absorvido pelas soluções. A análise de Orsat tem limitações quanto a sua incerteza, repetibilidade e reprodutibilidade. Alguns erros podem ser cometidos, mas acontece por motivo de:
· Temperatura de amostragem do gás (variações na temperatura ambiente (± 1 °C → 1 % de erro));
· Sensibilidade do resultado da análise à maneira de executá-la;
· Tempo de absorção insuficiente;
· Saturação dos reagentes (principalmente o de O2);
· Vazamentos nas válvulas dos reagentes
MANUTENÇÃO, CUIDADOS E REABASTECIMENTO:
· Lubrificação de torneiras com graxa resistente a ácido e álcali para impedir que as torneiras vazem;
· Utilizar líquidos confinante (solução de bureta), como salina aquosa para encher a bureta e o frasco de nivelamento;
· Verificar se há vazamento no aparelho;
· Fazer a limpeza do manifold.
IMPORTANTE: A exposição ao frio pode causar cristalização da solução;
· Para o enchimento das pipetas, elas devem ser abertas ao longo do manifold, os tampões e as bolsas de gás deverão ser removidos de cada pipeta. As pipetas devem ser lavadas com água morna e rinsadas com água destilada.
ENCHIMENTO DAS PIPETAS
A primeira é enchida pela metade com solução dissolvente; a segunda, a pipeta de absorção de oxigênio é enchida pela metade com soluções 1 e 2 de pirogalol alcalino, misturado na porção de 8 para 1.
IMPORTANTE: As pipetas não deveram ser sacolejadas durante a lavagem, pois isso poderá causar aquecimento excessivos das mesmas.
FUNCIONAMENTO DO APARELHO ORSAT – Passo-a-passo
1. Purgue a bureta levantando o frasco e girando a válvula da bureta
2. Gire a válvula da bureta no sentido anti-horário e abaixe o frasco para encher a bureta
3. Gire a válvula da bureta no sentido horário. Levante o frasco lentamente até que o nível esteja no “0”
4. Gire todas as válvulas. A válvula da bureta deve ser girada no sentido anti-horário e todas as outras válvulas, no sentido horário
5. Levante o frasco, gire a válvula da bureta e do CO2 no sentido horário. Observe o fluindo subindo. Deixe o fluído subir até próximo ao topo da bureta e aí vá para o próximo passo
6. Abaixe o frasco. Sempre observe o fluido subindo. Jamais deixe o fluido no borbulhador do CO2 ir acima da marca. Repita os passos 5 e 6 cinco vezes.
7. Gire a válvula de CO2 no sentido anti-horário e nivele a bureta e o frasco ao mesmo nível e faça a leitura. Repita os passos 5 e 6 cinco vezes. Caso obtenha a mesma leitura registre-a e vá para o passo 8; caso ao contrário volte para o passo 5.
8. Levante o frasco, gire a válvula da bureta do CO2 no sentido anti-horário. Observe o fluindo subindo. Deixe o fluindo subir até próximo ao topo da bureta e então vá para o próximo passo.
9. Abaixe o frasco. Sempre observe o fluído subindo. Jamais deixe o fluido no borbulhador do CO2 ir acima da marca. Repita os passos 8 e 9 cinco vezes.
10. Gire a válvula de )2 no sentido anti-horário e nivele a bureta e o frasco ao mesmo nível e faça a leitura. Repita os passos 8 e 9 cinco vezes e então vá para o passo 10. Caso obtenha a mesma leitura registre-a e vá para o passo 8; caso ao contrário volte para o passo 8. Analise o CO da mesma maneira que o O2.
