A norma TSB-75 complementa as normas TIA/EIA 568-A e 569-A e especifica
metodologias de cabeamento para atender a ambientes abertos ou escritórios
modulares e com reconfigurações constants. Seu principal objetivo é reduzir os
custos onde haja mudança frequente de layout.
Tem como principais métodos de implementação a utilização de Pontos de
Consolidação ou por Multi User Telecommunications Outlet Assembly, conhecido
como MUTO ou MUTOA.

Implementação utilizando Pontos de Consolidação (Consolidation
Points)

É um ponto de interconexão no interior do cabeamento horizontal. O ponto de
consolidação executa uma ligação direta (straight-through) intermediária entre o
cabeamento horizontal que parte da conexão cruzada e o cabeamento horizontal
que vai para um MUTO ou o outlet de telecomunicações na área de trabalho.
Conexão cruzada entre estes cabos não são permitidas. Um ponto de consolidação
pode ser útil quando reconfigurações são freqüentes, mas não tão freqüentes quanto
a exigência do MUTO por flexibilidade.
Assegurar que a distância total do canal de maneira alguma ultrapasse a distância
de 100 metros.
Assegurar a fixação dos cabos sem violar as especificações e características de
cada material respeitando as exigências de mínimo raio de curvatura.
Garantir que o ponto de consolidação esteja a pelo menos 15m de distância do
armário de telecomunicações, evitando o NEXT adicional devido à ressonância do
link de múltiplas conexões nas proximidades do armário.
Garantir não mais que um ponto de consolidação e um MUTO no interior da mesma
rota horizontal.
Implementação “open office” utilizando Multi-user
Telecommunications Outlet Assembly – MUTOA ou MUTO


Guia de Referência sobre Normas de Cabeamento Estruturado 2011.2 NORMA: TIA/EIA TSB-75

Integrantes da Equipe: Lucas Porto, Marcelo Alves, Marcos Rocha, Tiago Menezes
2

Esta configuração permite a mudança da planta do escritório sem afetar o
cabeamento horizontal.

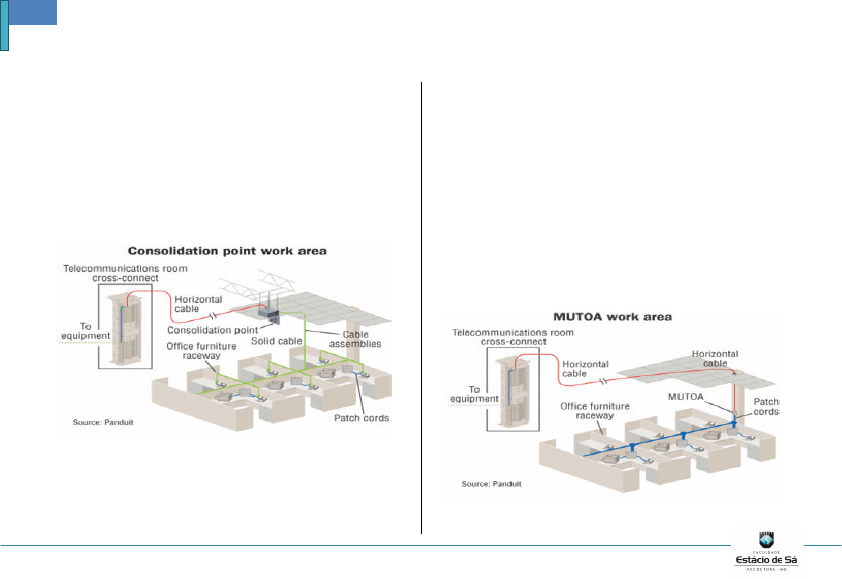

Esquema de tomada de telecomunicações provendo atendimento a múltiplas áreas
de trabalho (máxima de 12) em um ambiente de “open office”
Pré-requisitos da configuração MUTOA:
MUTOA (tomada de telecomunicações multi-uso) não deve ser instalado no teto.
O comprimento máximo dos cords modulares deve ser de 20m
O cord modular conectando o MUTOA ao equipamento terminal deve ser etiquetado
em ambas as pontas com um identificador único.
O MUTOA deve ser identificado com o patch cord de maior comprimento da área de
trabalho (cord modular).
Distâncias Horizontais para Enlaces de Cobre (Em Open Office com Muto)
Quando usa-se tomadas de telecomunicação multiusuário, os requisitos da TIA/EIA
568-A (seções 10.5 e 11.5) devem ser satisfeitos. Na seção 10.5 está determinado
que o comprimento máximo dos cabos (patch e adapter cables) deve ser:
C = (102 - H) / 1,2
W = C - 7 (< 20 m)
Onde:
C = é o comprimento máximo combinado do cabo que conecta o equipamento do
usuário à tomada de telecomunicação, mais o cabo que conecta o equipamento no
armário de telecomunicação e o cabo que interliga os patch panels;

W = é o comprimento do cabo da área de trabalho;
H = é o comprimento do cabo horizontal.

As fórmulas acima assumem que existe um total de 7 m de patch cables interligando
o equipamento e os patch panels no armário de telecomunicações. A tabela abaixo
mostra a aplicação das fórmulas.
O comprimento máximo dos cabos nas áreas de trabalho não podem exceder 20m.
As tomadas multiusuário devem trazer a marcação do comprimento máximo de
cabos permitido para a área de trabalho.

Pré-requisitos da norma TSB 75
O cabo que percorre a área de trabalho (os patch cables) não pode exceder 20
metros
O Comprimento combinado inclui o cabo de manobra, cabo de equipamento e cabo
de estação.
Cabos de fibra óptica deve sempre ter o limite máximo total de 100 metros

Guia de Referência sobre Normas de Cabeamento Estruturado 2011.2 NORMA: TIA/EIA TSB-75

Integrantes da Equipe: Lucas Porto, Marcelo Alves, Marcos Rocha, Tiago Menezes
3
