Universidade Federal da Bahia
Escola Politécnica - DEE
Disciplina: ENGC41 – Dispositivos Eletrônicos
Docente: Ana Isabela Cunha

Leandro Gama & Vinícius Ferreira



1. Caracterização e Modelagem do Diodo.
1.1.Simulação no ltSpice

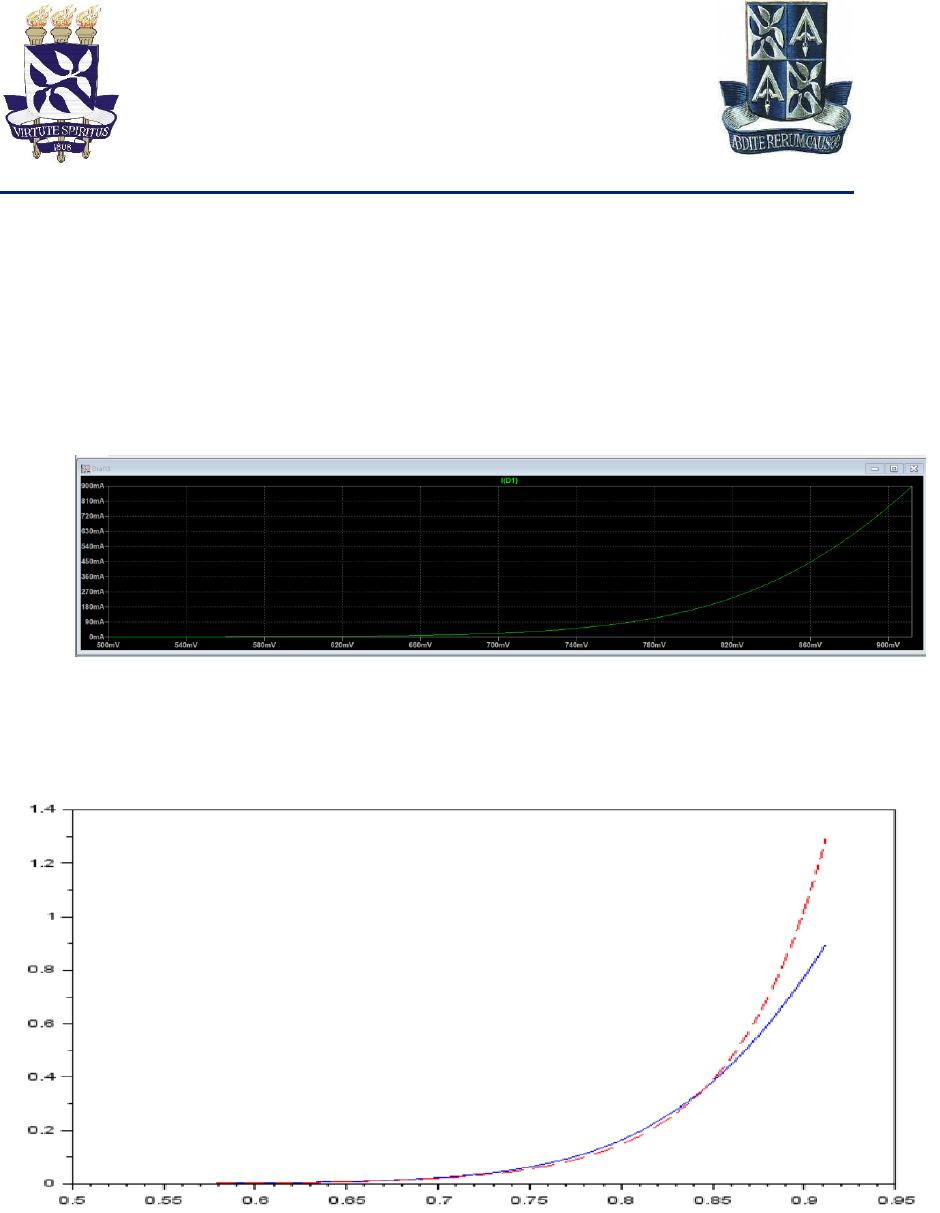

Figura(1)
 Simulação da característica do diodo RR1LAM4S.
1.2.Simulada vs Exponencial

Figura(2)



1.3.Tabela

Parâmetros de Modelagem
Modelo Exponencial
Modelo Linearizado
por Partes
IS (nA) η VD0 (V) rD (Ω)
27,7 1,99 0,807 0,121




1.4.Simulada vs Linerizada

Figura(3)











1.5. Memorial de calculo.











2. Análise de Retificadores.
2.1.Gráficos


Figura(4) – Sinal vs retificado


Figura(5) – Tensão no diodo

Figura (6)- Retificador

Figura(7) – Corrente no diodo








2.2.Tabela
Tabela
Propriedade vOUTmáx (V) T1 (ms) T2 (ms) vDmáx (V) vDmin (V)
Calculada teoricamente 18,22 7,54 0,23 0,894 19,11
Obtida por simulação 18,20 7,92 0,39 0,893 19,10

Tabela 3
iDmáx (A) C (μF) vOUTmáx (V) vOUTmin (V) VDC (V) ΔV (V) r%
5,68 0,0047 17,91 16,99 17,04 0,9 0,015



2.3.Memorial de calculo.









3. Análise de um Circuito com Diodo.
3.1.Memorial de calculo




3.2. Tabela






Tabela 4 (Questão 3)



a) Expressão de Vth em termos de x 30𝑥(𝑥 − 1)−1
Expressão de Rth em termos de x (𝑥 − 1)−1
108𝑥2 − 64𝑥 − 22

b) x no limiar de condução
c) iD de operação: (0,01 + 0,01.N) A
vD (V) de operação (obtida teoricamente)
x para iD = (0,01 + 0,01.N) A
Vth para iD = (0,01 + 0,01.N) A
Rth para iD = (0,01 + 0,01.N) A
d) iD (A) de operação (obtida graficamente)
vD (V) de operação (obtida graficamente)




Salvador - BA, outubro de 2021
