CIRCUITOS ELETRICOS 1 – NOTA 8,0




 1a Questão (Ref.: 202008650663)

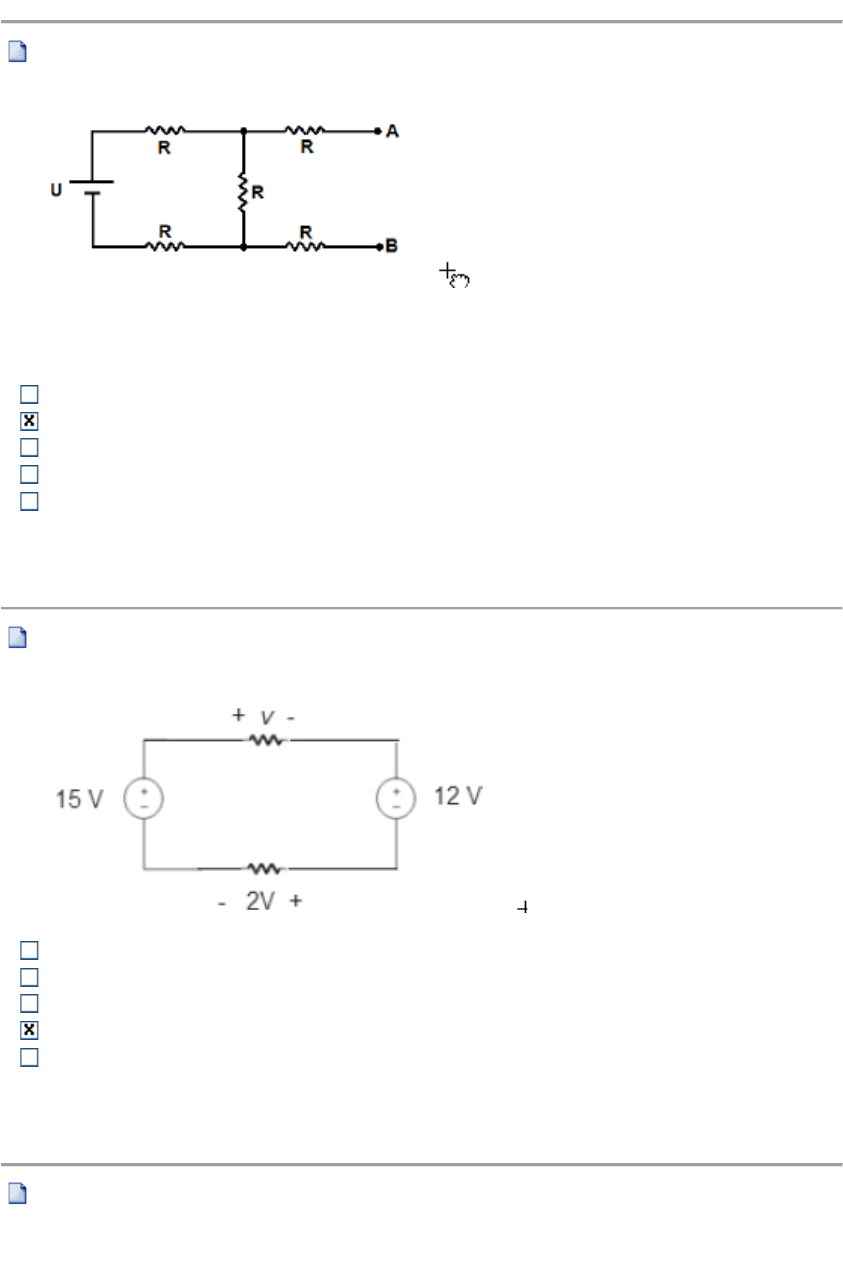

A figura a seguir apresenta um circuito composto de uma fonte e cinco resistores.

Sabe-se que a ddp da fonte é igual a U e que os resistores são todos iguais a R. O
equivalente de Thévenin visto dos pontos A e B é composto por:


Uma fonte de tensão 5U/9 e um resistor R.

Uma fonte de tensão U/3 e um resistor 8R/3.

Uma fonte de tensão 3U/11 e um resistor 8R/3.

Uma fonte de tensão U e um resistor R.

Uma fonte de tensão 7U/9 e um resistor 3R.



 2a Questão (Ref.: 202008650636)
Calcule a diferença de potencial V para a figura a seguir:



2 V

-1 V

1 V

3 V

-3 V



 3a Questão (Ref.: 202008650682)
Considere o circuito da figura a seguir. Assinale a alternativa correta:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434897/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434870/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434916/n/nStatus da quest%C3%A3o: Liberada para Uso.');



A contribuição da fonte de tensão na corrente sobre o resistor R2 é de 0,5 A.

A corrente da fonte de corrente é dependente das resistências do circuito.

A tensão sobre o resistor R1 é de 5V.

A corrente através do resistor R3 é 1,0A.

A contribuição da fonte de tensão sobre a tensão do resistor R3 é de 20 V.



 4a Questão (Ref.: 202008728966)
(UFV, 2005) Duplicando-se a diferença de potencial entre as placas de um capacitor, é
correto afirmar que:


A carga do capacitor é duplicada, mas sua capacitância permanece constante.

A carga do capacitor é duplicada e sua capacitância é dividida pela metade.

A carga e a capacitância do capacitor permanecem constantes.

A carga e a capacitância do capacitor também são duplicadas.

A carga e a capacitância do capacitor são reduzidas à metade dos valores iniciais.



 5a Questão (Ref.: 202008728967)
(UEG, 2006) O elemento de circuito constituído apenas por duas placas condutoras paralelas
separadas por um material isolante é denominado capacitor. Assim, capacitância é uma
medida da quantidade de carga que o capacitor pode armazenar em suas placas. Com
relação a este elemento de circuito, é correto afirmar:


Para reduzir a capacitância, basta reduzir a distância entre as placas.

A capacitância aumenta quando a área das placas aumenta, mas fica praticamente igual,
independentemente do material isolante. O material isolante só muda por requisito de
fabricação e do local de uso do capacitor.

Um capacitor possui uma capacitância de 1 farad, se suas placas tiverem 1m² e uma
tensão de 1V entre elas.

Nos circuitos de corrente contínua, os capacitores podem ser substituídos por curto-
circuito, uma vez que este tenha terminado sua carga.

A capacitância aumenta quando a área das placas aumenta e quando o ar entre as placas
é substituído por um material isolante, como a porcelana, mantendo a mesma distância
entre as placas.



javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513200/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513201/n/nStatus da quest%C3%A3o: Liberada para Uso.');
 6a Questão (Ref.: 202008669143)
(Eletrobras, 2016) Considere a associação de indutâncias da figura a seguir. Para que resulte
em uma indutância equivalente entre os postos A e B de valor igual a 20mH, o valor de L é:

Figura S1: Complementar ao exercício - Fonte: Eletrobras, 2016.


10mH

6mH

8mH

2mH

4mH



 7a Questão (Ref.: 202008654102)
SEE-PE,2016 Um circuito RC série é alimentado por uma fonte CC de valor igual a U.
Assinale a opção que indica o valor da corrente elétrica no circuito, no instante t igual a uma
vez a constante de tempo do circuito.


zero.

U/R

(U/R) e

U/(Re)

U/(Re²)



 8a Questão (Ref.: 202008654108)
Considerando as equações:
v(t)=60(e-10³t)V
i(t)=6(e-10³t)
Calcule o valor de R e L


10Ω e 0,01F.

10Ω e 1F.

1Ω e 0,1F.

1Ω e 1F.

1Ω e 0,01F.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453377/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438336/n/nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5438342/n/nStatus da quest%C3%A3o: Liberada para Uso.');



 9a Questão (Ref.: 202008714155)
(FCC - 2017) No circuito a seguir, considere que o circuito foi energizado há bastante tempo.

Figura Q3 complementar ao exercício - Fonte: FCC, 2017.
Nessa condição, o valor da corrente no indutor é


3 A

2 A

1 A

4 A

5 A



 10a Questão (Ref.: 202008714160)
(TCE - PR - 2016) Considere que a chave do circuito ilustrado na figura precedente tenha
permanecido na posição a por muito tempo e que, subitamente, tenha mudado para a
posição b, conforme ilustrado. A partir dessas informações, assinale a alternativa correta:

Figura Q7 complementar ao exercício - Fonte: FCC, 2018.


Muito tempo depois da mudança de posição da chave, as energias acumuladas no indutor
e no capacitor serão iguais.

No instante de tempo imediatamente posterior à mudança de posição da chave, a tensão
no indutor era igual a 5 V.

No instante de tempo imediatamente anterior à mudança de posição da chave, a corrente
que fluía no indutor era inferior a 2 A.

No instante de tempo imediatamente anterior à mudança de posição da chave, a tensão
no capacitor era igual a 5 V.

No instante de tempo imediatamente posterior à mudança de posição da chave, a
corrente que fluía na fonte de 10 V era superior a 5 A.
