Fusíveis
São dispositivos usados nas instalações elétricas com a função de proteger os
circuitos contra os efeitos de curto-circuito ou sobrecargas.

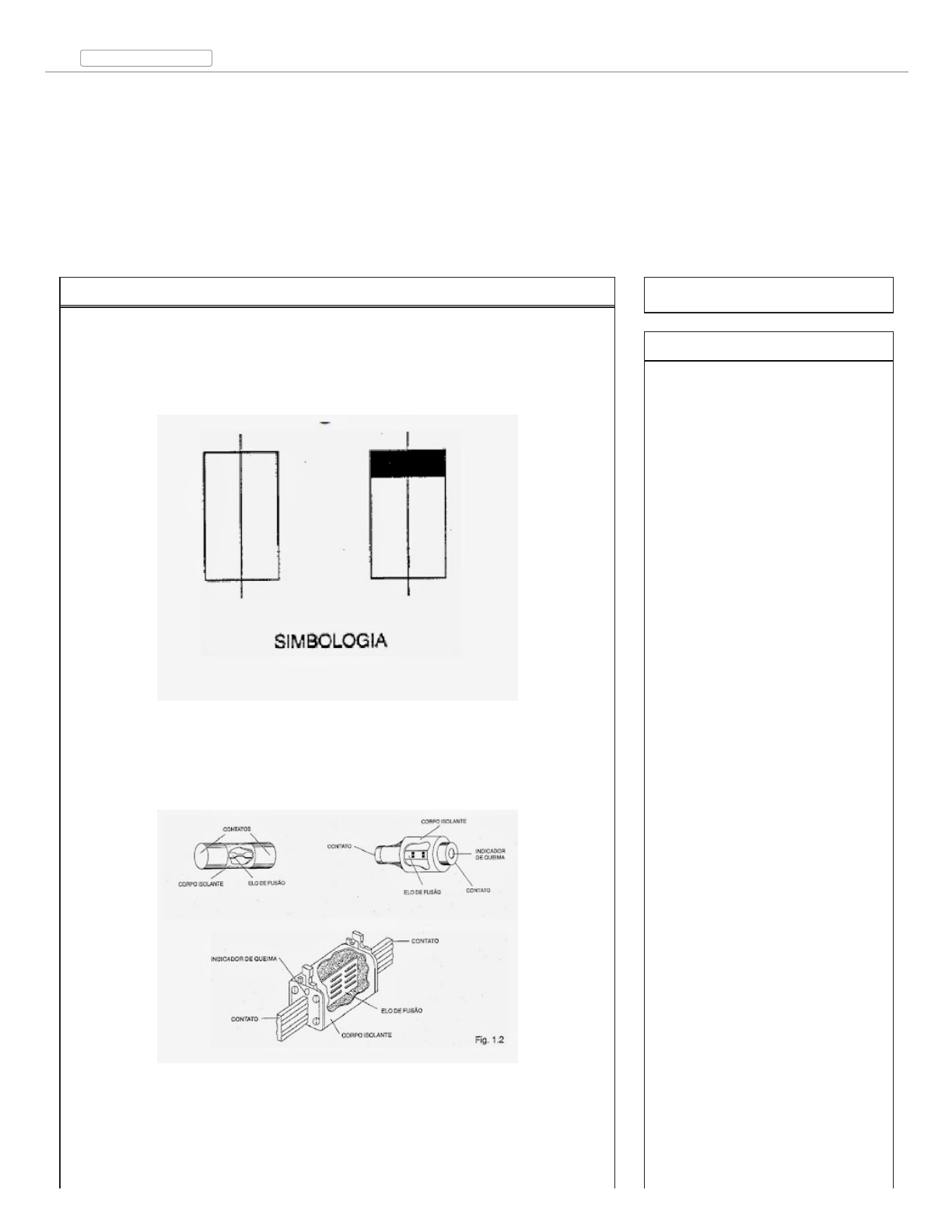

Simbologia
Constituição
São partes da constituição dos fusíveis: o contato, o corpo isolante, o elo de fusão
e o indicador de queima. (Fig. 1.2)
Contatos
Servem para fazer a conexão dos fusíveis com os componentes das instalações
elétricas. Feitos de latão ou cobre prateado, para evitar oxidação e mau contato.
Corpo isolante
É feito de material isolante de boa resistência mecânica, que não absorve umidade.
► 2014 (6)
▼ 2013 (36)
► Dezembro (1)
► Novembro (7)
▼ Outubro (28)
Chave Seccionadora
Fusíveis
Como funciona o motor
monofásico
Motor Elétrico Monofásico
Acidente com Eletricidade
Aterramento
Sistemas de Distribuição
Lei de Joule
Lei de Kirchhoff
Instrumentos para
Medições Elétricas
A Eletricidade 5ª Parte
A Eletricidade 4ª Parte
A Eletricidade 3ª Parte
A Eletricidade 2ª Parte
A Eletricidade
Circuitos Elétricos
Resistividade
Lei de Ohm
Potência Elétrica
Resistência Elétrica
Corrente Elétrica
Economia de energia
elétrica dentro de casa
Condutores e Isolantes
Relação entre
Desequilíbrio Elétrico e
Potencial E...
Tensão Elétrica
Nikola Tesla
O que é Eletricidade ?
Arquivo do blog
Mais Criar blogue Iniciar sessão
http://eletricidadeaz.blogspot.com/
http://2.bp.blogspot.com/-Mqw7Gp413RQ/UnFuB5oApzI/AAAAAAAAAJg/HqA9oQXbyaU/s1600/fs.jpg
http://4.bp.blogspot.com/-dsRPDMuHKS0/UnFuHsK_iRI/AAAAAAAAAJo/98pVzE7Ov24/s1600/fs2.jpg
javascript:void(0)
http://eletricidadeaz.blogspot.com/2014/
javascript:void(0)
http://eletricidadeaz.blogspot.com/2013/
javascript:void(0)
http://eletricidadeaz.blogspot.com/2013/12/
javascript:void(0)
http://eletricidadeaz.blogspot.com/2013/11/
javascript:void(0)
http://eletricidadeaz.blogspot.com/2013/10/
http://eletricidadeaz.blogspot.com/2013/10/chave-seccionadora.html
http://eletricidadeaz.blogspot.com/2013/10/fusiveis.html
http://eletricidadeaz.blogspot.com/2013/10/como-funciona-o-motor-monofasico.html
http://eletricidadeaz.blogspot.com/2013/10/motor-eletrico-monofasico.html
http://eletricidadeaz.blogspot.com/2013/10/acidente-com-eletricidade.html
http://eletricidadeaz.blogspot.com/2013/10/aterramento.html
http://eletricidadeaz.blogspot.com/2013/10/sistemas-de-transmissao.html
http://eletricidadeaz.blogspot.com/2013/10/lei-de-joule.html
http://eletricidadeaz.blogspot.com/2013/10/lei-de-kirchhoff-primeira-lei.html
http://eletricidadeaz.blogspot.com/2013/10/instrumentos-para-medicoes-eletricas.html
http://eletricidadeaz.blogspot.com/2013/10/a-eletricidade-5-parte.html
http://eletricidadeaz.blogspot.com/2013/10/blog-post.html
http://eletricidadeaz.blogspot.com/2013/10/a-eletricidade-3-parte.html
http://eletricidadeaz.blogspot.com/2013/10/a-eletricidade-2-parte.html
http://eletricidadeaz.blogspot.com/2013/10/a-eletricidade_7.html
http://eletricidadeaz.blogspot.com/2013/10/circuitos-eletricos.html
http://eletricidadeaz.blogspot.com/2013/10/resistividade.html
http://eletricidadeaz.blogspot.com/2013/10/lei-de-ohm.html
http://eletricidadeaz.blogspot.com/2013/10/potencia-eletrica.html
http://eletricidadeaz.blogspot.com/2013/10/resistencia-eletrica.html
http://eletricidadeaz.blogspot.com/2013/10/corrente-eletrica.html
http://eletricidadeaz.blogspot.com/2013/10/economia-de-energia-eletrica-dentro-de.html
http://eletricidadeaz.blogspot.com/2013/10/condutores-e-isolantes.html
http://eletricidadeaz.blogspot.com/2013/10/12-relacaoentre-desequilibrio-eletricoe.html
http://eletricidadeaz.blogspot.com/2013/10/tensaoeletrica-supondo-uma-regiao.html
http://eletricidadeaz.blogspot.com/2013/10/vejam-este-excelente-video-que-conta-um.html
http://eletricidadeaz.blogspot.com/2013/10/o-que-e-eletricidade_2.html
https://draft.blogger.com/
https://draft.blogger.com/home#create
https://draft.blogger.com/
10/31/21, 12:06 PM Eletricidade de A a Z: Fusíveis
eletricidadeaz.blogspot.com/2013/10/fusiveis.html 2/4
Geralmente de cerâmica, porcelana ou esteatita. Dentro do corpo isolante se
alojam o elo fusível e, em alguns casos, o elo indicador de queima, imersos por
completo em material granulado extintor - areia de quartzo de granulometria
adequada de (acordo com a corrente máxima circulante).
Elo de fusão- Material condutor de corrente elétrica e baixo ponto de fusão, feito
em forma de fios ou lâminas.
Em forma de fio- A fusão pode ocorrer em qualquer ponto do elo (fio).
Em forma de lâmina - Assumem diversas formas de seção, conforme descrito a
seguir.
Elo fusível com seção constante - A fusão pode ocorrer em qualquer ponto do elo.
Elo fusível com seção reduzida normal - A fusão sempre ocorre na parte onde a
seção é reduzida.
Elo fusível com seção reduzida por janelas - A fusão sempre ocorre na parte entre
as janelas de maior seção.
Elo fusível com seção reduzida por janelas e um acréscimo de massa no centro -
A fusão ocorre sempre entre as janelas.
Elo indicador de queima - É constituído de um fio muito fino, que está ligado em
paralelo com o elo fusível. No caso de fusão do elo fusível, o fio do indicador de
queima também se fundirá, provocando o desprendimento da espoleta. (Fig. 1.8)
Indicador de queima
Facilita a identificação do fusível queimado. Desprende-se em caso de queima do
fusível.
Funcionamento
O funcionamento dos fusíveis é baseado na fusão do elo fusível, condutor de
pequena seção transversal que sofre um aquecimento maior que o dos outros
condutores à passagem da corrente. Para uma relação adequada entre seção do
elo fusível e o condutor protegido, ocorrerá a fusão do metal do elo quando o
condutor atingir uma temperatura próxima da máxima admissível (especificada
para cada fusível, de acordo com sua aplicação e corrente nominal).
Características dos fusíveis quanto ao tipo de ação
Os fusíveis podem ser de:
· ação rápida ou normal;
· ação ultra-rápida;
· ação retardada.
Fusíveis de ação rápida ou normal
Neste caso a fusão do elo ocorre após alguns instantes da sobrecarga. Os elos
podem ser de fios com seção constante ou de láminas com seção reduzida por
janeIas. São próprios para proteger circuitos com cargas resistivas.
·Exemplo
Proteção de circuitos com lâmpadas incandescentes e resistores em geral.
Fusíveis de ação ultra-rápida
Neste caso a fusão do elo é imediata, quando recebem uma sobrecarga, mesmc
sendo de curta duração. São próprios para proteger circuitos eletrônicos, quando
o dispositivos são semicondutores. Os semicondutores são mais sensíveis e
Eletricidade de A a Z
Unknown
Visualizar meu
perfil completo
Quem sou eu Total de
visualizações
de página
5 7
4 2
http://1.bp.blogspot.com/-G8PTexpMnOI/UnFusUqsbEI/AAAAAAAAAJw/15g3lSWRpzw/s1600/fs3.jpg
http://eletricidadeaz.blogspot.com/2013/10/eletricidade-de-a-z.html
https://draft.blogger.com/profile/06866177942322971584
https://draft.blogger.com/profile/06866177942322971584
10/31/21, 12:06 PM Eletricidade de A a Z: Fusíveis
eletricidadeaz.blogspot.com/2013/10/fusiveis.html 3/4
Postado por Unknown às 18:43
precisam de proteção mais eficaz contra sobrecarga, mesmo sendo de curta
duração.
Fusíveis de ação retardada
A fusão do elo na ação retardada só acontece quando há sobrecargas de longa
duração ou curto-circuito.
São próprios para proteger circuitos com cargas indutivas e/ou capacitivas (motores,
trafos, capacitores e indutores em geral).
Características elétricas dos fusíveis
· Corrente nominal (In).
· Tensão nominal (Vn).
· Resistência de contatos.
· Limitação de corrente.
· Capacidade de ruptura.
· Característica tempo x corrente.
· Influência da temperatura ambiente.
Corrente nominal (In)
Especifica a máxima corrente que o fusível suporta continuamente sem se queimar.Geralmente vem escrita no corpo do componente.
Existe um código de cores padronizado para cada valor da corrente nominal. As
cores estão numa espoleta indicadora de queima, que se encontra presa pelo elo
indicador de queima.
Cor Corrente nominal(A)
Rosa 2
Marrom 4
Verde 6
Vermelho 10
Cinza 16
Azul 20
Amarelo 25
Preto 35
Branco 50
Laranja 63
Tensão nominal (Vn)
Especifica o valor da máxima tensão de isolamento do fusível. É uma característica
relacionada com o corpo isolante do dispositivo.
Resistência de contatos
A resistência de contatos entre a base e o fusível é responsável por eventuais
aquecimentos porque se opõe à passagem da corrente, podendo causar a
queima do fusível.
Limitação de corrente
Sob altas correntes, os fusíveis atuam tão rapidamente que a corrente de impulso
de curto-circuito não pode ocorrer. O valor instantâneo máximo da corrente
alcançado durante o processo de interrupção denomina-se corrente de corte In. A
limitação de corrente é representada, nos catálogos, por meio de diagramas de
corrente de corte.
