Circuito em serie
O circuito em série tem como característica a ligação em sequência, sem divisão do mesmo circuito.

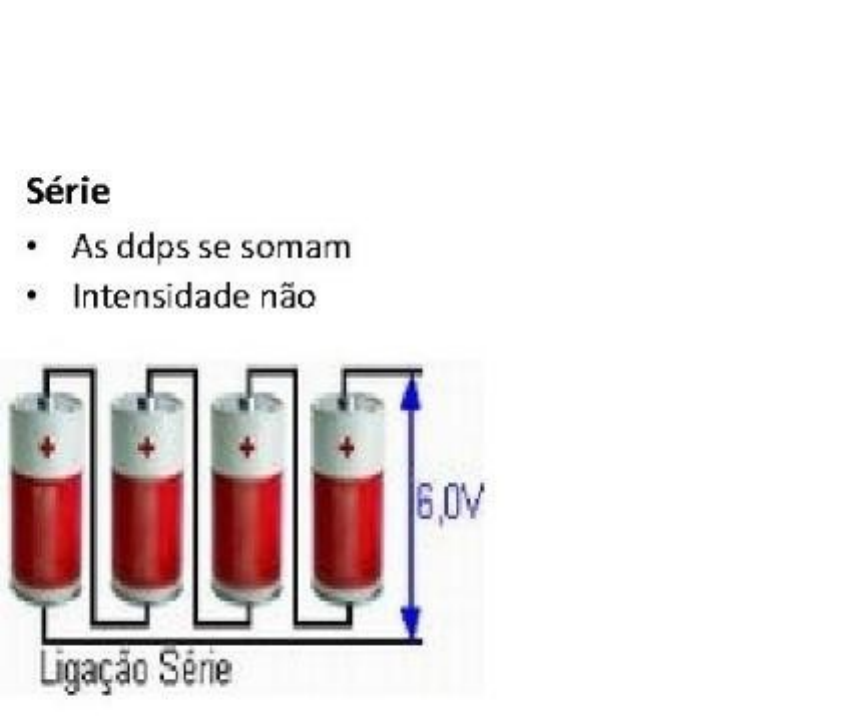

Temos como exemplo a associação em série de fontes de energia: pilhas e baterias.
 Em alguns circuitos temos exemplo a bateria de 9v e outro com 6 pilhas de 1,5V cada, e esse tem em comum e que a alimentação e a mesma quando se coloca as pilhas com os polos positivos nos negativos isso causa efeito de soma, mas caso não seguir a sequência vindo inverter um dos polos o circuito ira subtrair o valor da quantidade de pilhas fora da sequência.
Como característica desse circuito as cargas não vão receber a mesma tensão fornecida pela fonte, ou seja, se uma fonte fornece 20v e temos no circuito 4 lâmpadas idênticas cada uma ficara com 5v, porém caso a resistência das lâmpadas sejam diferentes esse valor pode mudar e a intensidade de luz vai ter variação pois afeta diretamente na potência da carga.
Circuito paralelo
O circuito paralelo e o inverso do circuito em série, o paralelo modifica a corrente porem a tensão se mantem.
Como exemplo usaremos pilhas porem agora conectados de modo paralelo positivo com positivo e negativo com negativo, com as mesmas 6 pilhas de 1,5V, porem cada pilha possui 1A (ampere é a unidade que mede a intensidade da grandeza física corrente elétrica), então teremos 6A na aplicação do circuito.
Porém não e recomendado ser usado este tipo de circuito com pilhas devido uma descarregar e sobrecarregar a outra pilha para que se mantenha a tensão e corrente assim acabando com a equalização do circuito. [
Circuito Série-Paralelo
 Esse circuito é nada mais que o misto do circuito série com o circuito paralelo, carregando junto suas características.
