1. Sempre ligar o computador antes do equipamento rádio.

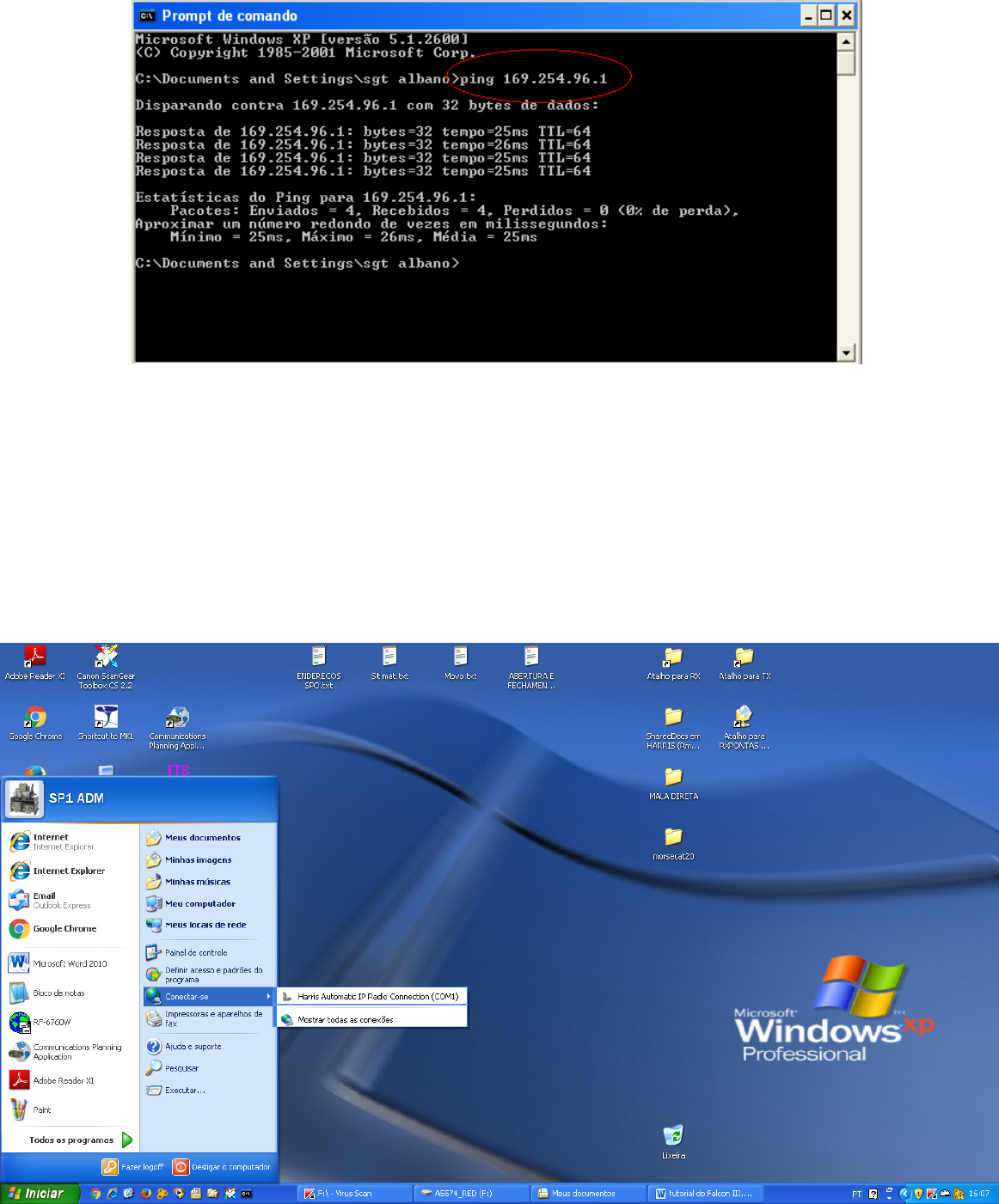

2. Certificar-se de que o computador realmente esteja conectado com o rádio. Para isso vá
em conexões de rede e execute o teste pelo CMD.















3. Verificar a conexão de dados no radio FALCON III.

Clicar na tecla 8(PRG) –> CONFIG –> NETWORK –> INTARFACE –>
ETHERNET –> ADDRESS –> DIRECT USB

Usar a opção DIRECT USB com DHCP ATIVADO (ENABLE) após o rádio estar
configurado.

4. No menu iniciar do Windows, vá na opção Conectar-se e clicar em Mostrar todas
as conexões.


















4. Clicar com o botão direito do mouse, na conexão de rede correspondente ao rádio.




















5. Clicar na opção Protocolo TCP⁄IP e em seguida Propriedades.


























6. Na próxima tela, marcar a opção Usar o seguinte endereço IP e preencher as opções com o
endereço IP do rádio.



















IP DO RADIO : 169.254.096.001
MASCARA: 255.255.255.0
Gatway padrão (LOCAL HOST DA MAQUINA DEVERÁ SER): 169.254.096.002

7. Após o Rádio ter sido reconhecido e programado pelo computador, voltar para a opção Obter
um endereço IP automaticamente.






















INSTALAÇÃO DO SOFTWARE

CPA

Responsável pela programação do Rádio.

1. Executar o programa HarrisAutoStart.exe.























1.1 – Na aba SOFTWARE, instalar o programa CPA for RF-7800H-MP V1.3.2.

1.2 – Instalar o programa NRDI V1.6.










2. Após instalar o programa, na aba FILE, clicar na opção OPEN e então carregar o
arquivo com o nome: arquivo para São Paulo.hcpa










































3. O arquivo irá carregar todas as Estações Rádio pertencentes a rede rádio fixa de São
Paulo, nas topologias 3G e ALE.




















4. Então clicar na Estação Rádio desejada e iniciar a programação do rádio.

5. Na tela Radio Programming, marcar a opção Ethernet e inserir o IP inicial do Rádio
(169.254.078.001).


















FREQUÊNCIAS PROGRAMADAS NO RÁDIO











































INSTALAÇÃO DO SOFTWARE

WMT


Responsável pelo gerenciamento do Rádio.


1. Executar o programa Install.exe, localizado na pasta Target Media.

2. Na aba SOFTWARE, clicar na opção RF-6760W.

































3. Após instalar o programa, na aba FILE, clicar na opção IMPORT DATABASE e
então carregar o arquivo com o nome: arquivo para São Paulo.vpd









































4. Definir a sua Estação Rádio, como local.


5. Clicar com o botão direito do mouse na Estação Rádio desejada e em seguida clicar
na opção Propriedades.


6. Na aba Station Propeties, marcar a opção Local Station.

Username: wmtuser
Password: 123456

































7. Clicar com o botão direito do mouse em Radio1 e em seguida clicar na opção
Propriedades.

8. Na aba Local Settings, marcar a opção Don´t start a mail client.























9. Na aba Modify Radio, clicar na opção Connection Properties e marcar a opção
Ethernet com o IP do Rádio.















CONFIGURAÇÃO DO SISTRAD-HF





















1º Passo:
No menu Configuração, clicar na opção Gerenciar servidor



















2º Passo:
a) Criar Novo Servidor – Clicar na aba Novo e criar um novo servidor chamado
FALCONIII.

b) Na aba Correio Eletrônico:

b1) E-mail da SP/3: wmtuser@barueri.rrf.eb.mil.br (novo e-mail criado pelo
programa WMT)
b2) Nome da conta: FALCONIII
b3) Tipo de Tráfego: HF
















c) Na aba Servidor:

c1) E-mail de saída (SMTP): 10.12.29.235 (Endereço IP da máquina em que o
SISTRAD-HF está instalado).
c2) E-mail de entrada: 10.12.29.235 (Endereço IP da máquina em que o
SISTRAD-HF está instalado).
c3) Marque a opção POP3




d) Na aba Conta no Servidor:

d1) Marque a opção Esta conta requer identificação

d2) Nome da conta: wmtuser

d3) Senha de acesso: 123456 (senha padrão)












e) Na aba Avançado:

e1) Marque a opção POP3 Ativo
e2) Porta de saída (SMTP): 25
e3) Porta de entrada (POP3): 110
Click em salvar.












3º Passo:

No menu Configuração, clicar na opção Gerenciar Rota HF




















a) Na opção SP/1 dar um duplo click.

a1) Na janela Configuração da Rota HF
a1.1) Na opção Servidor de correio: FALCONIII
E-mail da SP/1: wmtuser@saopaulo.rrf.eb.mil.br

Click em salvar.







CONFIGURAÇÕES

ACERTO DO TOD

7(OPT) –> 3G –> TOD –> ACERTAR COM PDR DA REDE


FAZER SINCRONISMO

1(CALL) –> AUTOMATIC – >STATION – (ESTAÇÃO RÁDIO DESEJADA)


FAZER LQA

7(OPT) – > 3G –> LQA –> EXCHANGE –> ESCOLHA ESTAÇÃO RÁDIO


CONEXAO DE DADOS

8(PRG) –> CONFIG –> NETWORK –> INTARFACE –> ETHERNET –> ADDRESS
–> DIRECT USB


TESTAR REFLETIDA

7(OPT) –> TEST –> VSWR
