Lista de exercícios: CENTRO DE USINAGEM II
1. Quais são os cinco passos de fixação da árvore de fresa de topo?
a) Afrouxe o parafuso de fixação;
b) Se necessário, monte o colar adequado no eixo correspondente;
c) Monte a ferramenta no eixo (chave quadrada);
d) Coloque o parafuso de fixação no eixo e use a chave para apertá-lo;
e) Dê um contra-aperto na árvore de fresa de topo. O parafuso de fixação precisa ficar
preso na ferramenta e não na face final da árvore de fresa de topo.
2. Quais são os perigos da fixação da árvore de fresa de topo?
a) Com a árvore de fresa de topo fixada no cilindro de ferramenta, só é possível fixar
ou liberar a ferramenta durante uma parada da máquina;
b) Só é possível fixar ferramentas com furo de 16 mm de diâmetro e entalhe para
chave quadrada.
3. Quais são os três passos de fixação da ferramenta no cabeçote de tarraxa?
a) Inserir a ferramenta;
b) Apertar o parafuso;
c) Certificar-se de que o parafuso está bem apertado.
4. Quais são os perigos da fixação da ferramenta no cabeçote de tarraxa?
a) O fuso de gravação não pode ser utilizado em trabalhos de fresagem. Caso
contrário, o fuso e a ferramenta serão danificados e pessoas poderão ser feridas;
b) Só é possível montar e desmontar o fuso de gravação durante uma parada da
máquina.
5. Quais são os três tipos de cabeçote de tarraxas?
a) Cabeçote de tarraxa M3;
b) Cabeçote de tarraxa M4;
c) Cabeçote de tarraxa M5, M6 e M8.

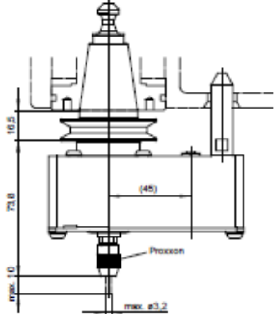

6. Faça o croqui do fuso de gravação.




7. Quais são os cinco dados técnicos importantes do fuso de gravação?
a) Velocidade do furo – máximo de 14 000 rpm;
b) Relação de transmissão – i = 1:4;
c) Diâmetro de fixação de ferramenta – máxima de 3,2 mm de diâmetro;
d) Sistema de fixação – pinças Proxxon;
e) Curso máximo na direção de Z – 96 mm.
8. Quais são os quatro materiais possíveis de realizar gravação e furação?
a) Alumínio;
b) Metais não ferruginosos;
c) Plástico;
d) Madeira dura.
