TOPOGRAFIA e AUTOCAD

A representação gráfica que costumamos abordar nas aulas de desenho é
parecida com a Figura 01.

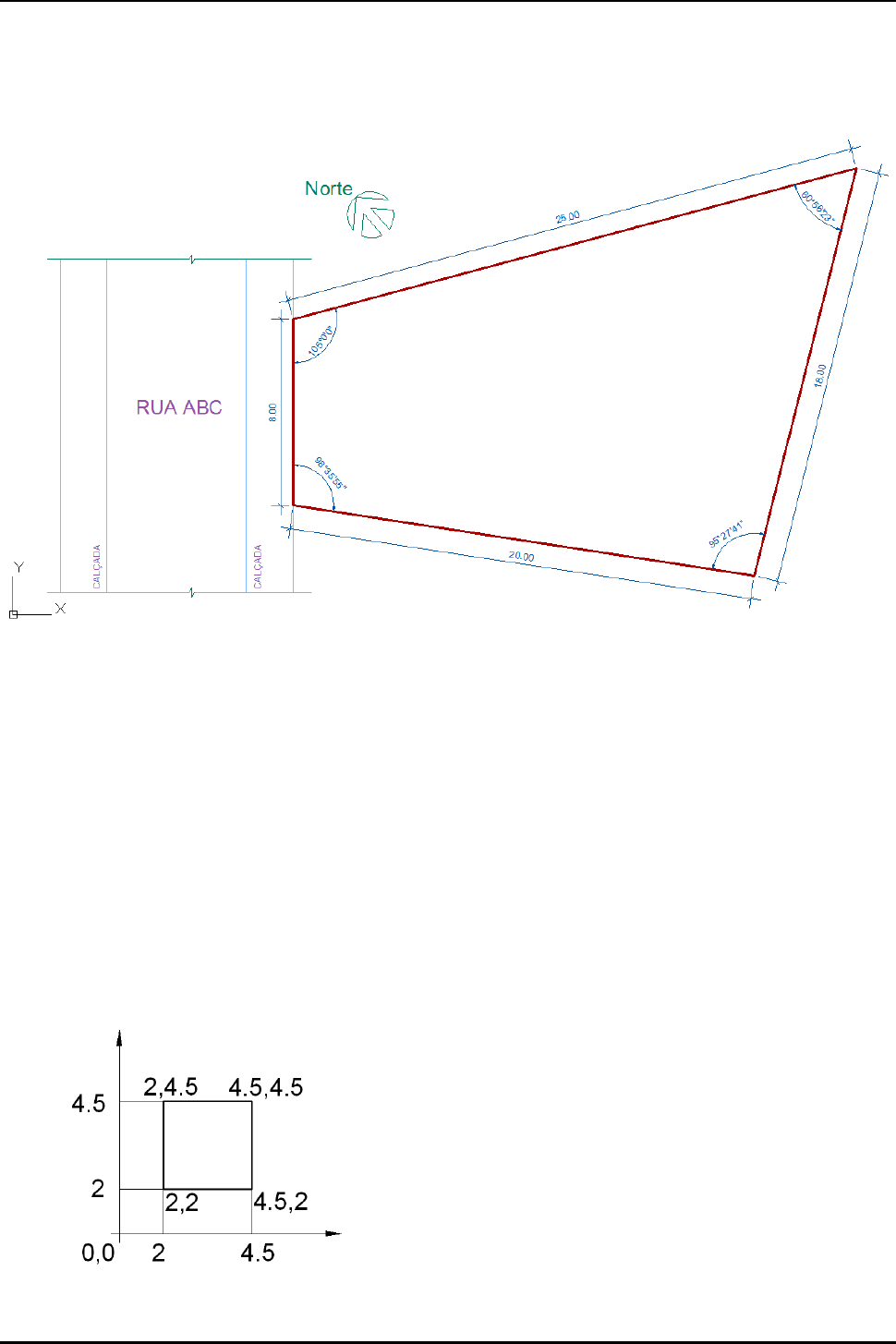

Figura 01 – Exemplo de Levantamento Planialtimétrico

O programa AutoCAD oferece várias ferramentas para desenho e edição de
figuras geométricas e, por meio das formas oferecidas para a definição da localização e
construção das figuras, esse desenho é facilmente obtido, mas sempre lembrando dos
conceitos básicos do programa:
- a unidade de desenho é UNIDADE, permitindo assim uma equivalência para a nossa
unidade convencional (por exemplo, metros) e facilitando a sua representação em escala
real (1:1)
- o programa trabalha com um plano cartesiano infinito (X,Y) e com 8 casas decimais de
precisão para a posição de X e de Y
- as informações de localização no plano podem ser realizadas por meio das
coordenadas:
 - Absoluta (X,Y): localização exata no plano cartesiano


Command: LINE
Specify first point: 2,2
Specify next point or [Undo]: 4.5,2
Specify next point or [Undo]: 4.5,4.5
Specify next point or [Close/Undo]: 2,4.5
Specify next point or [Close/Undo]: 2,2 ou C
Specify next point or [Close/Undo]:ENTER


FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 2
 - Relativa Retangular (@ X, Y): localização do próximo ponto em relação ao
posicionamento atual, bastando indicar a variação entre eles no eixo X e Y


Command: LINE
Specify first point: 5,2
Specify next point or [Undo]: @3.5,0
Specify next point or [Undo]: @0,1.5
Specify next point or [Close/Undo]: @-1.5,0
Specify next point or [Close/Undo]: @0,1.5
Specify next point or [Close/Undo]: @-2,0
Specify next point or [Close/Undo]: C




 - Relativa Polar (@ |d| < ângulo): localização do próximo ponto em relação ao
posicionamento atual, bastando informar a distância entre eles e a direção angular

Command: LINE
Specify first point: 9,2
Specify next point or [Undo]: @2.75,0
Specify next point or [Undo]: @2.75<120
Specify next point or [Close/Undo]: @2.75<240

Ou

Specify next point or [Close/Undo]: @2.75<-120
Specify next point or [Close/Undo]: ENTER



Obs.: a direção angular obedece como sendo 0° o movimento para a direita e
segue com os seus ângulos positivos no sentido anti-horário, e negativos para
o sentido horário.




FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 3
Mas, esses conceitos básicos do AutoCAD entram em conflito com as
informações obtidas para o desenvolvimento dos desenhos gerados na disciplina de
topografia, sendo necessário realizar pequenos ajustes para que tudo fique fácil!
Como exemplo vamos utilizar o terreno apresentado na Figura 01. Inicialmente,
para a disciplina de topografia a localização das coordenadas deve ser realizada
considerando-se a posição do Norte na vertical, e para conseguir isso basta realizar a
rotação do desenho, com o auxílio do comando ROTATE (quando sabemos o valor
angular) ou ALIGN (quando usamos um outro objeto como referência de rotação).

Figura 02 – Posicionamento da poligonal de acordo com o Norte

Para conseguirmos localizar os pontos da poligonal utilizando os valores
angulares dos azimutes é necessário adequar o AutoCAD.

Figura 03 – Exemplo de poligonal - Azimute
FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 4
UNITS
1. Os valores angulares devem ser alterados para graus, minutos e segundos.



Figura 04 – Configuração do sistema angular para graus, minutos e segundos





Figura 05 – Definição da precisão do sistema angular



FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 5
2. A direção do ângulo 0° deve ser igual à direção Norte.


Figura 06 – Configuração da direção do ângulo 0°


3. Os valores angulares positivos devem seguir em sentido horário.


Figura 07 – Configuração do sentido dos valores angulares positivos

UCS
O plano de trabalho pode ser configurado de acordo com a necessidade de
localização das coordenadas.
FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 6
O comando UCS permite alterar a origem do plano de trabalho, bem como a direção
dos eixos X e Y.
Para retornar ao plano convencional (WCS – World Coordinate System) basta ativar o
comando UCS e aceitar a opção WORLD.
A partir da versão 2012 podemos alterar essas características simplesmente clicando
sobre o ícone da UCS que se encontra no canto inferior esquerdo da tela.

Figura 08 – Comando UCS

Antes de traçar a poligonal, defina um novo plano de trabalho alterando a
posição da coordenada 0,0. Clique sobre o ícone, selecionar a caixa azul tornando-a
vermelha, indique a nova posição selecionando um ponto na linha da calçada.

Figura 09 – Definição de um novo plano de trabalho
FATEC – SP
Movimento de Terra e Pavimentação




Profa. Arisol Simone Sayuri Tsuda Yamamoto 7
Basta desenhar a poligonal utilizando a coordenada relativa polar.




Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: @25<115d55'58"
Specify next point or [Undo]: @18<234d59'35"
Specify next point or [Close/Undo]: @20<319d31'53"
Specify next point or [Close/Undo]: C





Agora, quando for necessário localizar alguma outra informação em relação
aos pontos da poligonal, a direção do NORTE pode ser alterada utilizando o comando
UCS, fixando a coordenada 0,0 no ponto em questão e posicionando o eixo Y na direção
do Norte.

Figura 10 – Localização de uma edificação em relação à poligonal


Figura 11 – Configuração de um novo plano de trabalho

Obs.: Esse “North” não corresponde ao Norte dos pontos cardeais (verdadeiro ou
Magnético). O Norte do programa é simbólico e eventualmente pode
corresponder ao Norte verdadeiro ou Magnético. O importante é definir o eixo
Y de forma a corresponder ao Norte verdadeiro ou Magnético.
