Página 1 de 5


INSTRUÇÕES:
1. Leia atentamente as questões antes de respondê-las;
2. Responda a prova com caneta azul ou preta;
3. Não será aceito qualquer tipo de consulta com a penalidade de anulação desta avaliação;
4. Seja organizado, evite rasuras;
5. Consulte seu professor só em caso de dúvidas quanto à legibilidade desta prova;
6. Antes de entregar sua prova, releia com atenção, observando se a grafia está legível e se há coerência nas respostas;
7. Não serão permitidas folhas de rascunho avulsas;
8. O celular deverá permanecer desligado. Caso o celular toque ou mesmo o aluno atenda o celular, a avaliação será anulada.
9. Esta avaliação contem 9 questões, totalizando 9,0 pontos.


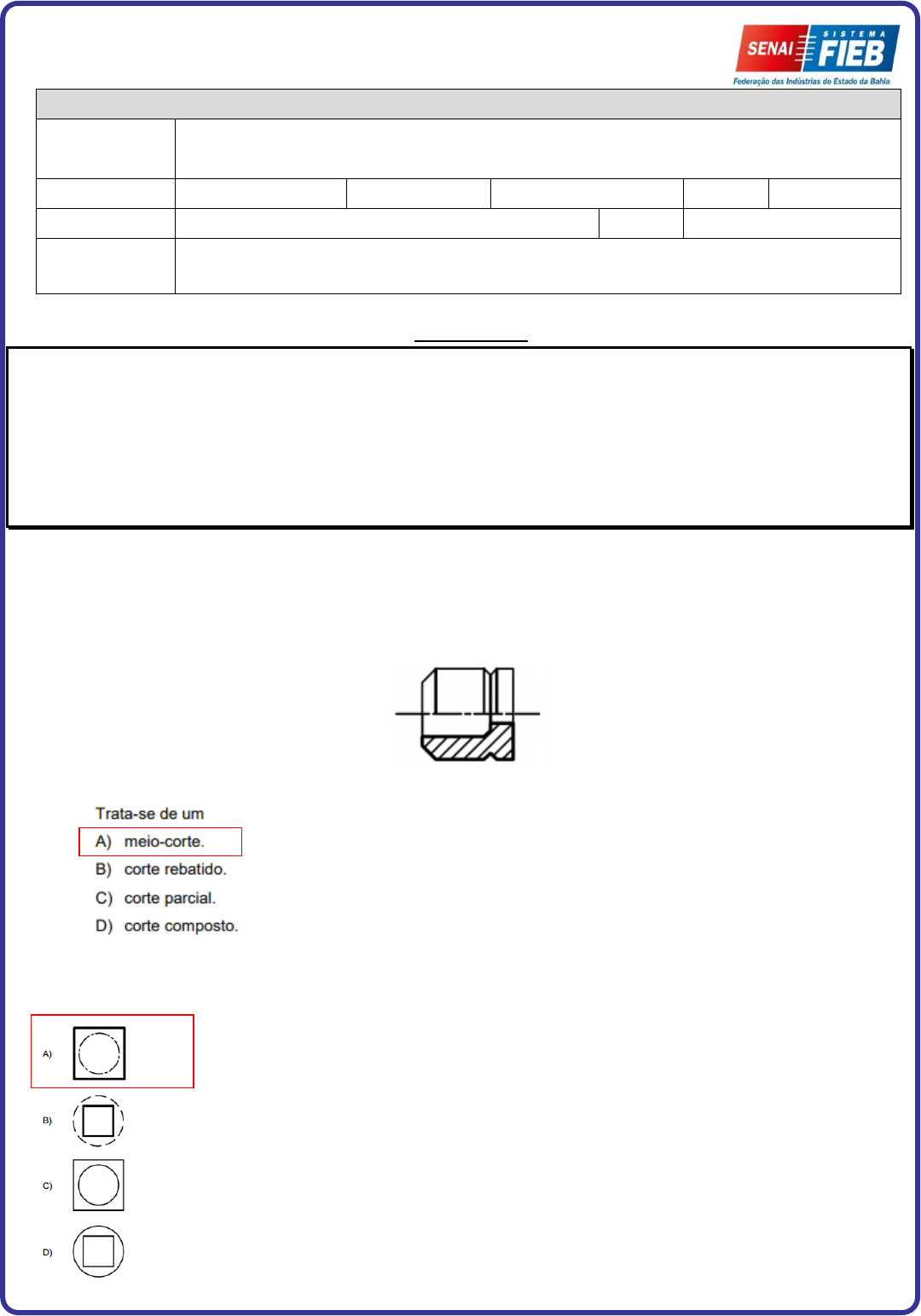

1. Observe abaixo a projeção ORTOGONAL EM CORTE e assinale a resposta correta

















2. Uma peça foi criada subtraindo-se um cilindro que estava contido num cubo. Uma vista ortográfica
dessa peça está corretamente desenhada em:














AVALIAÇÃO INDIVIDUAL
NOME:


TURNO: NOTURNO TURMA: DATA:
CURSO: TÉCNICO DA QUALIDADE PROF.: LUIZ ERNESTO
UNIDADE
CURRICULAR: LEITURA E INTERPRETAÇÃO DE DESENHOS

Página 2 de 5

3. Segundo as normas técnicas da ABNT, devem constar na Legenda das folhas de Desenho Técnico,

A) Autoria do desenho e do projeto, identificação do cliente e escalas gráficas.

B) Identificação do cliente, nome do projeto ou do empreendimento e planta-chave.


C) Descrição da revisão, data, título do desenho, escalas e convenções gráficas.

D) Título do desenho, escalas, indicação de revisão e indicação sequencial do projeto.


4. As vistas ortográficas frontal, superior e lateral esquerda que estão coerentes e corretamente
desenhadas, segundo a teoria projetiva e as normas do Desenho Técnico, são:




























5. De acordo com a NBR 8403:1984, que fixa os tipos e o escalonamento de larguras de linhas para
uso em desenhos técnicos e documentos semelhantes, a linha denominada “traço dois pontos estrei-
ta”, conforme ilustra a figura abaixo, tem
sua aplicação geral em;










Página 3 de 5
6. A NBR 8196:1999 fixa as condições exigíveis para o emprego de escalas e suas designações em
desenhos técnicos.

Ao medir o desenho em escala representado na figura por meio de uma régua milimetrada, identifica-
se, para a distância entre centros dos furos, 60 mm, e, para o diâmetro de cada furo, 12 mm.













7. A NBR 6158:1995 estabelece o sistema de tolerâncias e ajustes aplicados em desenho técnico me-
cânico. A cota da figura está representada com base nessa norma.

A informação prescrita na cota é que:

(A) A tolerância é de − 0,025 mm.

(B) A dimensão mínima do eixo é de − 0,025 mm.

(C) A dimensão máxima do eixo é 32,000 mm.

(D) O afastamento inferior é 0,000 mm.





























Página 4 de 5
8. A perspectiva representada na figura é conhecida em desenho técnico como perspectiva



















(A) Exata

(B) Bimétrica

(C) Isométrica

(D) Cavaleira a 30º

(E) Cavaleira a 45º





























Página 5 de 5
9. Dada a perspectiva na figura acima, qual é a representação das vistas ortográficas no primeiro
diedro, considerando os furos da base como passantes?
